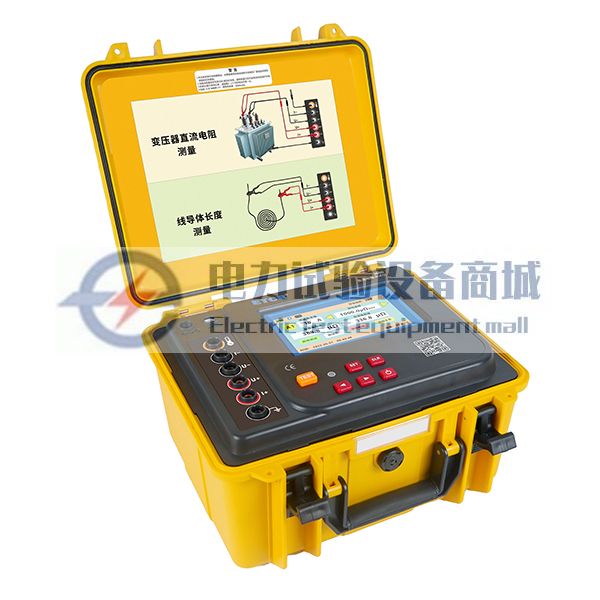

ETCR3660直流电阻测试仪

ETCR3660系列直流电阻测试仪又名变压器直流电阻测试仪、直流低值电阻测试仪、接地导通测试仪,仪表采用微处理机技术,精密四线法测试,准确可靠。主要用于测量变压器绕组电阻;接地导通电阻;电缆导线电阻;开关、接插件、继电器的接触电阻;金属铆接电阻;线圈、电动机、互感器绕组电阻;金属构件之间联结电阻;电焊接点电阻;蓄电池并联连接电阻;以及导线长度测量计算等。仪表外壳采用防水保护箱,防撞

  • 详情
  • 参数
  • 评价

        ETCR3660系列直流电阻测试仪又名变压器直流电阻测试仪、直流低值电阻测试仪、接地导通测试仪,仪表采用微处理机技术,精密四线法测试,准确可靠。主要用于测量变压器绕组电阻;接地导通电阻;电缆导线电阻;开关、接插件、继电器的接触电阻;金属铆接电阻;线圈、电动机、互感器绕组电阻;金属构件之间联结电阻;电焊接点电阻;蓄电池并联连接电阻;以及导线长度测量计算等。仪表外壳采用防水保护箱,防撞、防摔、防水(防护等级IP65)坚固安全耐用,仪表还配有大容量可充电锂电池组,特别适合在户外工地使用。广泛应用于建筑质检站、监理公司、建筑施工单位、防雷公司、电力部门、船舶机车厂等。

        仪表有自动测量及手动测量两种测量模式,自动测量模式仪表自动选择量程档位和测试电流,手动测量模式有7个量程档位选择,满足用户不同场合的要求。仪表具有75℃温度折算电阻计算功能,根据试品的温度、材质进行补偿折算。仪表还有自动放电功能,告警功能、时钟功能、自动关机功能等。

                    产品特点

  1. 仪表由高速单片机控制,响应速度快,测量稳定,操作简便。
  2. 两种测量模式,自动测量模式:可根据负载自动选择测试电流。手动测量模式:有7档测试电流10A、5A、1A、100mA、10mA、2mA、1mA可选。
  3. 采用480×854真彩液晶触摸屏,强光下清晰可见,触屏/按键两用。大容量锂电池、防水仪表箱适合户外使用。
  4. 带有蓝牙通讯,安装APP后可在手机进行测试操作,或查看测试结果。
  5. 仪表具有USB接口及监控软件,可与计算机通讯。
  6. 保护功能完善,能可靠保护反电势对仪器的冲击,性能更可靠。
  7. 具有放电功能,测试后自动放电,放电指示清晰,避免误操作。
  8. 具有折算电阻功能,对试品的温度材质进行补偿折算。
  9. 报警功能,可设置电阻报警值。
  10. 自动关机功能,无操作15分钟后自动关机。

  11. 主要功能

  12. 用于测量变压器绕组电阻;接地导通电阻;电缆导线电阻;开关、接插件、继电器的接触电阻;金属铆接电阻;线圈、电动机、互感器绕组电阻;金属构件之间联结电阻;电焊接点电阻;蓄电池并联连接电阻;导线长度测量计算等。

  13. 电阻量程:10.0uΩ~50.00KΩ

  14. 测试电流:10A、5A、1A、100mA、10mA、2mA、1mA、自动

  15. 最大测试电流:10A

  16. 温度测量:-55℃~125℃

  17. 测试方式:精密四线法,2路A/D同时检测

  18. 测试模式:自动/手动

  19. 电源:DC 7.4V 5200mAh 可充锂电池


技术参数

一、测量范围及精度

测量范围及精度

测量范围

精   度

分辨率

最大测试电流

10.0uΩ~1000.0uΩ

±0.2%FS±1uΩ

0.1uΩ

10A

1.000mΩ~100.000mΩ

±0.2%FS±5uΩ

1uΩ

10A

10.00mΩ~100.00mΩ

±0.2%FS±50uΩ

10uΩ

5A

100.00mΩ~1000.00mΩ

±0.2%FS±50uΩ

10uΩ

1A

1.000Ω~10.000Ω

±0.2%FS±5mΩ

1mΩ

100mA

10.00Ω~100.00Ω

±0.2%FS±0.5Ω

10mΩ

10mA

100.0Ω~1000.0Ω

±0.2%FS±5Ω

0.1Ω

2mA

1.00kΩ~50.00kΩ

±0.2%FS±0.5kΩ

0.01kΩ

1mA

二、技术规格

电    源

DC 7.4V 5200mAh 可充锂电池,电池充满约8.4V

测试方式

精密四线法,2路A/D同时检测

测试模式

自动、手动

量    程

10.0uΩ~50.00KΩ

测试电流

10A、5A、1A、100mA、10mA、2mA、1mA、自动

温度测量

量程:-55℃~125℃;精度:±0.5℃

测量时间

采样AD速率 1秒/次

数据存储

600组(掉电或更换电池不会丢失数据)

告警设置

告警临界值设置范围:1mΩ~2500Ω,0Ω不启动告警功能,每次开机不启动告警功能

告警提示

测试值超过告警设定值时,蜂鸣器响声告警提示

测试指示

测试过程中蓝色TESTING灯闪烁

充电指示

充电时充电器上的指示灯亮红色,充满后亮绿色

数据保持

每次测试完后自动保持显示所测结果

背光调节

滑条拖动调节亮度

时钟功能

24小时制,显示时、分、秒

折算电阻计算

根据被测试品温度、材质进行折算。

放电功能

测试后自动放电,放电指示清晰,避免误操作

自动关机

无操作15分钟后自动关机

测 试 线

红黑各1条:长5m;温度传感器1条:长 1m;接地线1条:2.5m

显示模式

480×854真彩液晶触摸屏

显示尺寸

62.1mm (W) × 110.4mm (H)

主机尺寸

280mm×260mm×160mm

质    量

主机:约2360g(含电池),总质量:约4632g(含附件)

溢出显示

超量程溢出功能:数字99999超限显示

低电压指示

当电池电压降到DC 7.2V±0.1V时,电池电压电量显示红色,提醒仪表需及时充电

工作温湿度

-10℃~40℃;80%rh以下

存放温湿度

-10℃~60℃;70%rh以下

防护等级

IP65(合盖时)

USB接口

具有USB接口,软件监控,存储数据可以上传电脑

耐    压

AC 3700V/rms(外壳与螺钉之间)

适合安规

IEC61010-1、CAT Ⅲ 600V、污染等级2、JJG724-1991《直流数字式欧姆表检定规程》、

JJG166-1993《直流电阻器检定规程》、《DL/T967-2005回路电阻测试仪与直流电阻快速

测试仪检定规程》

型号对比:

产品型号

测量范围

最高分辨率

最大测试电流

ETCR3660

10.0uΩ~50.00kΩ

0.1uΩ

10A

ETCR3660B

1.0uΩ~50.00kΩ

0.1uΩ

20A

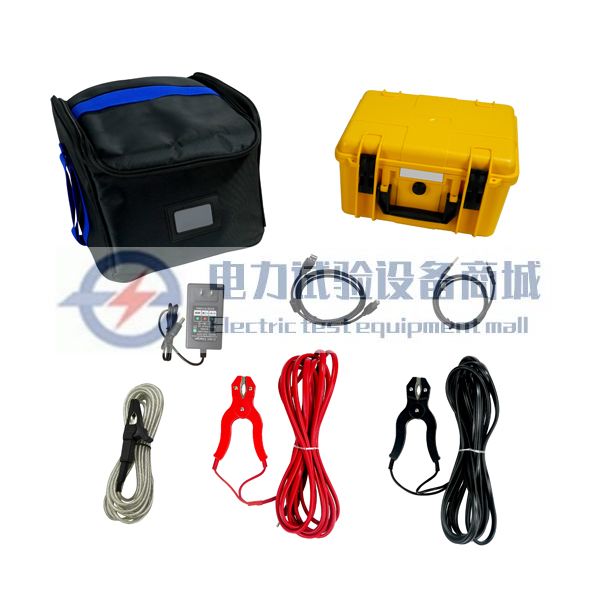

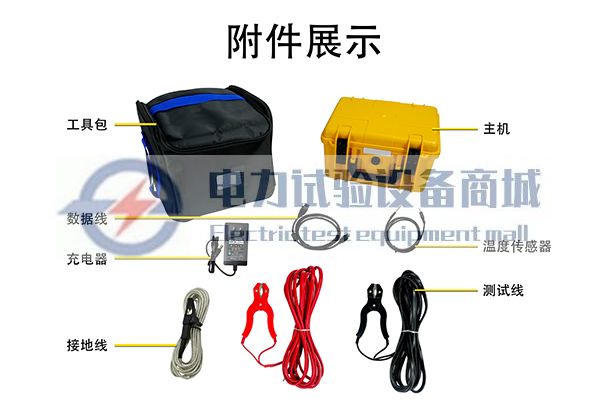

设备成套性

测试仪

1台

USB通讯线

1条

专用充电器

1个

测试线

2条(红黑各1条)

温度传感器

1条

接地线

1条

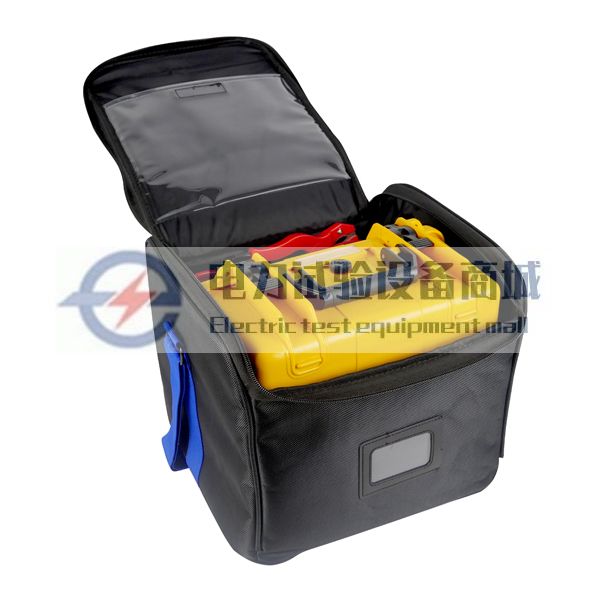

工具包

1件

用户手册、保修卡、合格证

1份
