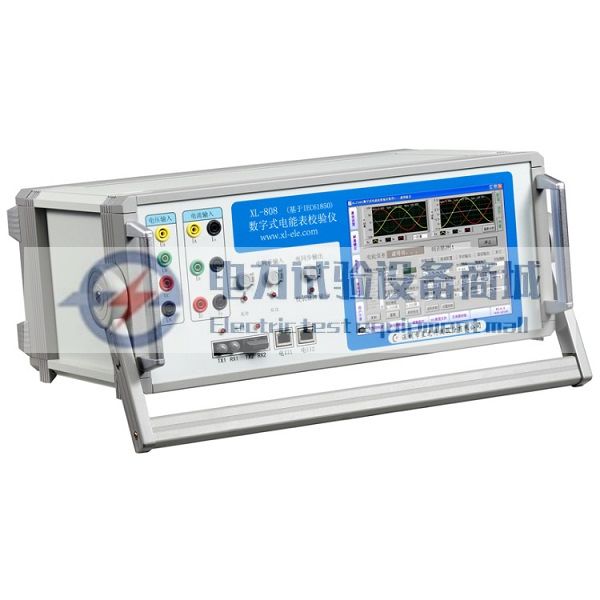

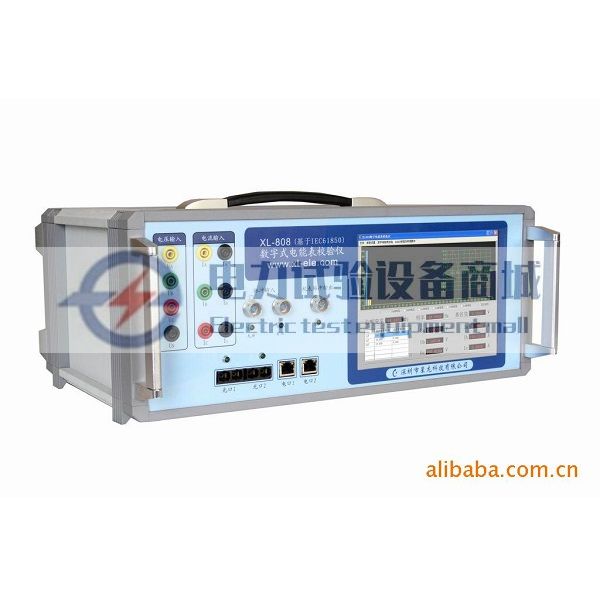

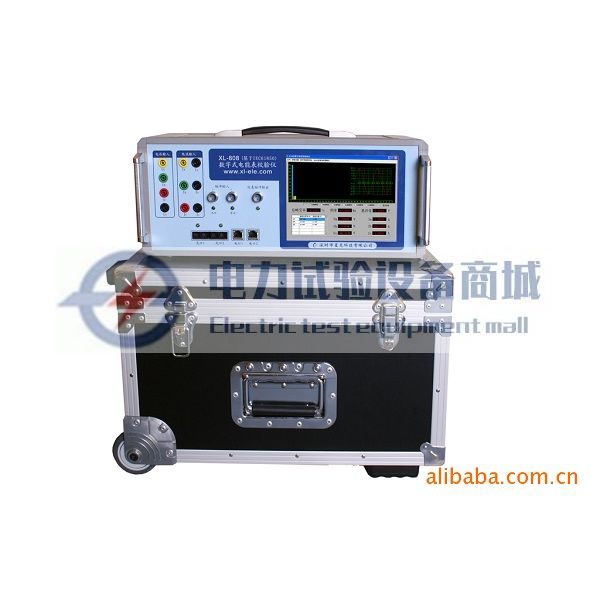

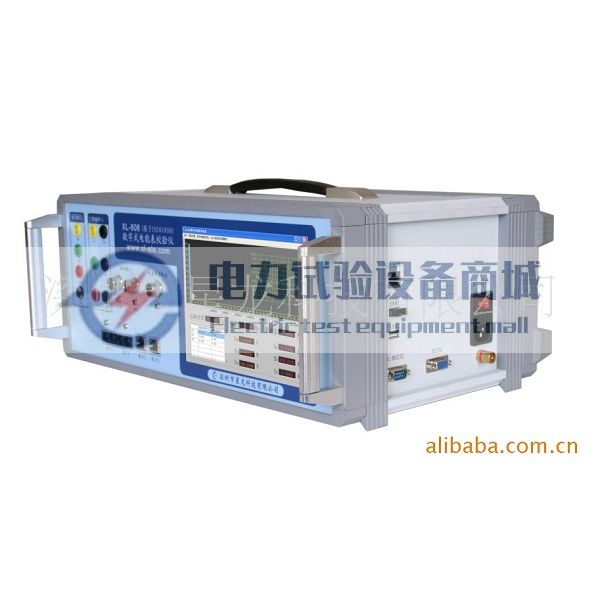

XL808,IEC61850 星龙数字化电能表校验仪 数字校验装置
星龙数字化电能表校验仪 数字校验装置,星龙数字化电能表校验仪 数字校验装置优质厂商,星龙数字化电能表校验仪 数字校验装置最新供应,星龙数字化电能表校验仪 数字校验装置资讯,星龙数字化电能表校验仪 数字校验装置价格
- 详情
- 参数
- 评价
1.应用范围
XL-808数字化电能表校验仪适用于符合IEC61850(-9-1、-9-2、-9-2LE)标准输出的数字化电能表的实验室误差检定和现场实负荷校验。
2.主要特点
使用24Bit高精度的AD桥梁,通过已经建立好的模拟电能标准,实现量值传递
能够实现虚负荷检定、实负荷检定、虚拟检定等多种检定
灵活配置ASDU个数,采样点数等参数,能够全面设置IEC61850-9-1/9-2的各种参数
具有ST/SC双光纤以太网接口的和双RJ45以太网接口,提高可靠性,同时方便接入不同的接口的数字式电能表
使用4阶准同步算法计算电压/电流/功率等实时信息..
采用多档位自动切换和FIR滤波器提高动态范围和降低信噪比
用户可以自己编辑任意的自动检定方案.公司出厂已提供多种方案(JJG596、JJG597、JJG691、JJF1036、GB/T17442、GB/T17882、GB/T17883、DL/T614、DL/T645等)
带有工控机控制，800*600彩色液晶触摸屏。可配软键盘、无线键盘及鼠标操作，更能方便操作。
使用LabView开发管理软件,界面美观,使用方便
丰富的配件以适应各种不同的厂家的硬件接口
自动报表记录
技术参数
1) 执行标准
系统的执行标准：
IEC61850(-9-1、-9-2、-9-2LE)；JJG596-1999。
2) 主要指标
输入范围:
输入电压: 5 ～ 120%Un(Un=100/ V) (内部自动档位)
输入电流: 1 ～ 200%In(In=5A) (内部自动档位)
精度指标
电压准确度：0.05%RD 0.1Un ～ 1.2Un(量传精度)
电流准确度：0.05%RD 0.01In～2In(量传精度)
有功功率测量准确度：0.05%RG (0.01In～2In) PF≥0.5
无功功率测量准确度： 0.2%RG (0.01In～2In) PF≥0.5
相位测量准确度：0.02
频率测量范围： 45Hz ～ 65Hz,分辨率：0.0001Hz,准确度：0.002Hz
有功电能测量准确度：0.05%RD (0.01In～2In) PF≥0.5
无功电能测量准确度：0.2%RD (0.01In～2In) PF≥0.5
以太网接口
1个ST光纤以太网接口
1个SC光纤以太网接口
2个RJ45以太网接口
光纤发送功率：>-6dBm
光接收灵敏度：-38dBm
晶体
内部晶体温漂: 0.1ppm
电源
电压:AC220V±10% 50±0.5Hz
功耗: < 35W
工作环境
使用温度:0℃～ +40℃ 相对湿度：≤85% 海拔高度：<2500m
4．主要功能
量传功能
能够接受模拟标准功率的输出信号，并通过AD转换后利用内部数字电能表计算电能，并输出脉冲供COM3000等更高级别的标准实现量值传递
能接受模拟标准功率源的输出信号及被检数字式电能表的脉冲检定误差。可配置符合多种检定规程的检定方案实现自动检定并生成报表。
能够在现场进行实负荷检定(合并单元要提供一个备用的计量光纤接口或VLAN端口)
其它检定
检定数字式电能表的电压/电流/角度等的准确度
检定数字式电能表有功功率、无功功率的准确度
可以检定2-21次谐波(采样点数大等于 80点)
采样点数(每个周波的点数10/20/40/80/200)
电压电流额定量程
电能表参数
脉冲常数/校验圈数/S算法/S平均次数等等
