ED2102耦合器拔出力试验装置

产品名称型号：耦合器拔出力试验装置ED2102

符合标准及条款

GB17465.1-2022《家用和类似用途器具耦合器 第1部分：通用要求》第16及图3

IEC60320-1:2021《Appliances couplers for household and and similar general  purposes- Part1:General requirements》clause 16 and figure 3

试样范围、用途、原理、结构及使用环境

试样及限制：耦合器具输入插座和连接器

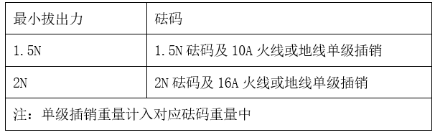

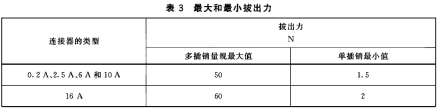

试验用途：用于检查器具耦合的最大拔出力。最小拔出力通过手持式方式插入单级插销实现

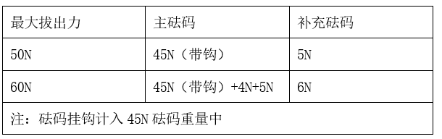

测试原理：将器具输入插座固定到图所示的加热装置C底板上，使器具输入插座的销轴处于垂直，而且插销的自由端朝下。对应试样选择相应砝码，将连接器试样插入器具输入插座，连接器电线末端挂对应砝码，主砝码悬挂时不应使连接器摇动，并允许补充砝码从5cm的高度跌落在主砝码上，连接器不应保留在器具输入插座中。对于测试热条件和酷热条件下的连接器，应开启加热功能，达到温度后再开始最大拔出力试验

设备结构及特点：该装置由控制柜、安装板、加热装置、器具输入插座（标配10A耐热，10A耐酷热及16A耐酷热）、砝码挂钩、补充砝码及主砝码组成。

设备外形尺寸：约：400×300×800（mm）W×D×H，设备重量：40kg

使用环境：电源：AC220V±10%/50-60Hz，工作温度5-35℃  湿度30%-90%；
