ED2118最大最小拔出力试验装置

产品名称型号：最大最小拔出力试验装置ED2118

符合标准及条款

GB/T2099.1-2021《家用和类似用途插头插座 第1部分：通用要求》第22及图18/19

IEC60884-1:2006《Plugs and socket-outlets for household and similar purposes- Part1:General requirements》clause 22 and figure 18 /19

试样范围、用途、原理、结构及使用环境

试样及限制：家用或类似用途的插座

试验用途：电器附件的结构应使插头容易插入和拔出，并应防止插头在正常使用中脱出插座。检验将插头从插座拔出所需要的最大力及单极插销从插套组件拔出的所需要的最小力是否在标准规定的范围内。

测试原理：插座最大拔出力：将标准规定的最大拔出力（主砝码、附加砝码、挂钩（夹紧装置）、试验插头合起来的总的力），施加在试验插头上，插头应从插座脱出。

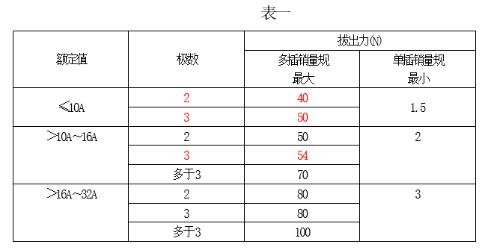

最小拔出力：将标准规定的最小拔出力（即符合本标准规定的试验插销<单插销>，该插销的总质量应等于表中规定值）的量规插入插座中每个单独的插套里，在30秒内量规不得从插套里脱出。

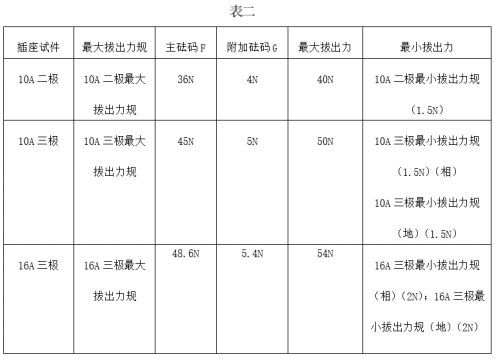

设备结构及特点：本装置由安装顶板A下的夹紧装置、主砝码F、附加砝码G及试验插头C组成，本装置框架内高550mm，两立柱轴线间距离为150mm，具体形状见下图。

注：采用可调夹具，能夹持各类产品；用吊环形式取代D夹子，更加方便操作使用；主砝码直接配重，不需托架。

设备外形尺寸：约：350×350×600（mm）W×D×H，设备重量：25kg

使用环境：电源：-，工作温度5-35℃  湿度30%-90%；
