HTXZ 变频串联谐振交流耐压装置

产品简介 Product Introduction变频串联谐振试验成套装置主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验,具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。变频串联谐振试验成套装置主要由变频控制电源、激励变压器、电抗器、电容分压器、补偿电容器(选配)组成。串联谐振在电力系统中应用的优点:1、所需电源容量大大减小。串联谐振电源是利

  • 详情
  • 参数
  • 评价

产品简介 Product Introduction

变频串联谐振试验成套装置主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验,具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

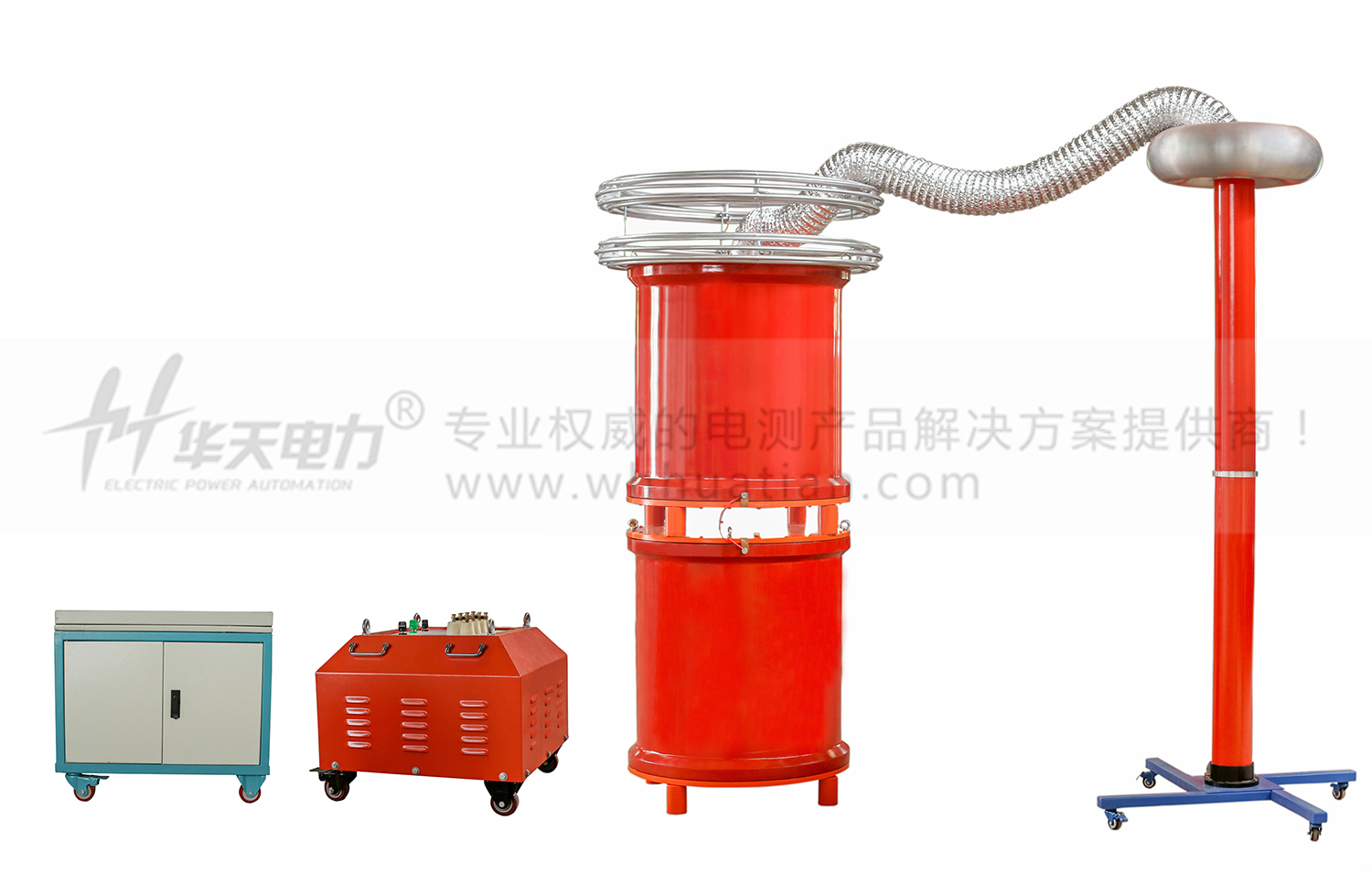

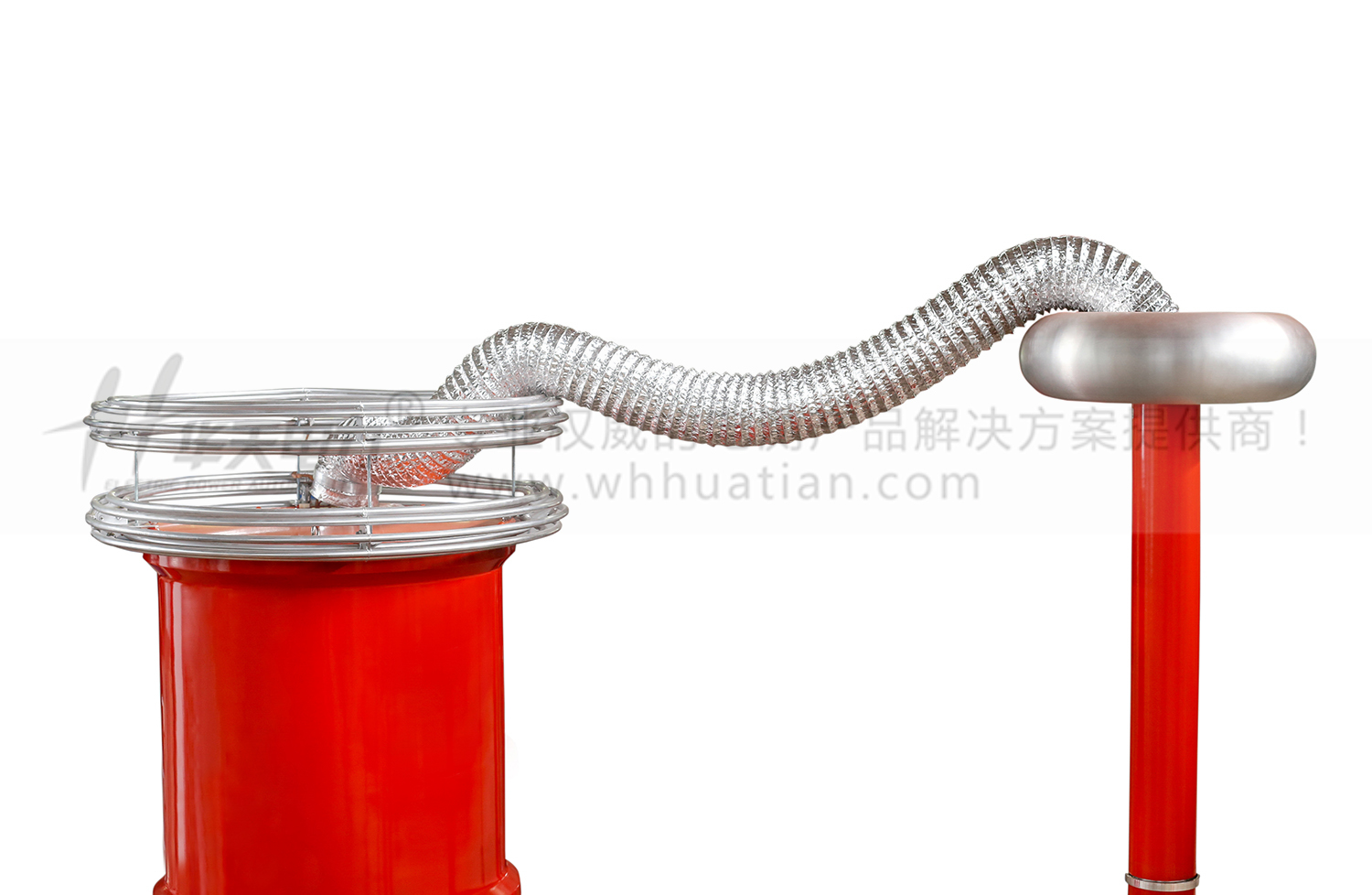

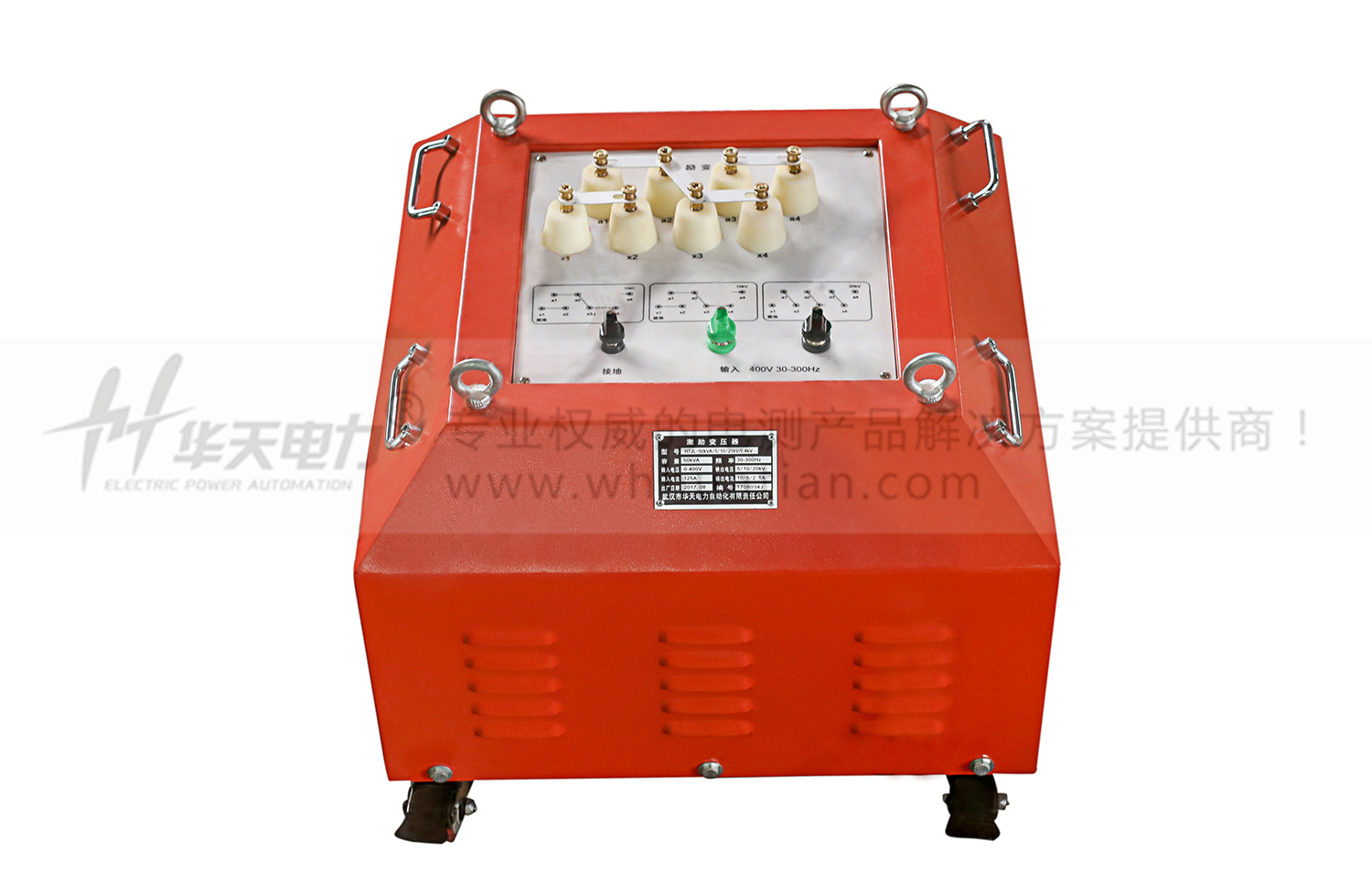

变频串联谐振试验成套装置主要由变频控制电源、激励变压器、电抗器、电容分压器、补偿电容器(选配)组成。

串联谐振在电力系统中应用的优点:

1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的,在整个系统中,电源只需要提供系统中有功消耗的部分,因此,试验所需的电源功率只有试验容量的1/Q。

2、设备的重量和体积大大减少。串联谐振电源中,不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器,而且,谐振励磁电源只需试验容量的1/Q,使得系统重量和体积大大减少,一般为普通试验装置的1/10-1/30。

3、改善输出电压的波形。谐振电源是谐振式滤波电路,能改善输出电压的波形畸变,获得很好的正弦波形,有效的防止了谐波峰值对试品的误击穿。

4、防止大的短路电流烧伤故障点。在串联谐振状态,当试品的绝缘弱点被击穿时,电路立即脱谐,回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时,击穿电流立即上升几十倍,两者相比,短路电流与击穿电流相差数百倍。所以,串联谐振能有效的找到绝缘弱点,又不存在大的短路电流烧伤故障点的隐患。

5、不会出现任何恢复过电压。试品发生击穿时,因失去谐振条件,高电压也立即消失,电弧即刻熄灭,且恢复电压的再建立过程很长,很容易在再次达到闪络电压前断开电源,这种电压的恢复过程是一种能量积累的间歇振荡过程,其过程长,而且,不会出现任何恢复过电压。

产品别称:交流耐压谐振装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、电气设备变频串联谐振耐压装置、串联谐振试验设备、变频串联谐振试验成套装置


产品特征 Product Characteristics

  • 1、同电压等级、同容量的电抗器其体积较小、重量较轻;在额定负载时温升小;采用干式浇注,机械强度高,电气绝缘性能好,美观可靠。

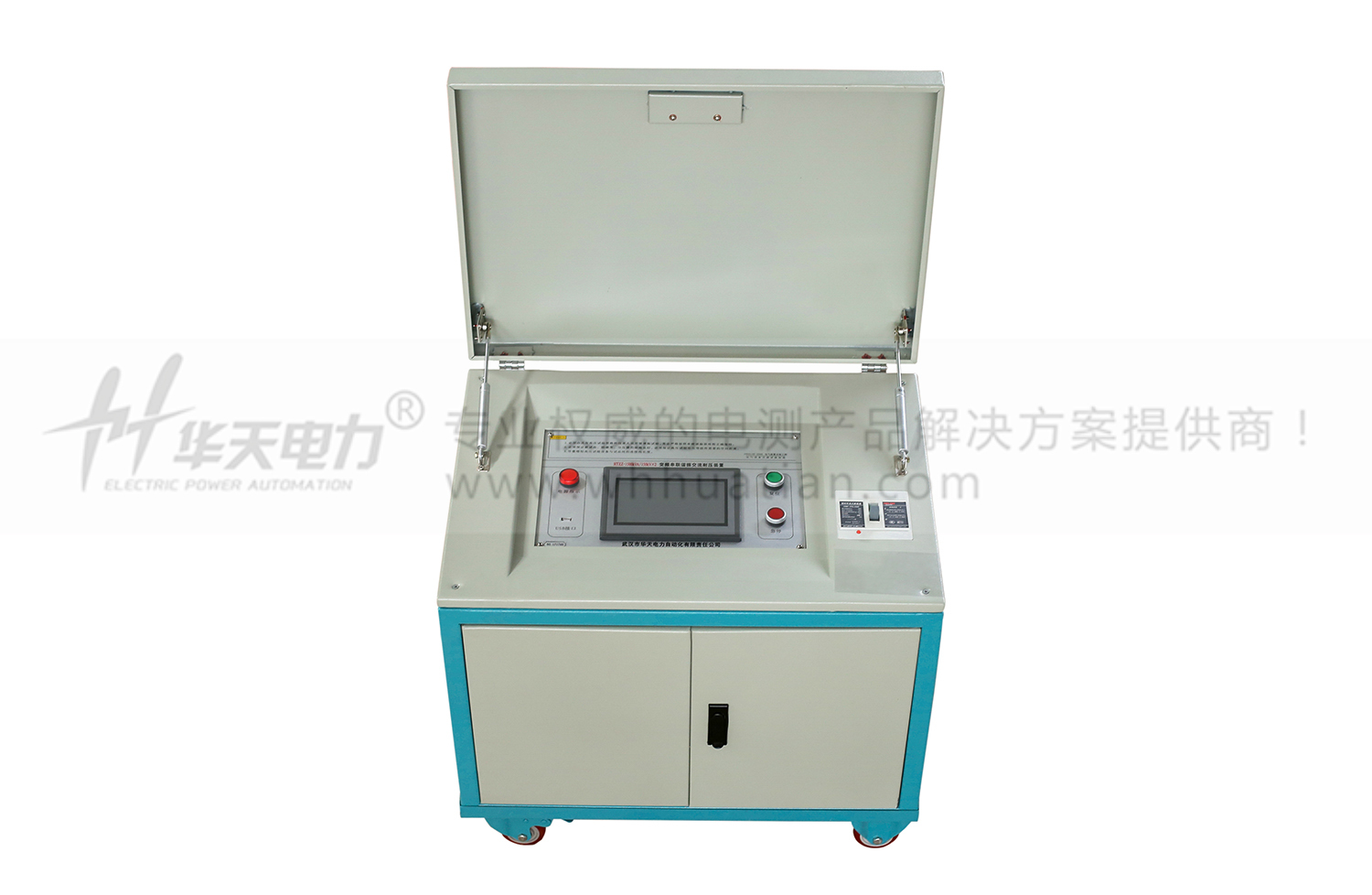

  • 2、变频电源控制箱容量裕度大;保护功能强;输出波形好;稳定性好;具备多种工作模式,操作方便;单相220V或是三相380V输入电源通用,方便现场取电。

  • 3、配置灵活。可选配不同类型电抗器,满足不同试品要求,实现一机多用,性价比高。

  • 4、操作界面支持语言切换功能,可同时支持多国语言自由切换,默认为中英文切换,其它语言可定制。

  • 5、系统内置串联谐振参数计算器,可一键快速计算出串联谐振的电感、电容、频率、谐振高压电流,以及电缆电容量。



产品参数 Product Parameters

技术参数

额定输出电压0~1000kV及其以下
输出频率30~300Hz
谐振电压波形纯正弦波,波形畸变率≤1.0%
工作时间满功率连续工作时间60min
品质因数30~90
频率调节灵敏度0.1Hz
不稳定度<0.05%
工作电源单相220V或三相380V±10%
工频50Hz±5%

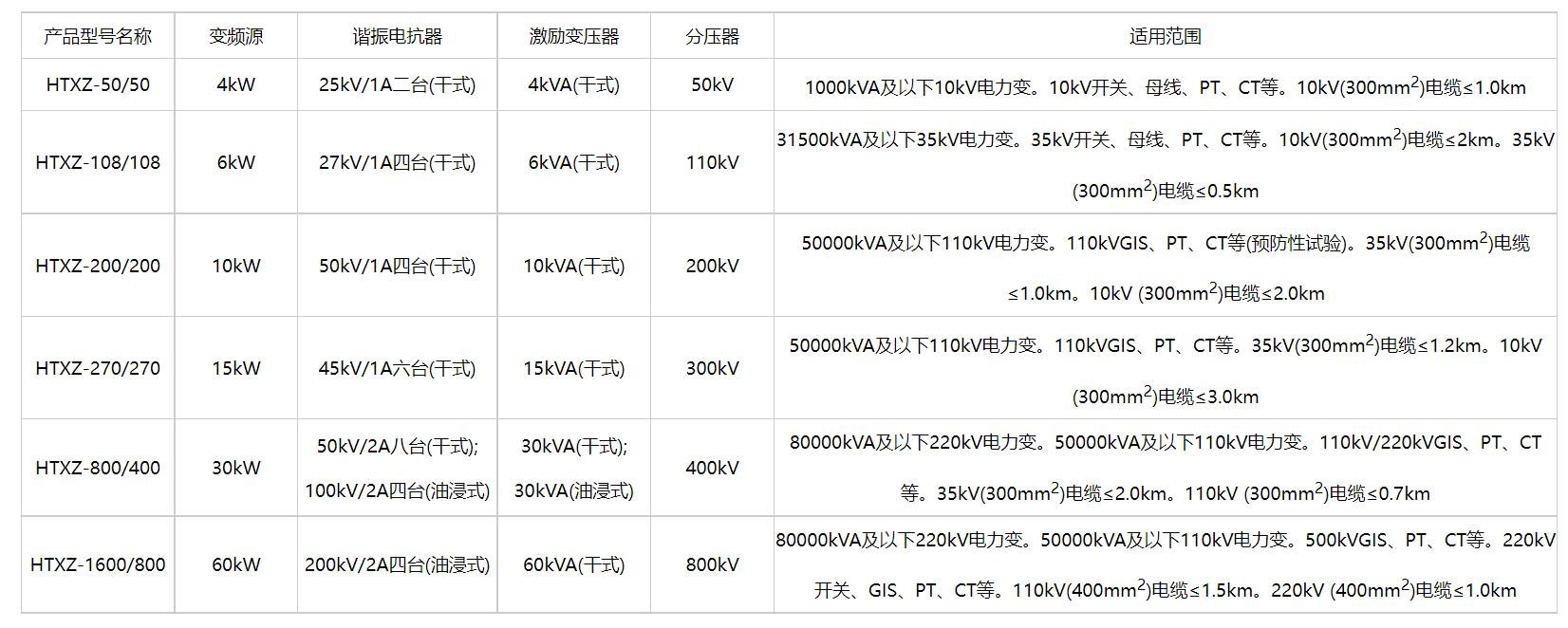

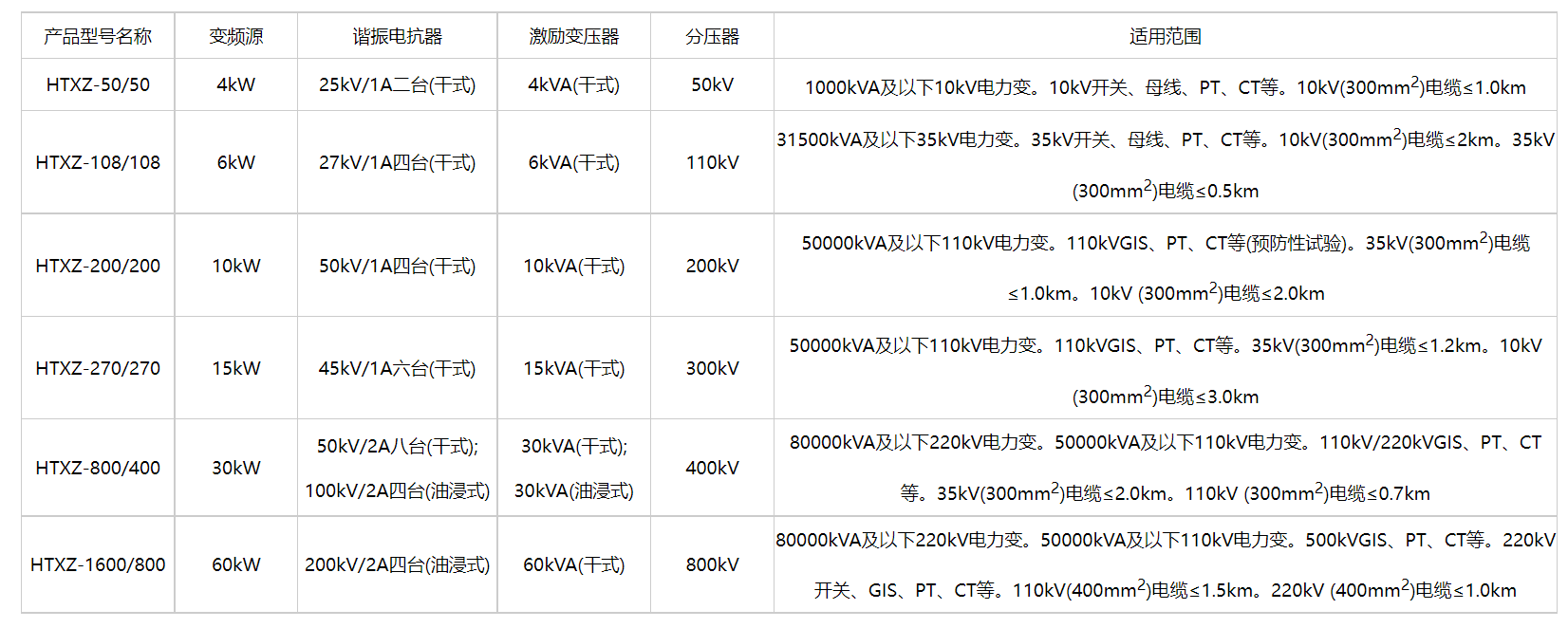

系列产品配置(适用范围(10kV~500kV电压等级变电站电气设备交流耐压设备,频率30~300Hz))
