断路器模拟试验装置

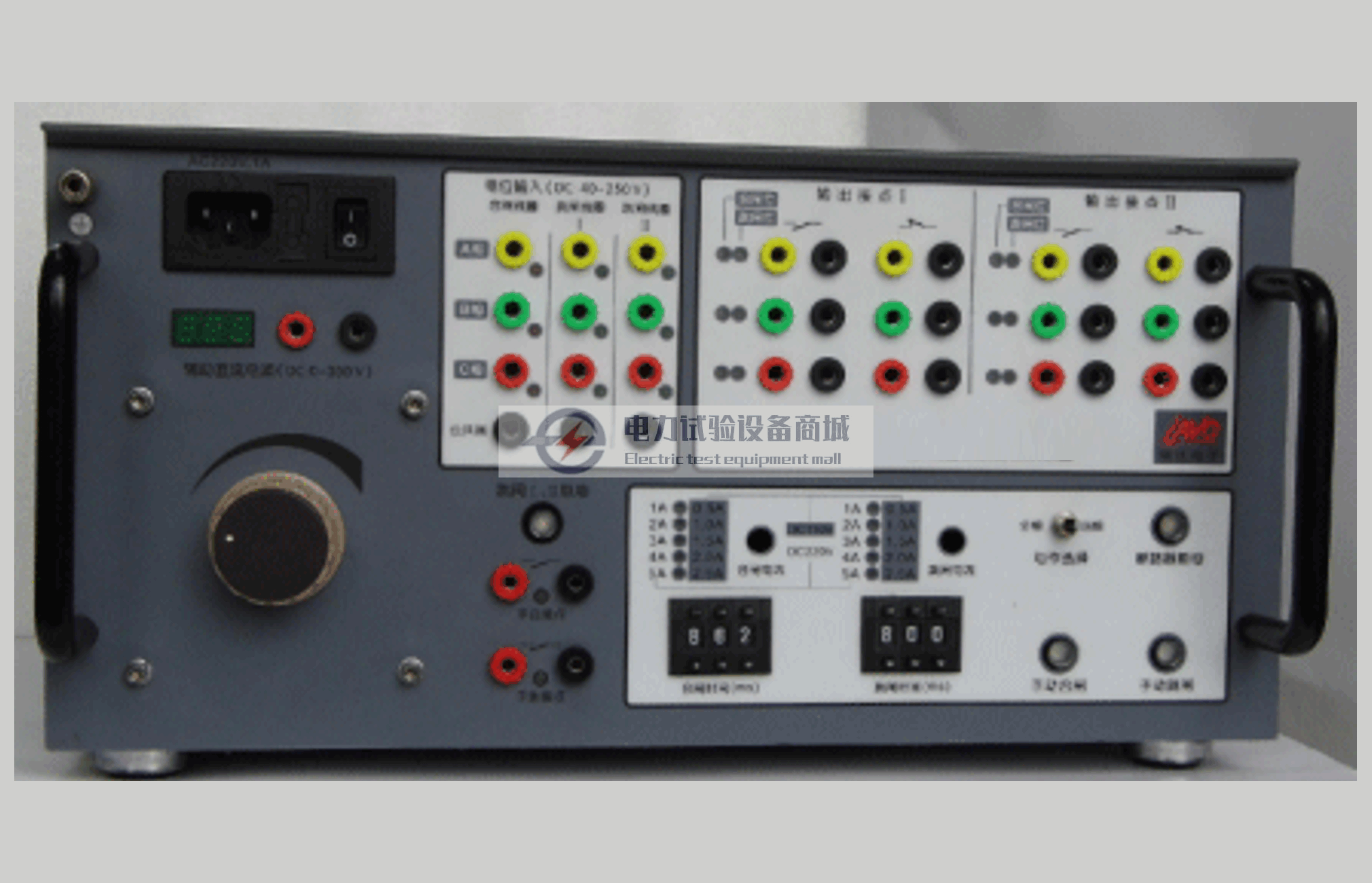

断路器模拟试验装置适用于继电保护装置的整组试验。它能模拟断路器的跳闸和合闸操作，减少开关动作次数，延长断路器的使用寿命，缩短调试时间，提高试验效率，并避免整组试验时断路器反复分合带来的不便。

该装置可以与HC、JJC系列继电保护测试仪配合使用，对保护装置进行不停电校验，提高供电可靠性。

装置包含两个测试程序：双线圈模拟和高低压模拟。在开机界面下，可以通过跳闸电流I和跳闸电流II按键进入相应的程序。这两个测试程序的区别在于跳闸回路I、跳闸回路II和合闸回路之间的相互关系。

在高低压模拟测试程序中，跳闸回路I和合闸回路实现互斥的接通和断开。当跳闸回路I有跳闸电流时，模拟装置从合闸状态切换为跳闸状态，即跳闸回路断开，合闸回路接通，可以接收到合闸信号。跳闸回路II和合闸回路的关系与跳闸回路I不同。当跳闸回路II有跳闸电流时，跳闸回路II相应的相别变为跳闸状态，同时该相的指示灯亮起，对应该相的输出接点中的跳接点闭合并亮起，但不影响合闸回路的状态。当合闸回路有电流时，模拟装置从跳闸状态变为合闸状态，即合闸回路断开并亮起指示灯，跳闸回路I和跳闸回路II对应相的回路接通，同时输出接点中对应相的合接点闭合并亮起。

在双线圈模拟测试程序中，当跳闸回路I或跳闸回路II中的任意相有跳闸电流时，模拟装置从合闸状态切换为跳闸状态，即跳闸回路I和跳闸回路II中同相的跳闸回路断开，该相的合闸回路接通，可以接收合闸信号。同时输出接点中对应相的合接点变为闭状态和指示灯亮。
