ED0501E型SF6高精度露点仪设备知识库
【文档类型】：设备操作知识库
【设备型号】：ED0501E
【设备名称】：SF6高精度露点仪
【数据来源】：原厂说明书
【标签】：SF6微水露点检测，高分子电容传感器，自动零点校准，温度补偿，自锁气路接头，800组数据存储，RS232，锂电池供电，GIS断路器湿度检测
ED0501E型SF6高精度露点仪，用于GIS、SF6断路器等电气设备的SF6气体微量水分现场检测；传感器具备自动零点校准与温度补偿，采用德国原装自锁防泄漏气路接头；3.5寸彩色液晶屏，可显示露点、微水、温湿度、时间及实时测量曲线；内置8000mAh大容量锂电池，支持现场移动检测，可存储800组测试数据，选配热敏打印，RS232串口和电脑通信导出数据，广泛用于电力现场SF6气体湿度检测。
技术参数：
1、露点测量范围：-80℃～+20℃；
测量精度：-60℃～+20℃为±1℃；-80℃～-60℃为±2℃；
2、响应时间：63%响应5s，90%响应45s（湿转干）；63%响应10s，90%响应240s（干转湿）；
3、环境条件：仪器工作-30℃～+60℃；被测气体环境-40℃～+80℃；环境湿度0-100%RH；
4、显示屏：3.5寸彩色液晶；
5、存储容量：最多800组测试记录，支持6位设备编号；
6、供电：AC220V；内置8000mAh锂电池，充满连续工作可达10h；充电时长≥5h，关机也可自动充电；
7、外形尺寸250×150×300mm；整机重量5kg；
8、接口：进气口、出气口、RS232通讯口、充电接口；选配微型热敏打印机；
9、推荐测试流量：0.5L/min。

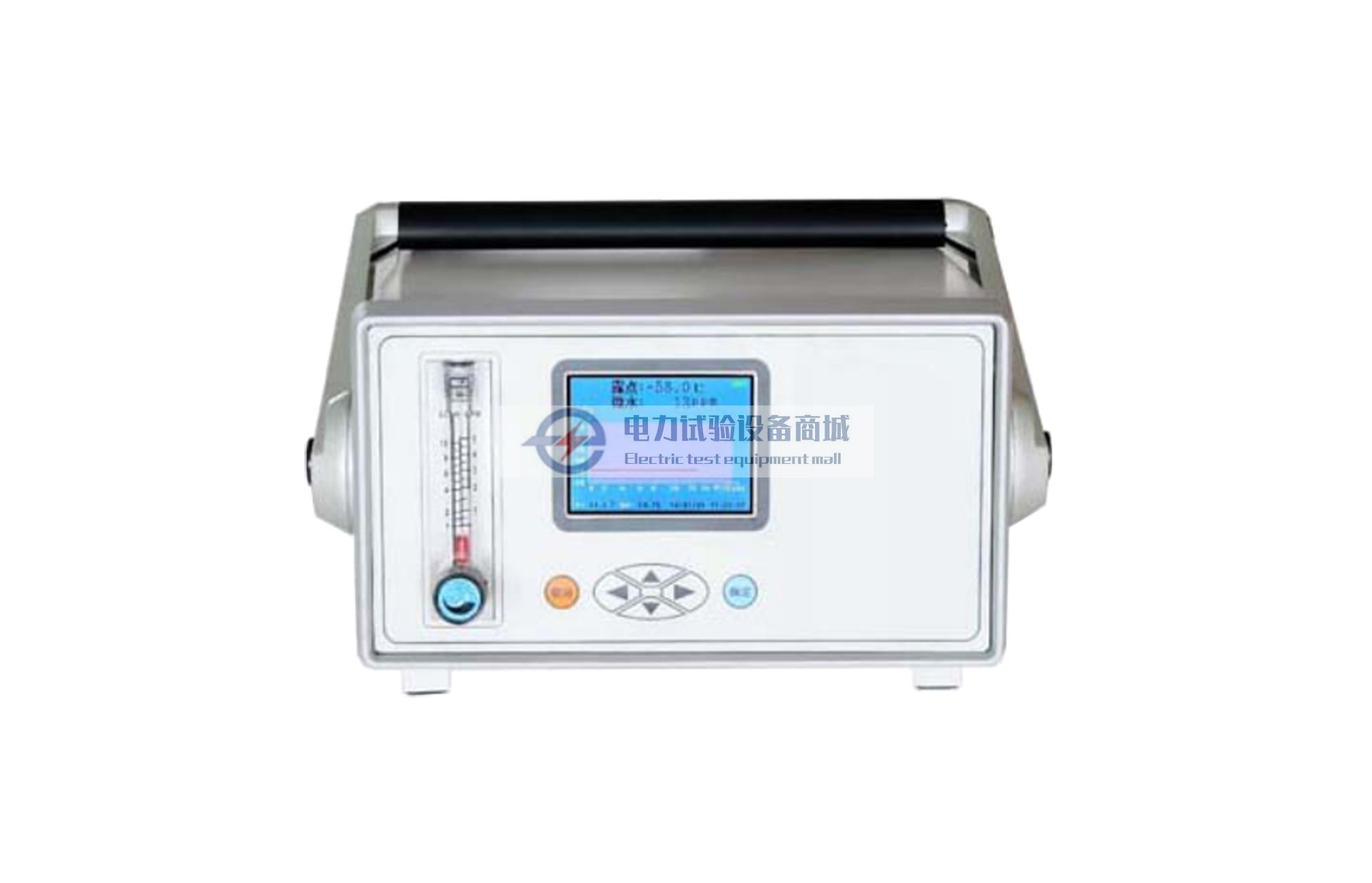

硬件面板：
前面板：进气口流量计流量阀、彩色显示屏；确定、取消、上下左右操作按键；可调节仪器支架角度；
后面板：电源开关、充电指示灯。
主要功能特点：
1、传感器自动零点校准、温度补偿，保障宽温条件测量精度；
2、德国自锁气路接头，防气体泄漏；省气快速测量；久置设备首台吹扫3-5min，后续设备1-2min完成测量；
3、彩屏同时显示露点、微水、环境温湿度、时间、露点变化曲线；
4、本地800组数据存储，支持自定义6位设备编号；可查看、打印、全部清空记录；
5、RS232串口可将数据上传至电脑；打印机为选配，打印建议外接AC220V保护电池；
6、内置大容量锂电，适合无市电野外现场检测。
操作流程：
1、气路连接：螺纹接头拧紧接SF6设备测试口；测试管道快速接头接仪器进气口；排气管接仪器出气口；关闭管道针阀。
2、开机自检，查看电池电量，电量变红需要充电；优先推荐AC220V供电。
3、仪器保护按钮拨至“测量”；全开仪器面板流量阀，调节管道针阀，稳定流量0.5L/min。
4、久置仪器第一台设备吹扫测量需要3-5min；后续每台1-2min，读数稳定后保存数据，输入最多6位设备编号。
5、切换测试其它设备：关闭针阀与仪器流量阀，保护开关切至“保护”；拆下转接头，仪器不关机，重复接线-调流量-测量-保存。
6、全部测试完毕，关闭流量阀，关闭仪器电源。
菜单功能：
1、打印：打印当前或历史存储记录，打印机选配；
2、保存记录：输入6位设备编号保存测量数据；
3、查看记录：翻阅历史存储记录，支持打印；
4、删除记录：一次性清空全部存储记录，删除不可恢复；
5、修改时间：校准仪器系统日期、时分秒。
SF6断路器微水参考标准（20℃，μl/l）
- 出厂/大修：≤150
- 交接试验：≤150
- 正常运行：≤200
- 解体漏气后开断气室：≤300
注意事项：
1、严禁测量腐蚀性气体；避免剧烈撞击、跌落。
2、充电接入AC220V即可自动充电，无需开机，充电≥5小时。
3、长时间闲置后首次测量，管路残留湿气，需要充分吹扫。
4、删除记录操作不可恢复；打印机打印建议外接市电，减少电池消耗。
5、内部无用户可维修部件，故障联系厂家，禁止私自拆机。
安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；不在易爆环境操作，保持设备干燥清洁。
保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为摔落、进水、私自拆机造成损坏不在保修范围。
[设备类型]:SF6高精度露点微水检测仪
[设备型号]:ED0501E
[核心用途]:SF6断路器、GIS气室SF6气体微水露点现场检测，带温度补偿、零点自校准，数据存储与RS232上传
[显示交互]:3.5寸彩色液晶屏；露点、微水、温湿度、时间、实时曲线；800组带编号记录；查看/打印/删除记录；系统时间设置
[工作模式]:现场采样测量；传感器自动零点校准；温度补偿；历史数据管理；RS232电脑数据导出
[关键能力]:德国自锁防泄漏接头；久置设备需要吹扫；内置8000mAh锂电池连续工作10h；选配热敏打印；流量0.5L/min
[供电规格]:AC220V；内置8000mAh锂电池，充电≥5h
[性能参数]:露点-80~+20℃；精度±1℃(-60~+20℃)；整机5kg
[危险禁忌]:禁止测腐蚀性气体；久置仪器需要充分吹扫管路；删除记录不可恢复；打印建议外接AC220V；禁止私自拆机维修
