ED2681水内冷发电机绝缘电阻测试仪设备知识库
【文档类型】：设备操作知识库
【设备型号】：ED2681
【设备名称】：水内冷发电机绝缘电阻测试仪
【数据来源】：原厂说明书doc
【标签】：水内冷发电机，2500V绝缘测试，吸收比DAR，极化指数PI，水极化电势补偿，大短路电流，容性试品，本机数据存储
ED2681水内冷发电机绝缘电阻测试仪专为水内冷发电机组绝缘检测开发，也可用于普通设备绝缘试验；输出2500V直流高压，短路电流≥25mA，具备水极化电势自动补偿功能，汇水管-机座之间低至10kΩ条件依旧保障测量精度；可自动采集R15s、R60s、R10min，直接计算吸收比(DAR)与极化指数(PI)；数字+模拟进度条双显示，直观观察容性试品充电过程；测试结束仪器自动放电，同时支持本机最多8组测试记录保存查阅，适配变电站、电厂现场强电磁干扰环境。
技术指标：
1、测试电压：DC2500V；短路输出电流≥25mA；
2、测量量程：0.1MΩ～100GΩ；测量精度±(10%+5字)；
3、温度采集范围：-25℃～125℃；
4、计时：最大支持32分钟循环计时，每15秒蜂鸣提示；
5、供电：AC180-270V，50/60Hz，可市电或发电机电源供电；
6、工作环境：温度-10～40℃，相对湿度20-80%RH。

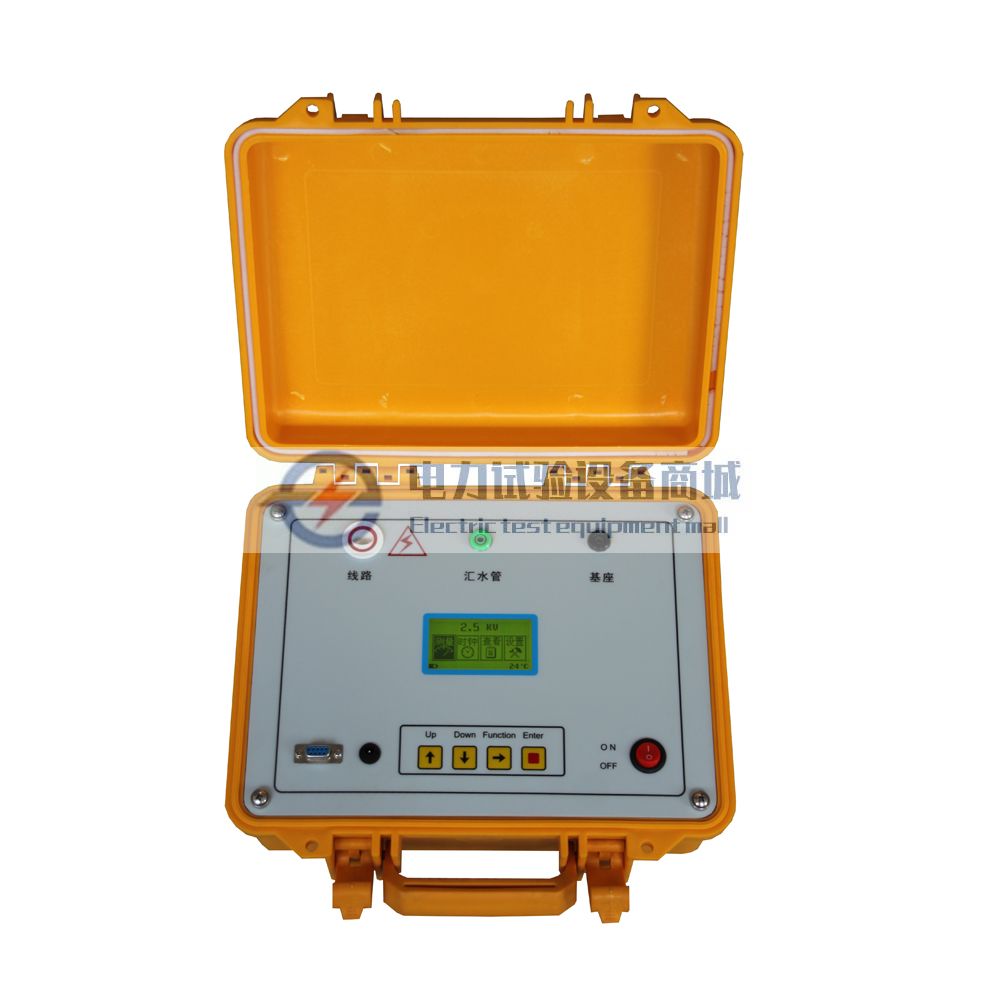

面板接线端子：
线路端：高压输出，接发电机绕组；
汇水管端：接水内冷发电机汇水管；
机座端：接发电机机座；
接地端E：仪器外壳必须可靠接大地。
主要功能：
1、水内冷发电机专项测试：自动补偿水极化电势，消除汇水管低电阻带来的测量偏差；
2、自动计时采样：记录15s、60s、10min绝缘电阻，自动运算吸收比DAR(R60s/R15s)、极化指数PI(R10min/R60s)；
3、双模式显示：3½数字读数+对数模拟进度条，直观查看容性设备充电变化过程；
4、测试完成仪器执行自动放电，屏幕监视放电电压；测试后建议额外人工对试品充分放电；
5、数据管理：本机存储最多8组带时间戳的完整测试记录，支持修改存储序号，本地回看历史数据；
6、系统配置：系统时钟校准、蜂鸣声音开关、语言设置。
操作流程要点：
1、接线：线路端子接发电机绕组，汇水管端子接汇水管，机座端子接机组机座，仪器外壳接地端可靠接地。
2、开机进入主界面，确认2.5kV测试电压；选中【测量】，长按确定键1秒以上启动测试。
3、仪器升压开始计时，屏幕实时刷新电阻、计时时长，自动保存15s、60s、10min数据，实时计算DAR、PI。
4、中途按下确定键终止试验，仪器进入自动放电画面，观察放电电压下降；放电结束可选择保存本组测试数据，自定义存储序号。
5、历史记录查阅：选中【查看】菜单，通过序号调取000-007共8组历史记录。
6、设置菜单：可调整系统时间、开关蜂鸣、修改存储序号、切换显示语言。
影响绝缘测试结果关键因素：
1、温湿度：湿度升高增大表面泄漏；温度升高绝缘电阻下降，测试尽量记录试品与环境温湿度；
2、测试电压：介质电阻随外加电场强度变化，优先按规程选用规定试验电压；
3、加压时间：容性试品存在充电、吸收电流，高绝缘试品需要足够加压时间；测试前对试品充分消电静置；
4、引线泄漏：选用高绝缘高压线缆，缩短接线，减少尖端，避免电晕，必要采用屏蔽保护技术；
5、现场干扰：微电流测量易受静电、杂散电流干扰，高阻测试做好屏蔽。
成套配件：
仪器主机、高压线、屏蔽信号线、接地线、充电器、产品说明书、出厂检测报告、合格证。
安全要求：设备内部无可供用户维修零部件，故障交由厂家指定维修人员检修；禁止雨淋潮湿环境使用；电源线破损、出现异味烟雾立即断电送修；清洁设备前拔掉电源插头，禁止湿手插拔电源；外壳接地柱必须可靠接地；带电状态禁止插拔测试导线；禁止拆除盖板开机运行；禁止触碰裸露带电接点；测试及自动放电阶段严禁触碰测试线缆与被试设备，测试结束后建议人工二次放电；不在易爆环境操作，保持设备干燥清洁。
保修条款：发货起三个月缺陷包换；三年之内免费维修；三年以上有偿终身维修；人为摔落、进水、私自拆机、错误接线造成损坏不在保修范围。
[设备类型]:水内冷发电机绝缘电阻测试仪
[设备型号]:ED2681
[核心用途]:水内冷发电机绝缘测试；DC2500V大短路电流；水极化电势补偿；自动测吸收比、极化指数；8组本地存储；数字+模拟进度条双显示
[显示交互]:中文液晶；数字读数+对数模拟进度条；计时；R15s/R60s/R10min；DAR吸收比、PI极化指数；温度显示；历史记录浏览；系统时间、声音设置
[工作模式]:绝缘电阻自动测量；自动计时采样；测试后自动放电；本地数据存储与回看；系统参数配置
[关键能力]:短路电流≥25mA；水极化电势补偿，汇水管低至10kΩ可测；容性负载进度条直观展示充电过程；最多保存8组完整试验记录；兼容发电机供电
[供电规格]:AC180-270V，50/60Hz
[性能参数]:量程0.1MΩ-100GΩ；精度±(10%+5字)；温度-25℃~125℃
[危险禁忌]:仪器外壳务必可靠接地；测试与放电阶段禁止触碰高压回路；测试完毕建议人工追加放电；高阻测试注意引线泄漏与现场屏蔽；禁止私自拆机维修
