极化指数(PI)和吸收比(DAR)

2023-03-07 产品资讯 加入收藏
极化指数(PI)和吸收比(DAR)作用:极化指数(PI)和吸收比(DAR)是检查绝缘体的泄漏电流的时间是否增加的试验。确认施加时间的同时泄漏电流没有增加。仪表自动计算极化指数PI和吸收比DAR值,作为判断绝缘性能的判断,极化指数PI和吸收比DAR都表示被测物承受测量电压后一段时间内绝缘电阻的变化情况。极化指数(PI)和吸收比(DAR)区别:对于一般的绝缘体测试,如外壳绝缘、工具手柄等一般在较短时间

极化指数(PI)和吸收比(DAR)作用:

极化指数(PI)和吸收比(DAR)是检查绝缘体的泄漏电流的时间是否增加的试验。确认施加时间的同时泄漏电流没有增加。仪表自动计算极化指数PI和吸收比DAR值,作为判断绝缘性能的判断,极化指数PI和吸收比DAR都表示被测物承受测量电压后一段时间内绝缘电阻的变化情况。


极化指数(PI)和吸收比(DAR)区别:

对于一般的绝缘体测试,如外壳绝缘、工具手柄等一般在较短时间能测试出随施加电压时间增加漏电流是否增加情况,所以一般用较短时间的试验就能测试出来,短时间测试的绝缘电阻比值DAR称为吸收比(具体测试时间见下面公式),但对于大容量和吸收过程较长的被测品,如变压器、发电机、电缆、电容器等电气设备,有时吸收比值(DAR)尚不足以反映吸收的全过程,可采用较长时间的绝缘电阻比值,即10分钟时的绝缘电阻(R10min)与l分钟时的绝缘电阻(R1min)的比值PI来描述绝缘吸收的全过程,PI称为极化指数,

PI和DAR值通过下面的公式计算:





极化指数(PI)和吸收比(DAR)测试

极化指数(PI)和吸收比测试(DAR)只能在不带电的电路上进行,测试前应检查测试导线是否良好,确认被测回路是否带电。

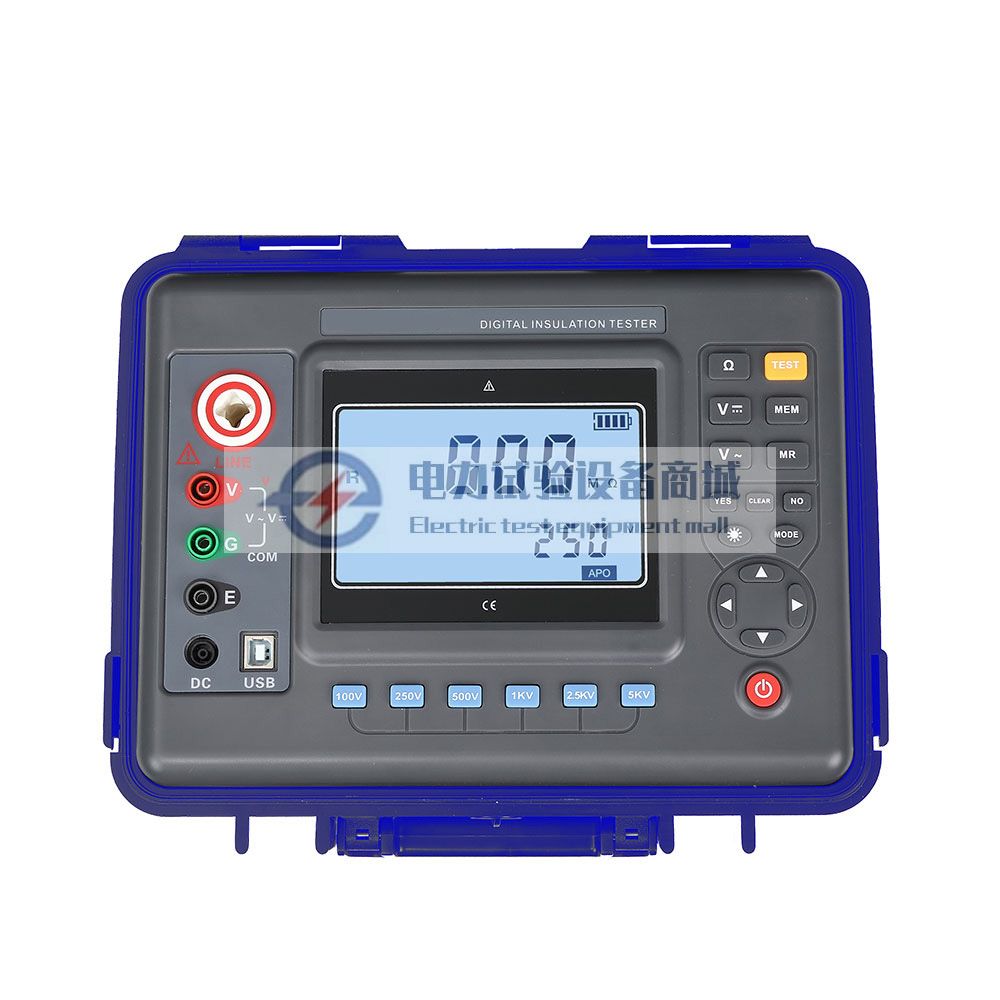

将旋转开关转到Ω档,然后按VSEL键选择要过行测试的电压值。

SET键设置相应模式,LCD左下角显示“10:01m”为极化指数模式,显示“60:15S”为吸收比模式15秒模式,显示“60:30S”为吸收比模式30秒模式,小数字不显示任何东西的为绝缘电阻测量模式。

接地线()一端连接仪表连接EARTH端另一端连接被测回路接地端。高压棒测试线()一端连接仪表LINE端另一端头部接触被测电路,按下TEST测试键。LCD 显示测量值,测量后显示值固定不变后读取吸收比或者极化指数值。



极化指数(PI)和吸收比(DAR)应用:

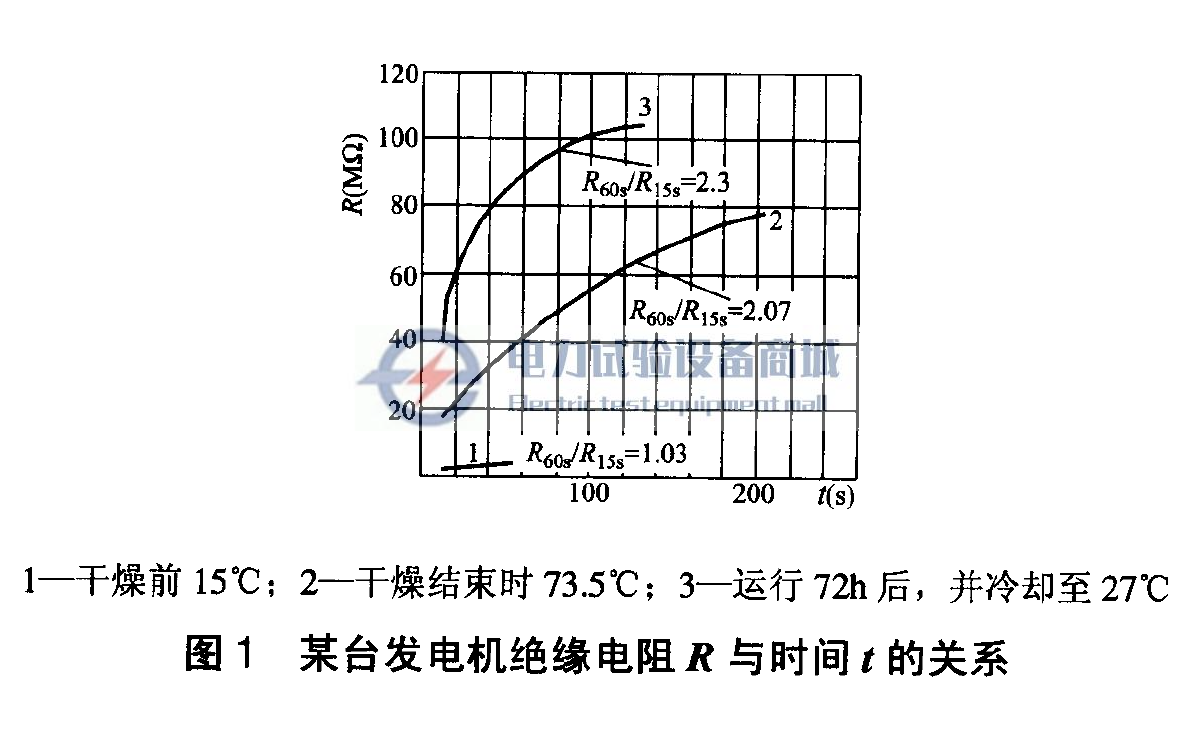

在工程上,绝缘电阻和吸收比(或极化指数)能反映发电机、油浸式电力变压器等设备绝缘的受潮程度。绝缘受潮后吸收比(或极化指数)值降低(如图1),因此它是判断绝缘是否受潮的一个重要指标。




应该指出,有时绝缘具有较明显的缺陷(例如绝缘在高压下击穿),吸收比或极化指数值仍然很好。吸收比或极化指数不能用来发现受潮、脏污以外的其他局部绝缘缺陷。


 极化指数参考判定值:

极化指数

4以上

42

2.01.0

1.0以下

判定

最好

良好

要注意

不良

  吸收比参考判定值:

吸收比

1.4以上

1.251.0

1.0以下

判定

最好

良好

不良
