ETCR8100B变压器铁芯接地电流测试仪
ETCR8100B变压器铁芯接地电流测试仪，可在线测量电力系统中变压器铁芯接地电流、漏电流（量程：0.00mA~100A）。电流钳采用磁性屏蔽材料，抗干扰能力强，钳口内径为80mm80mm，可钳Φ80mm以下的电缆或接地线，或钳96mm4mm扁钢地线，不必断开被测线路即测量线路电流。仪表配备3.5寸彩色触摸液晶屏，触摸与按键两种操作模式，实时显示被测电流的大小及波形，具有报警临界值设定及报警指示功
- 详情
- 参数
- 评价

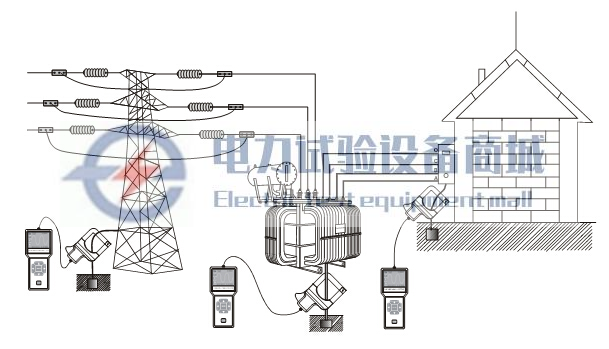

ETCR8100B变压器铁芯接地电流测试仪，可在线测量电力系统中变压器铁芯接地电流、漏电流（量程：0.00mA~100A）。电流钳采用磁性屏蔽材料，抗干扰能力强，钳口内径为80mm×80mm，可钳Φ80mm以下的电缆或接地线，或钳96mm×4mm扁钢地线，不必断开被测线路即测量线路电流。仪表配备3.5寸彩色触摸液晶屏，触摸与按键两种操作模式，实时显示被测电流的大小及波形，具有报警临界值设定及报警指示功能，设定自动关机功能。正常运行的变压器铁芯是单点接地的，如有两点或两点以上同时接地，则铁芯与大地之间将形成电流回路，最大电流可达几十安培，将会造成铁芯局部过热甚至烧毁。本仪表能尽快发现变压器潜伏性的故障，是保证变压器安全运行和正常维护的主要工具之一。主要适用于变电站、发电厂作为变压器、电抗器等电气设备的铁芯与夹件的泄漏电流测试。

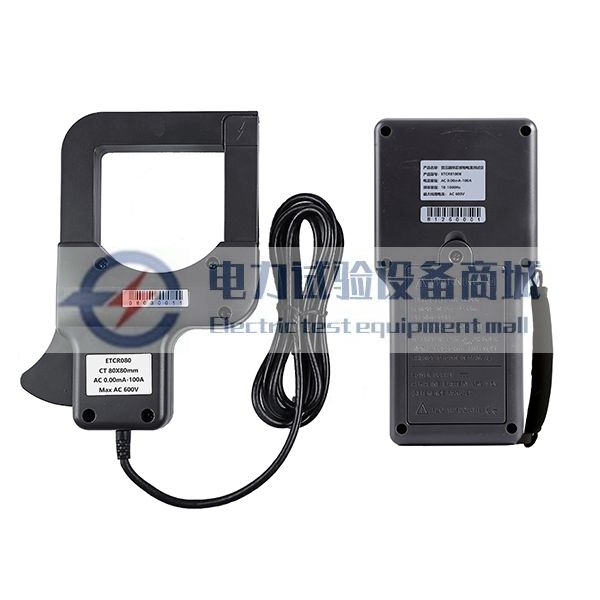

仪表由主机、电流钳、监控软件、通讯线等组成。仪表可存储200组数据，通过USB接口，可将存储数据导入电脑；监控软件可在线实时监控与历史查询功能，动态显示，波形指示，报警值设置及报警指示，历史数据读取、查阅、保存、打印等功能。
主要功能
变压器铁芯接地电流测试；交流漏电流、电流、频率在线测
钳口尺寸：80mm x 80mm
电流量程：0.00mA～100A
频率：10Hz~1000Hz
报警功能：声光报警
数据存储：200组
线路电压：600V以下
液晶尺寸：3.5寸彩色触摸液晶屏(320dots×240dots)
技术参数
| 功 能 | 变压器铁芯接地电流测试；交流漏电流、电流在线测试 |
| 电 源 | DC 9V 碱性干电池 LR6 1.5V×6 |
| 测试方式 | 钳形CT |

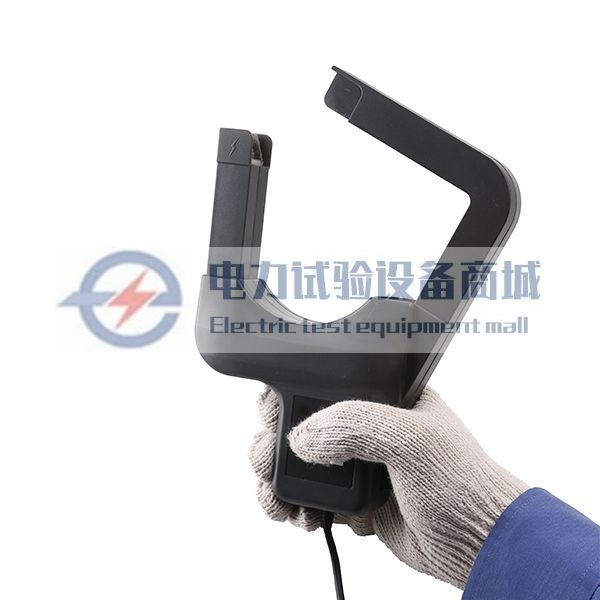

| 钳口尺寸 | 80mm×80mm (可钳Φ80mm导线，或96mm×4mm扁钢地线) |
| 电流量程 | AC 0.00mA～100A |
| 分 辨 率 | AC 0.00mA～9.99mA；分辨率：0.01mA； |
| AC 10.0mA～99.9mA；分辨率：0.1mA； | |
| AC 100mA～999mA；分辨率：1mA； | |
| AC 1.0A～100.0A；分辨率：0.1A； | |
| 精 度 | ±（0.5%rdg+5dgt） 23°C±3°C，70%RH以下，导线处于钳口中心位置。 |
| 频率量程 | 10Hz～1000Hz |
| 显示模式 | 3.5寸彩色触摸液晶屏(320dots×240dots) |
| 操作方式 | 同时具有智能触摸和按键控制方式 |
| 主机尺寸 | 198mm×100mm×45mm |
| 电流钳尺寸 | 194mm×145mm×40mm |
| 质 量 | 主机：450g(含电池)；电流钳：780g |
| LCD尺寸 | 显示域：71mm×53mm |
| 电场干扰 | 外电场100A靠近10mm时约10mA |
| 采样速率 | 1次/秒 |
| 数据存储 | 200组(掉电或更换电池不会丢失数据) |
| 日期时钟 | 具有日期时钟及设置功能 |
| 试品编号 | 具有测试点编号设置功能 |
| 自动关机 | 具有自动关机及不自动关机功能设置功能，开机默认5分钟后自动关机 |
| 触摸屏校准 | 具有触摸屏校准功能 |
| USB接口 | 具有USB接口，可将仪表所存数据导入电脑 |
| 报警设置 | 报警临界值设定范围：10mA～99.99A |
| 报警指示 | 当测试值超出报警临界值时，液晶闪烁、蜂鸣器响 |
| 线路电压 | AC 600V以下线路测试 |
| 溢出显示 | 超量程溢出功能：“OL”符号显示 |
| 电池电压 | 当电池电压降到7.2V±0.1V时，电池电压低符号显示，提醒更换电池，此时测量的数据同样 是准确的。 |
| 额定电流 | 最大180mA |
| 引线长度 | 电流钳引线长度为2米 |
| 工作温湿度 | -10℃～40℃；80%rh以下 |
| 存放温湿度 | -10℃～60℃；70%rh以下 |
| 绝缘强度 | AC 2kV/rms(螺钉与外壳之间) |
| 适合安规 | IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ 600V、 IEC61326(EMC标准) |

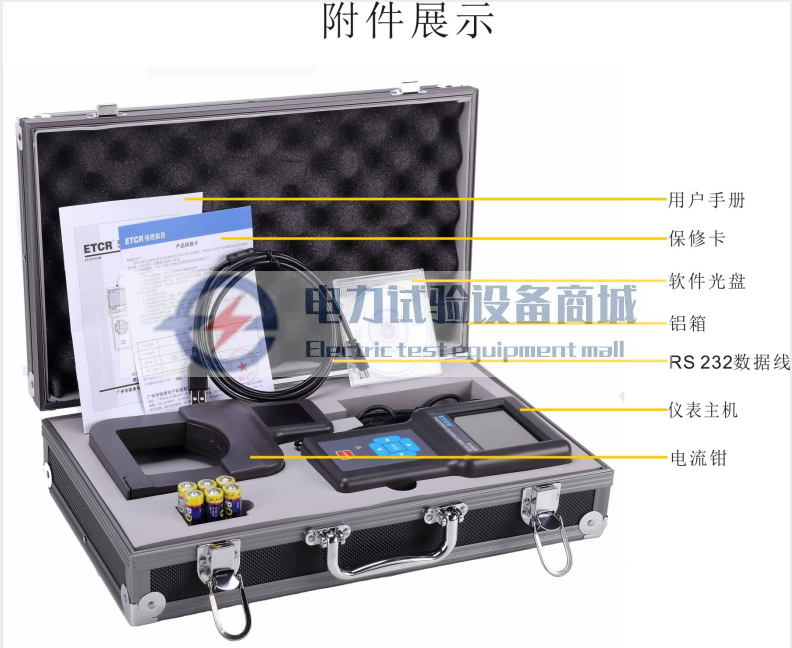

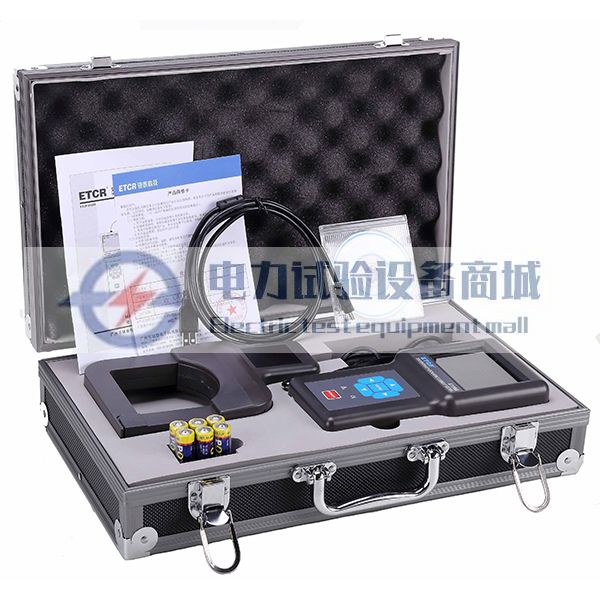

设备成套性
| 包装 | 外包装 | 纸箱 |
| 内包装 | 铝箱 | |
| 附件 | 仪表 | 1台 |
| 电流钳 | 1个 | |
| 5号电池 | 6节 | |
| 通信线 | 1根 | |
| 铝箱 | 1个 | |
| 说明书 | 1本 | |
| 合格证 | 1张 | |
| 保修卡 | 1张 |
