三通道钳形电流记录仪
三通道钳形电流记录仪
三通道钳形电流记录仪
三通道钳形电流记录仪

ETCR8300A三通道钳形电流记录仪

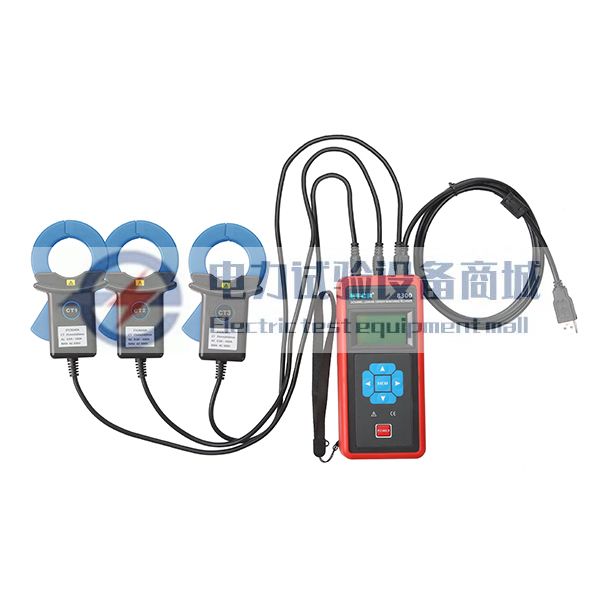

ETCR8300A三通道漏电流记录仪是为现场在线同时监测、记录1~3路交流电流或漏电流而精心设计制造,由记录仪主机、电流钳、充电器、监控软件、通讯线等组成,可广泛应用在380/220V电力系统中,为用电检查人员提供安全、准确、便捷的电力仪器。 主机采用LCD显示,三通道同屏显示,一目了然,有中文操作界面和英文操作界面两款选择,适合于不同国家的工程技术人员。记录仪采用大容量可充电锂电

  • 详情
  • 参数
  • 评价

        ETCR8300A三通道漏电流记录仪是为现场在线同时监测、记录1~3路交流电流或漏电流而精心设计制造,由记录仪主机、电流钳、充电器、监控软件、通讯线等组成,可广泛应用在380/220V电力系统中,为用电检查人员提供安全、准确、便捷的电力仪器。 主机采用LCD显示,三通道同屏显示,一目了然,有中文操作界面和英文操作界面两款选择,适合于不同国家的工程技术人员。记录仪采用大容量可充电锂电池,三格电量显示,续航最多可以持续记录7天。具有系统时钟功能和超大存储空间,能现场设定监测记录时间,能存储20万组数据,具有自动存储间隔时间设定功能,记录周期从1秒~99分钟内设置。 数据上传软件具有历史查询功能,历史数据读取、查阅、保存、报表等功能。 电流钳选用坡莫合金制作,采用CT技术及独特的双层磁性屏蔽技术,几乎不受外界磁场影响,确保了常年无间断监测的高精度、高稳定性、高可靠性。

            产品特点

            1.电流钳采用磁屏蔽及数字集成技术,抗干扰强,精度高。主机可配置1至3个电流钳,用户根据需求选型。

            2.配备可充电锂电池,续航时间长,节电模式下连续工作约7天,更换电池不会丢失数据。

            3.系统时钟功能,数据存储功能,20万组数据超大存储空间。

            4.配备USB接口、通讯线及软件,数据上传软件具有历史数据读取、查阅、保存、报表等功能。

            主要功能

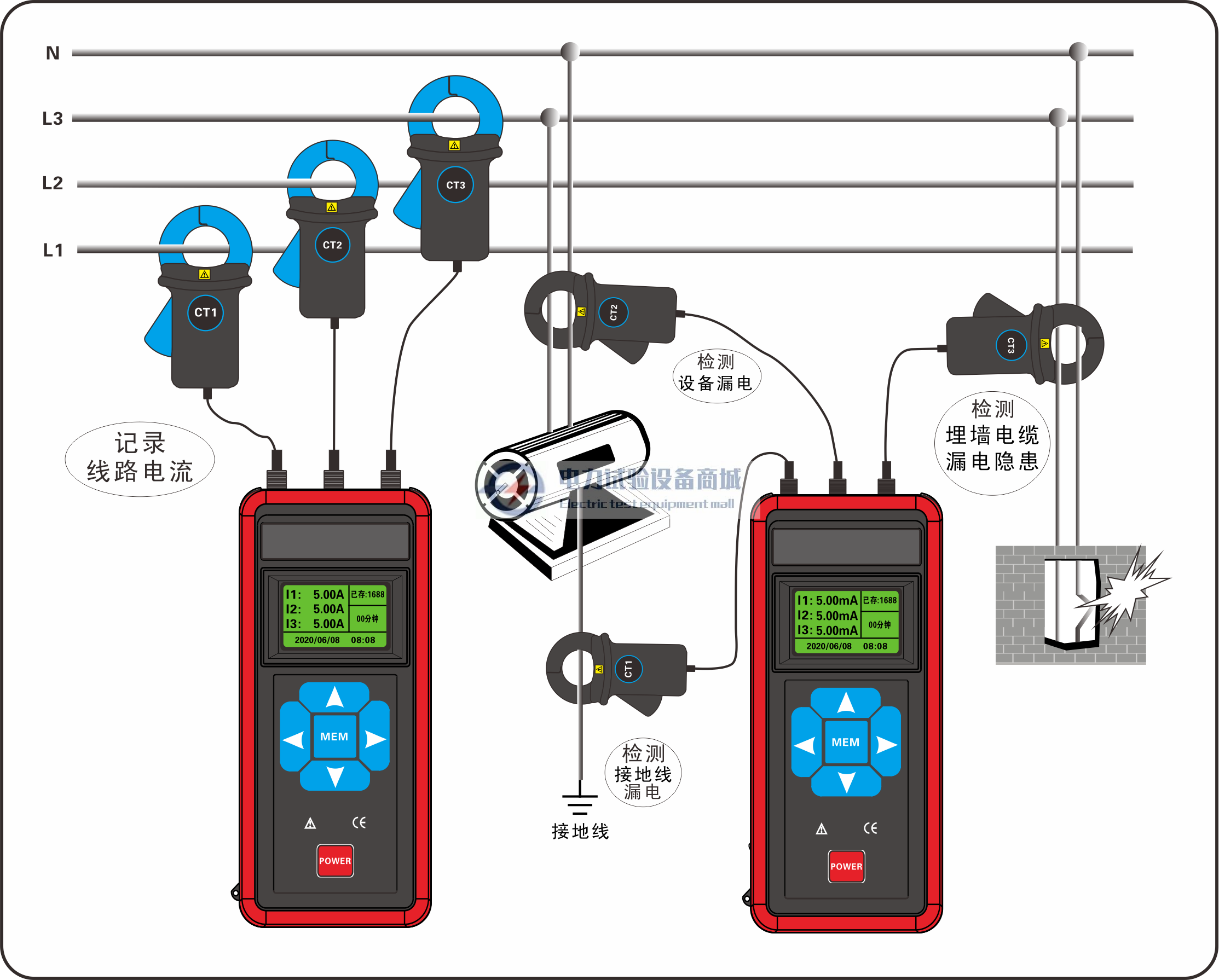

            同时在线监测、记录1~3路交流电流。 用于电路绝缘故障的排查,监测间歇性漏电故障,查看发生绝缘故障的时间,检修线路等。

            量程:0mA-500A 电流钳数量:1~3个(选型)

            数据存储:20万组(掉电或更换电池不会丢失数据)

            记录周期:1秒~99分钟内设定记录间隔时间,0秒为不自动存储

            记录时间:可连续记录168小时(7天)

            钳口尺寸:35mm×40mm


技术参数

一、电流钳规格

量程

分辨力

精度

钳口尺寸

0mA~500A

1mA

±1.5%rdg±5dgt

35mm×40mm



二、其它参数

功能  1~3路漏电流、电流测量,在线监控记录,故障查找,线路检修
电源  3.7V可充电锂电池(充满电约4.2V)
测试方式  钳形CT,真有效值
显示模式  LCD:128dots×64dots
电流钳数量  1~3个(选型)
仪表尺寸  主机:宽高厚78mm×165mm×42mm
  电流钳:宽高厚125mm×70mm×37mm
质量  主机:约330g(含电池)
  电力钳:约190g
LCD尺寸  显示域:44mm×27mm
电流钳规格  040A(可以按用户要求选型)
电流钳引线  2芯屏蔽线,长度2米
采样速率  约2次/秒
数据存储  20万组(掉电或更换电池不会丢失数据)
  1组数据为同时记录1~3路电流钳的数据。
记录周期  1秒~99分钟内设定记录间隔时间,0秒为不自动存储
记录时间  1秒间隔,可连续记录48小时
  10秒间隔,可连续记录120小时
  1分钟间隔,可连续记录168小时
下载速度  60kB / Min(约1500组/min)
线路电压  AC600V以下线路测试
溢出显示  超量程溢出功能:“OL”符号显示
电池电压  使用3.7V可充电锂电池,三格电量显示,电量为零格时表示电池电压低,请及时充电
额定电流  节电模式下约6mA,最大35mA
通讯线接口  USB
工作温湿度  -20℃~50℃;80%rh以下
温湿度误差  -10℃以下或40℃以上误差影响量为1%
存放温湿度  -10℃~60℃;70%rh以下
绝缘电阻  100MΩ或更大,1000V
适合安规  IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) IEC61326(EMC标准)

型号对比:

电流钳规格量程分辨力最高精度钳口尺寸
ETCR83000.00mA-20A0.01mA±1%rdg±5dgt25mm×30mm
ETCR8300A0mA-500A1mA±1.5%rdg±5dgt35mm×40mm
ETCR8300F0.00A-20.00KA10mA±2%rdg±5dgtΦ50mm~1500mm(选型)

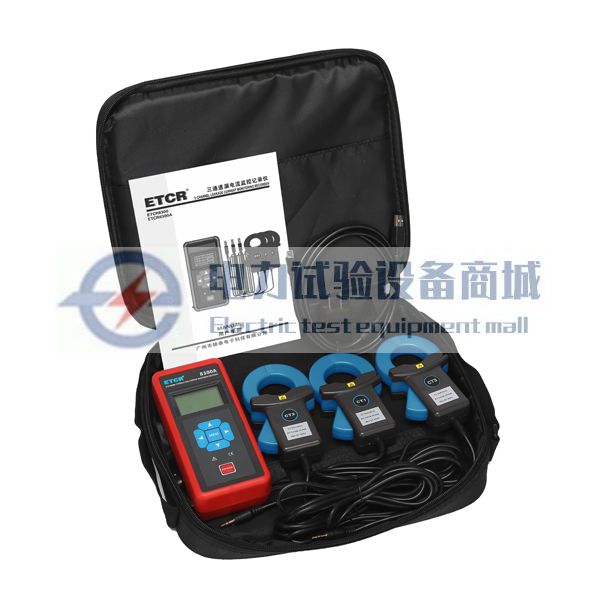

设备成套性

主机1台
电流钳1~3个(选型)
USB通讯线/充电线1条
监控软件(光盘)1张
工具包1个
充电器1个
用户手册1份
保修卡、合格证1份
