ETCR8340多路电流电压在线测试仪

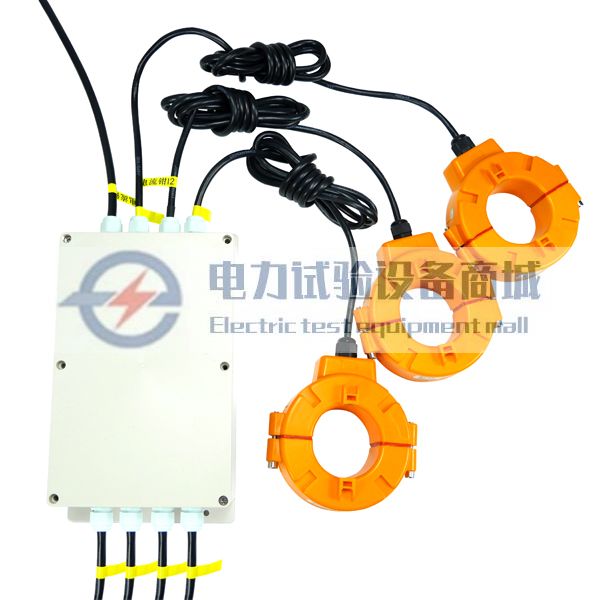

ETCR8340多路电流电压在线测试仪是为现场在线实时监测、记录多路交流电流、交流电压而精心设计制造。测试仪由采集器、开口式互感器等组成。采集器可接入6路电流互感器、3路电压。采集器有RS485接口，提供MODBUS通信协议，便于用户二次开发。互感器有圆形、扁口、防水型等多种款式可供用户选择，开口式结构CT现场安装时无需停电无需断开电缆线，安装方便安全。可广泛应用在电气装置的交流电

详情
参数
评价

ETCR8340多路电流电压在线测试仪是为现场在线实时监测、记录多路交流电流、交流电压而精心

设计制造。测试仪由采集器、开口式互感器等组成。采集器可接入6路电流互感器、3路电压。采集器有

RS485接口，提供MODBUS通信协议，便于用户二次开发。互感器有圆形、扁口、防水型等多种款式

可供用户选择，开口式结构CT现场安装时无需停电无需断开电缆线，安装方便安全。可广泛应用在电气

装置的交流电流、接地环流、交流电压的在线监测，为用电检查人员提供安全、准确、便捷的电力测试

仪器。

产品特点

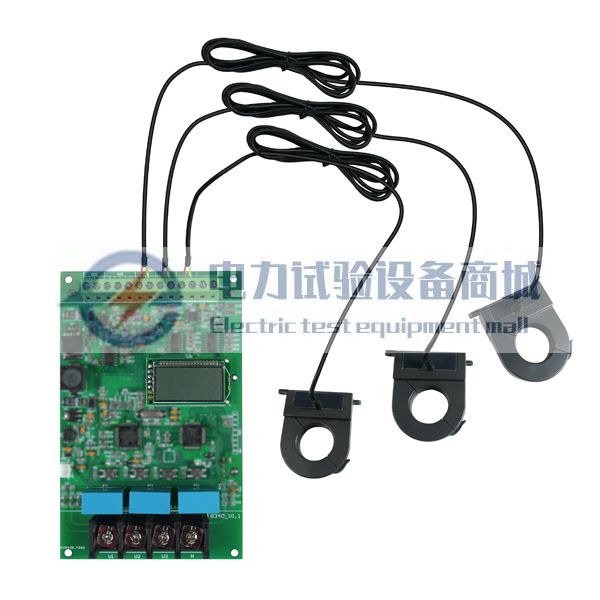

1.提供电流互感器和PCB调理板，便于用户二次开发在线监测系统，也可按用户要求开发后台系统。

2.同时在线监测多回路电流、电压，回路数可按用户要求订制。

3.针对不同的应用场景，提供多款电流互感器供用户选择，量程可按用户要求定制。

4.可满足6～24V宽电压供电。

5.可配置液晶显示屏，在现场查看当前交流电流值或交流电压值。

6.提供RS485通讯，用户可根据MODBUS通讯协议进行二次开发、组建网络、实现远程多点在线

监测等。

主要功能

同时在线监测、记录1～6路交流漏电流、电流，1～6路电压。用于电路绝缘故障的排查，监测间歇

性漏电故障，变压器铁芯接地电流监测，电缆接地环流监测等线路电流电压监测。

电流量程：AC 0.00mA～20A/60A/300A/600A/1000A/6000A（选型）

电流测量精度：0.5级/1.0级

电流测量路数：1～6路（可按用户要求订制）

电流CT口径：Φ40mm/Φ60mm/64x16mm/Φ100mm（选购）

电压量程：AC 0.0V～600V

电压测量路数：1～3路（可按用户要求订制）

电压测试精度：0.5级

通讯方式：RS485（支持MODBUS-RTU通讯协议）

技术参数

一、技术规格

功能	电流在线测量，电压在线测量
电源	DC 6V～24V
测试方式	电流：CT互感器，真有效值
调理板尺寸	宽高厚110mm×144mm×22mm
调理板质量	约116g
电流测量量程	AC 0.00mA～20A/60A/300A/600A/1000A/6000A（选型）
电流测量精度	0.5级/1.0级
电流测量路数	1～6路（可按用户要求订制）
CT规格尺寸	按客户需求定制，柔性线圈4路以上需另外定制。
电压测量量程	AC 0.0V～600V
电压测量精度	0.5级
电压测量路数	1～3路（可按用户要求订制）
通讯方式	RS485
通讯协议	Modbus协议
频率响应	50Hz、60Hz
响应时间	≤5秒
功耗电流	≤50mA
工作温湿度	-20℃～50℃；80%rh以下
温湿度误差	-10℃以下或40℃以上误差影响量为1%
存放温湿度	-10℃～60℃；70%rh以下
绝缘电阻	100MΩ或更大,1000V
适合安规	IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) IEC61326(EMC标准)

二、开口电流互感器型号

CT型号	CT口径	量程	备注
8340-010K	Φ10mm	0.00mA～20A	卡扣式漏电流互感器
8340-025K	Φ20mm	0.00mA～20A
8340-040K	Φ40mm	0.00mA～20A
8340-080K	Φ80mm	0.00mA～20A
8340-040J	Φ40mm	0.0A～600A	卡扣式互感器
8340-060J	Φ60mm	0.0A～600A	卡扣式互感器
8340-4213	42mm*13mm	0.0A～600A	扁口形互感器
8340-6416	64mm*16mm	0.0A～600A	扁口形互感器
8340-045P	Φ45mm	0.0A～600A	防水型互感器（IP67）
8340-060P	Φ60mm	0.0A～600A	防水型互感器（IP67）
8340-100FA	Φ100mm	0A～3000A	柔性线圈电流传感器
8340-200FA	Φ200mm	0A～3000A	柔性线圈电流传感器
