ETCR080钳形高精度漏电流互感器
ETCR080钳形高精度漏电流互感器适用于高精度的交流漏电流、高次谐波电流、相位、电能、功率、功率因数等检测。采用新CT技术，便携式、钳形设计，不必断开被测线路，非接触测量，安全、快速，可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高精度数字多用表等。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。ETCR080钳形高精度漏
- 详情
- 参数
- 评价
ETCR080钳形高精度漏电流互感器适用于高精度的交流漏电流、高次谐波电流、相位、电能、功率、功率因数等检测。采用新CT技术，便携式、钳形设计，不必断开被测线路，非接触测量，安全、快速，可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高精度数字多用表等。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。
ETCR080钳形高精度漏电流互感器其铁芯采用坡莫合金制造，采用双层屏蔽技术，外界磁场的影响极小，确保了常年无间断测量的高精度、高稳定性、高可靠性。互感器可输出电流和电压信号，互感器的量程、输出信号、输出接口等可按客户要求订制。
主要功能
高精度的交流漏电流、高次谐波电流、相位、电能、功率、功率因数等检测
量程：0.00mA～60A AC
变比：800：1
分辨率：0.01mA
精度等级：0.5
安全等级：CATⅢ600V
CT结构：钳形
CT尺寸：80mm×80mm
技术参数
一、量程及精度
| 量程 | 分辨率 | 精度等级 | 相位误差 | 变比 |
| 0.00mA～60A AC | 0.01mA | 0.5 | ≤2° | 800:1 |
二、其它参数
| 功 能 | 高精度的交流漏电流、高次谐波电流、相位、电能、功率、功率因数等检测 |
| 型 号 | ETCR080 |
| 量 程 | 0.00mA～60A AC |
| 分辨率 | 0.01mA |
| 精度等级 | 0.5 |
| 相位误差 | ≤2° |
| 变比 | 800:1 |
| 参考负载 | ≤120Ω |

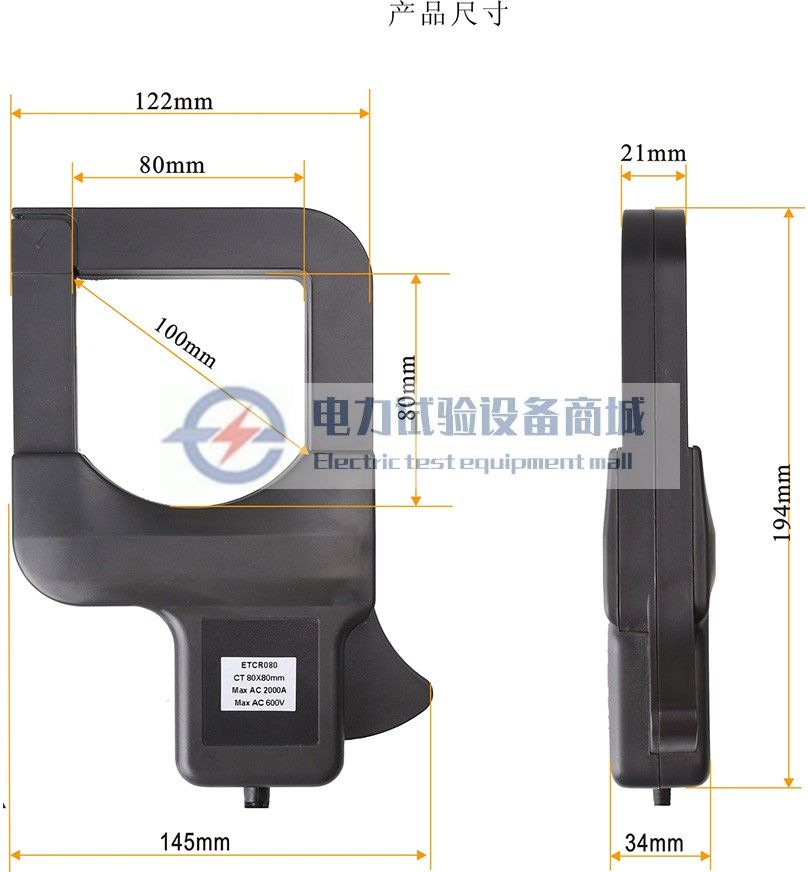

| 钳口尺寸 | 80mm×80mm |
| 质量 | 780g |

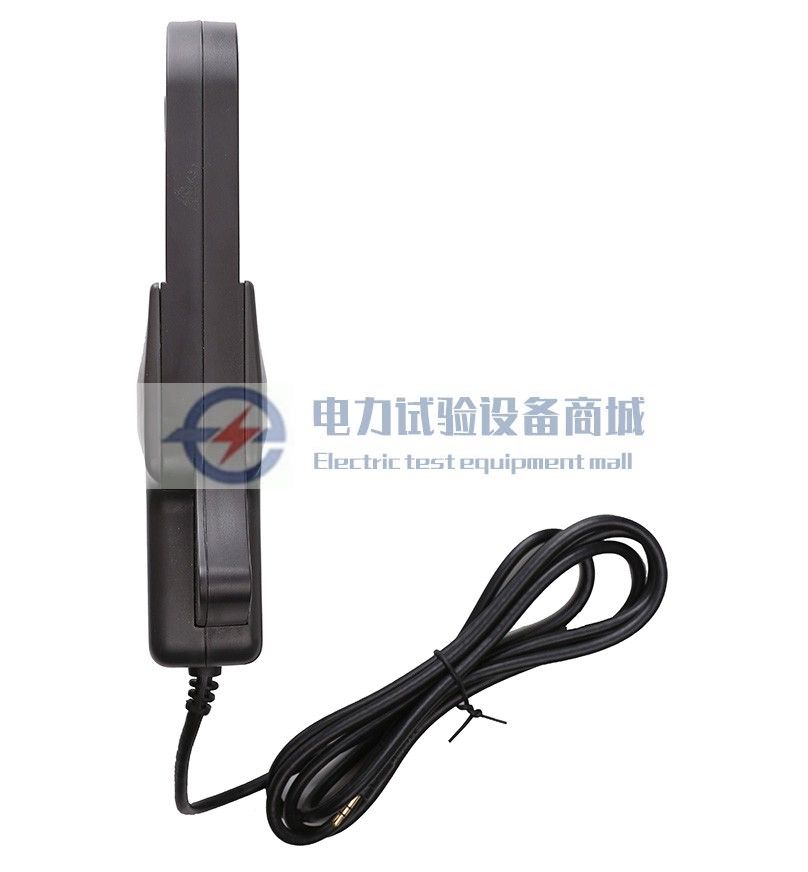

| 输出接口 | BNC插头/4.0mm双香蕉插头/3.5mm音频插头/裸线抽头（选购），线长1.5m |
| 工作频率 | 45Hz～100kHz |
| 绝缘强度 | AC 3700V/rms(铁心与外壳之间) |
| 安全等级 | CATⅢ600V |
| 输出方式 | 感应电流输出 |
| 工作温湿度 | -15℃～50℃；80%rh以下 |
型号对比：
| 型 号 | 量 程 | 分辨率 | 精度等级 | 相位误差 | 变比 | 参考负载 | 钳口尺寸 |
| ETCR016 | 0.00mA～20A AC | 0.01mA | 0.5 | ≤2° | 800:1 | ≤120Ω | Φ16mm |
| ETCR030 | 0.00mA～30A AC | 0.01mA | 0.5 | ≤2° | 800:1 | ≤100Ω | 25mm×30mm |
| ETCR040 | 0.00mA～40A AC | 0.01mA | 0.5 | ≤2° | 800:1 | ≤80Ω | 35mm×40mm |
| ETCR068 | 0.00mA～60A AC | 0.01mA | 0.5 | ≤2° | 800:1 | ≤50Ω | Φ68mm |
| ETCR080 | 0.00mA～60A AC | 0.01mA | 0.5 | ≤2° | 800:1 | ≤50Ω | 80mm×80mm |
