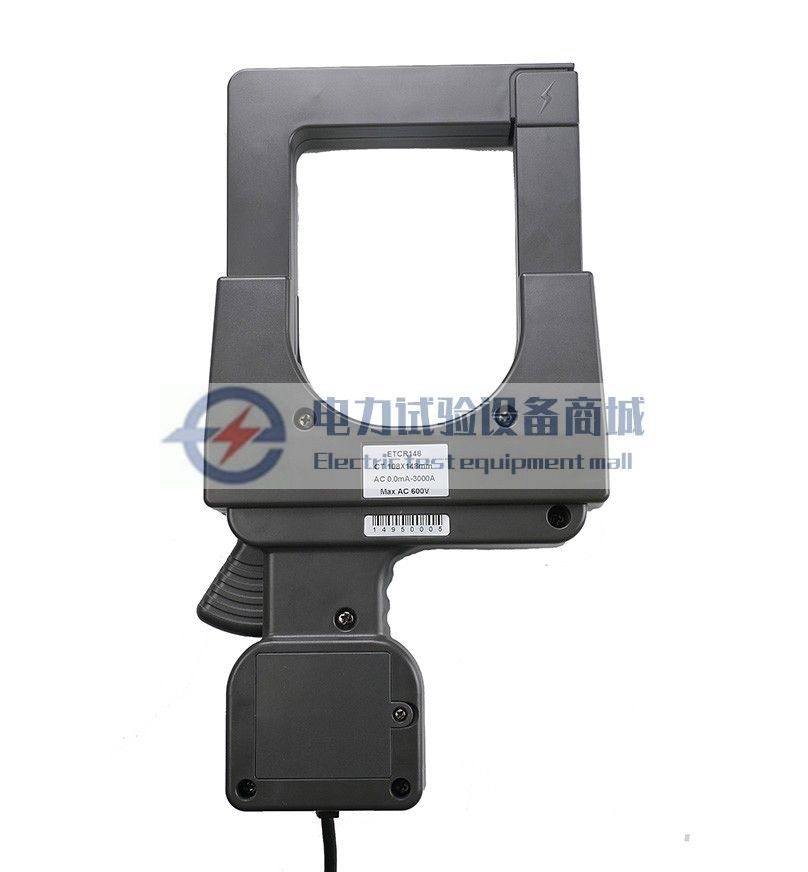

ETCR148超大口径钳形漏电流/电流传感器
ETCR148超大口径钳形漏电流传感器，适用于交流漏电流、电流、高次谐波电流、相位、电能、功率、功率因数等检测。量程：0.00mA~3000A，CT尺寸为108mm x 148mm（可钳Φ108mm电缆，或160mm4mm扁钢）。电流钳采用坡莫合金铁芯，双层屏蔽技术，抗干扰能力强，确保测量的准确性与稳定性；采用钳形结构，不必断开被测线路，采取非接触测量方式，操作安全、简单，可以连接相位检测分析仪、
- 详情
- 参数
- 评价
ETCR148超大口径钳形漏电流传感器，适用于交流漏电流、电流、高次谐波电流、相位、电能、功率、功率因数等检测。量程：0.00mA~3000A，CT尺寸为108mm x 148mm（可钳Φ108mm电缆，或160mm×4mm扁钢）。电流钳采用坡莫合金铁芯，双层屏蔽技术，抗干扰能力强，确保测量的准确性与稳定性；采用钳形结构，不必断开被测线路，采取非接触测量方式，操作安全、简单，可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高精多度数字用表等。
主要功能
交流漏电流、电流，高次谐波电流测量
量程：0.0mA~3000A
线圈匝数：3000：1
线路电压：600V以下
CT结构：钳形

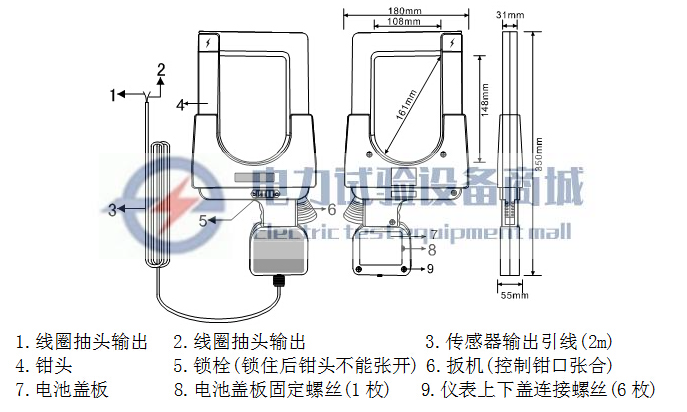

CT尺寸：108mm x 148mm
技术参数
| CT尺寸 | 108mm x 148mm(可钳Φ108mm电缆或160mm×4mm扁排线或扁钢地线) |
| 量程 | AC 0.0mA～3000A |
| 分辨力 | 0.1mA |
| 精度 | ±2.0%FS(50Hz/60Hz；23℃±2℃) |
| 线性度 | ≤1.0% |
| 相位误差 | ≤3°(50Hz/60Hz；23℃±2℃) |
| 参考负载 | RL：0～3A≤300Ω；3A～30A≤30Ω；30A～300A≤3Ω；300A～3000A≤0.3Ω |
| 标准匝比 | 3000:1（可按要求定制匝比） |
| 输出方式 | 电流感应输出 |
| 输出接口 | Φ3.5mm音频插头/BNC插头/4.0mm双香蕉插头（按客户要求） |
| 输 出 线 | 2芯屏蔽线，线长2m |
| 检测方式 | 钳形CT |
| 被测电流频率 | 45Hz～60Hz |
| 频率特性 | 10Hz～100kHz |
| 电场干扰 | 带屏蔽的外电场100A靠近10mm时约5mA |
| 导线位置 | 被测试导线处于钳口的中心位置 |
| 线路电压 | AC 600V以下线路测试 |
| 工作环境 | -20℃～50℃； 80%Rh以下 |
| 存放环境 | -10℃～60℃； 70%Rh以下 |
| 绝缘强度 | AC3700V/rms (铁心与外壳之间) |
| 适合安规 | IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) |
| 钳表质量 | 1500g |

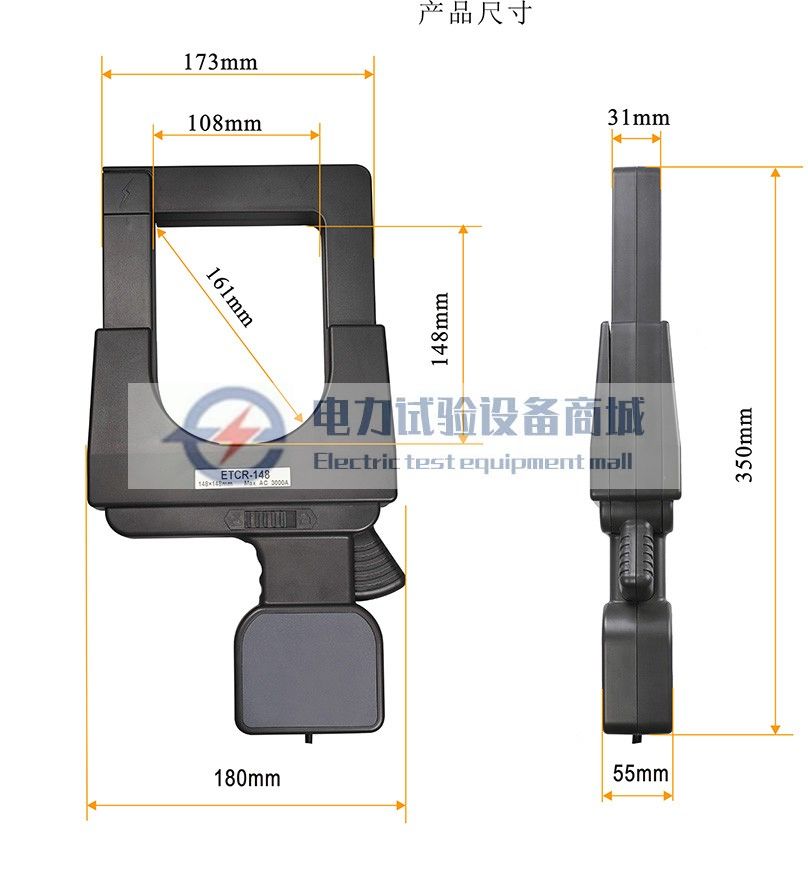

| 外观尺寸 | 长x宽x高：350mm×180mm×55mm |
型号对比：
| 型号 | 精度 | 线性度 | 分辨力(mA) | 最大量程(A) | 钳口尺寸(mm) | 屏蔽层 | 匝比 |
| ETCR080 | ±1% | ≤1.0% | 0.01 | 2000 | 80x80 | 有 | 1:800 |
| ETCR148 | ±2% | ≤1.0% | 0.1 | 3000 | 148x108 | 有 | 1:3000 |
设备成套性
| 包装 | 外包装 | 纸箱 |
| 内包装 | 无 | |
| 附件 | 电流传感器 | 1个 |
