ETCR3740等电位联结电阻在线测试仪
ETCR3740等电位联结电阻在线测试仪又称直流电阻在线测试仪，用于在线测量金属构件间，地网地极连接导体间的联接电阻。仪表广泛应用于工矿企业、建筑监测监理公司、建筑施工单位、防雷公司、电力部门、船舶机车厂等。 ETCR3740等电位联结电阻在线测试仪仪表采用微处理机技术，四线法测试，安全精密可靠，测试仪提供485通讯或GPRS通讯方式，用户可根据MODBUS通讯协议进行二次开发
- 详情
- 参数
- 评价
ETCR3740等电位联结电阻在线测试仪仪表采用微处理机技术，四线法测试，安全精密可靠，测试仪提供485通讯或GPRS通讯方式，用户可根据MODBUS通讯协议进行二次开发、组建网络、实现远程多点在线监测等。测试仪采用大屏LCD显示，可设置测试参数，在现场查看当前直流电阻值。仪表具有声光报警功能，可设置报警临界值。测试仪安装简单，结构紧凑，安全耐用。
产品特点
采用精密四线法测量，测试更准确。
提供RS485通讯或GPRS通讯方式，用户可根据MODBUS通讯协议进行二次开发、组建网络、实现远程多点在线监测等。
配置显示屏，可在现场观察当前直流电阻值。
可设置测试参数、报警临界值等。
主要功能
在线测试等电位联结电阻、直流电阻、接触电阻、铆接电阻等。
量程：1mΩ～1000Ω
分辨力：1mΩ
精度：±2%rdg±3dgt
最大测试电流：≥1A
检测方式：精密四线法，2路A/D同时检测
通讯方式：RS485；GPRS（选购）
数据存储：200组
技术参数
功 能 | 用于在线测量金属构件之间、地网地极间连接导体的联接 电阻等。 |
电 源 | DC 12V / 2A （外部提供） |
最大测试电流 | ≥1A |
工作电流 | 待机120mA，最大1.2A |
检测方式 | 精密四线法，2路A/D同时检测 |
量 程 | 1mΩ～1000Ω |

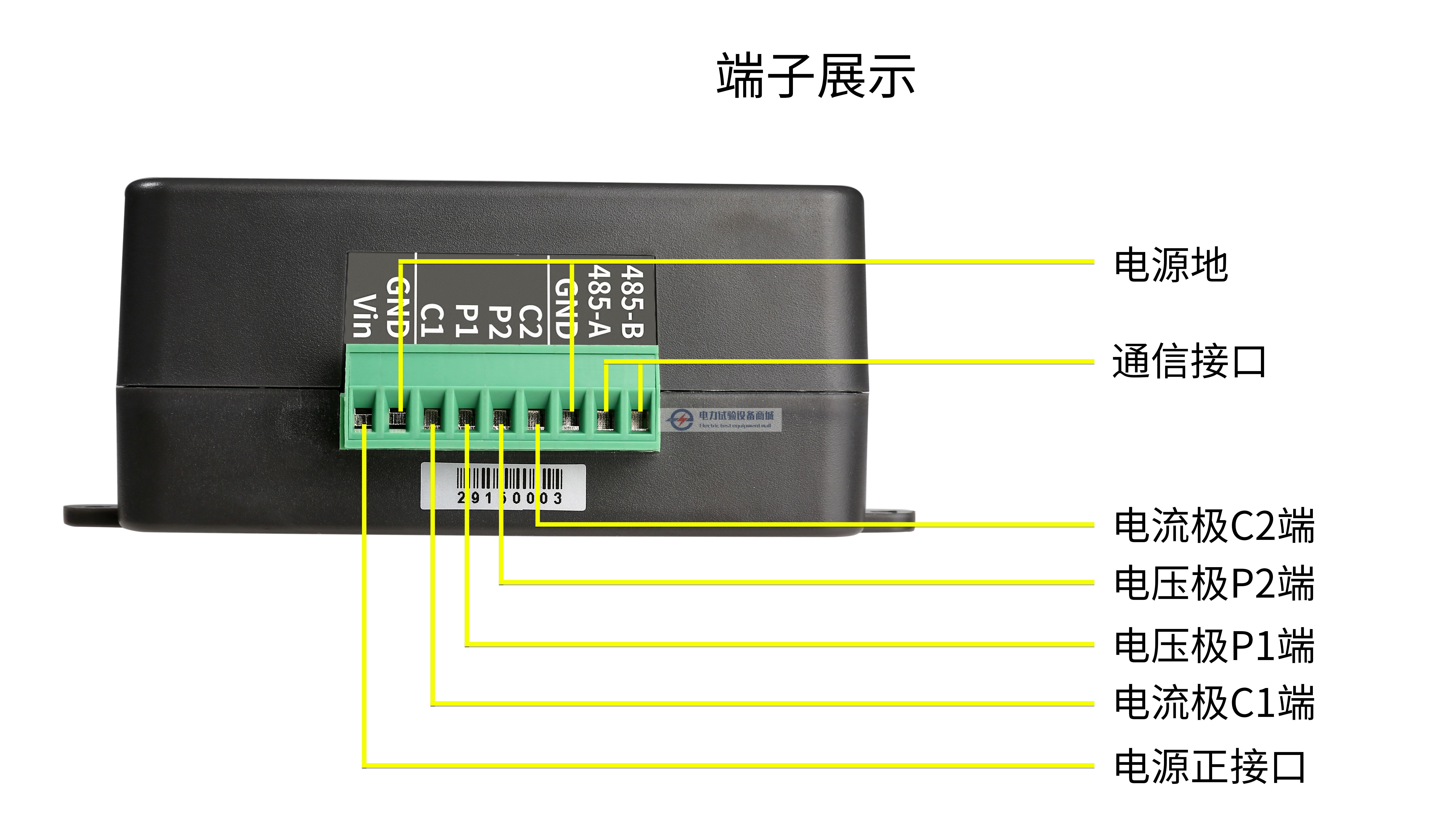

测试接口 | C1电流正、C2电流负、P1电压正、P2电压负 |
测量时间 | 30秒/次 |
数据存储 | 有，掉电或不会丢失数据（200组） |
测试指示 | 测试过程中TESTING灯闪烁 |
通讯方式 | RS485通讯，GPRS通讯（选购） |
显示模式 | 128mm×75mm；显示域：124mm×67mm |
主机尺寸 | 高宽厚：190mm×117mm×54mm |
质 量 | 检测仪：约450g |
线路电压 | 应避免（线路不可带电测量，可能损坏仪器) |
溢出显示 | 超量程溢出功能：“OL”符号显示 |
工作温湿度 | -10℃～40℃；80%rh以下 |
存放温湿度 | -10℃～60℃；70%rh以下 |
耐 压 | AC 3700V/rms(外壳与螺钉之间) |
适合安规 | IEC61010-1、CAT Ⅲ 600V、污染等级2、JJG724-1991 《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻 器检定规程》、《DL/T967-2005回路电阻测试仪与直流 电阻快速测试仪检定规程》 |
设备成套性
测试仪 | 1台 |
9P接线端子 | 1个 |
用户手册、保修卡、合格证 | 1份 |
