开合式高精度直流漏电流互感器
开合式高精度直流漏电流互感器
开合式高精度直流漏电流互感器
开合式高精度直流漏电流互感器

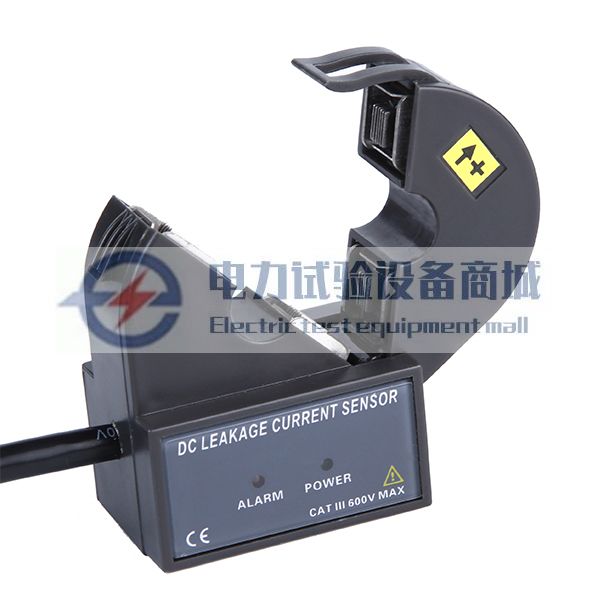

ETCR010KD开合式高精度直流漏电流互感器

ETCR010KD开合式直流漏电流传感器适用于高精度的直流漏电流在线检测。采用开合式CT技术,双层屏蔽、便携式、在线安装,不必断开被测线路,非接触测量,安全、快速,可以连接工业控制装置、数据记录仪、示波器、高精度数字多用表等。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。 ETCR010KD开合式直流漏电流互感器其铁芯采用坡莫合金

  • 详情
  • 参数
  • 评价

         ETCR010KD开合式直流漏电流传感器适用于高精度的直流漏电流在线检测。采用开合式CT技术,双层屏蔽、便携式、在线安装,不必断开被测线路,非接触测量,安全、快速,可以连接工业控制装置、数据记录仪、示波器、高精度数字多用表等。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。

        ETCR010KD开合式直流漏电流互感器其铁芯采用坡莫合金制造,采用双层屏蔽技术,外界磁场的影响极小,确保了常年无间断测量的高精度、高稳定性、高可靠性。互感器的量程、输出信号、输出接口等可按客户要求订制。

            主要功能

            高精度的直流漏电流在线检测

            量程:0.0mA~100mA

            分辨率:0.1mA

            精度等级:3.0

            输出信号:50mV/1mA

            电源:±12V DC

            安全等级:CATⅢ600V

            CT结构:开合式

            CT尺寸:Φ10mm



技术参数

一、量程及精度

量程分辨率精度等级

0.0mA~100mA AC

0.01mA1

二、其它参数

电源  ±12VDC
CT尺寸  Φ10mm
量程  AC 0.0mA100mA
信号输出  50mV/1mA
分辨力  0.1mA
精度等级  ±3.0%
输出方式  感应电流输出

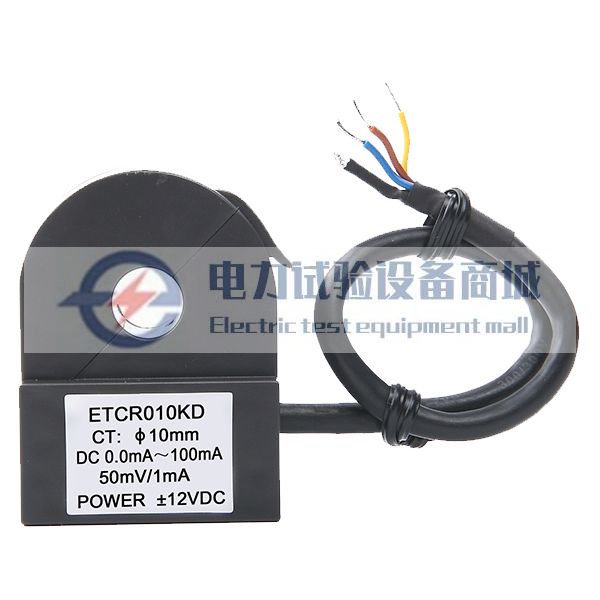

输出接口  4芯线
安全等级  CATⅢ600V
工作温度  -15°C50°C
绝缘强度  AC 3700V/rms(铁芯与外壳之间)
钳表质量  75g

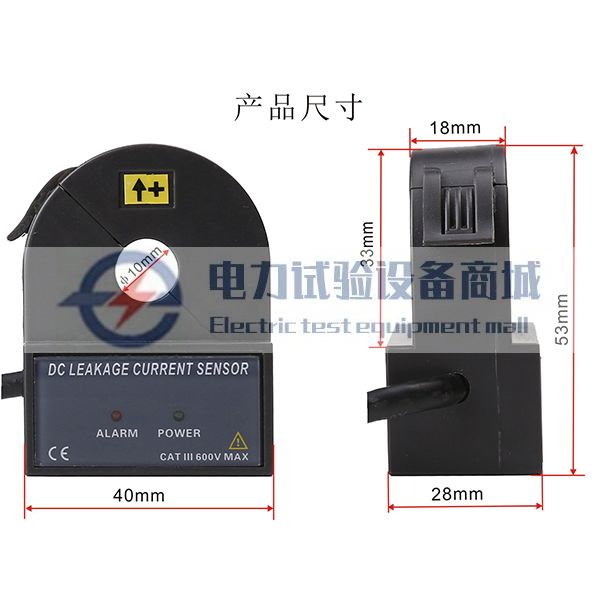

外观尺寸  长xx高:53mm×42mm×28mm

型号对比:

型 号量 程分辨率精度等级输出信号  钳口尺寸质量输出接口
ETCR010KD0.0mA~100mA DC0.1mA3.0 50mV/1mA±12VDCΦ10mm75g4芯线2m
ETCR025KD0.0mA~100mA DC0.1mA3.0 50mV/1mA±12VDCΦ25mm130g5P接线端子
