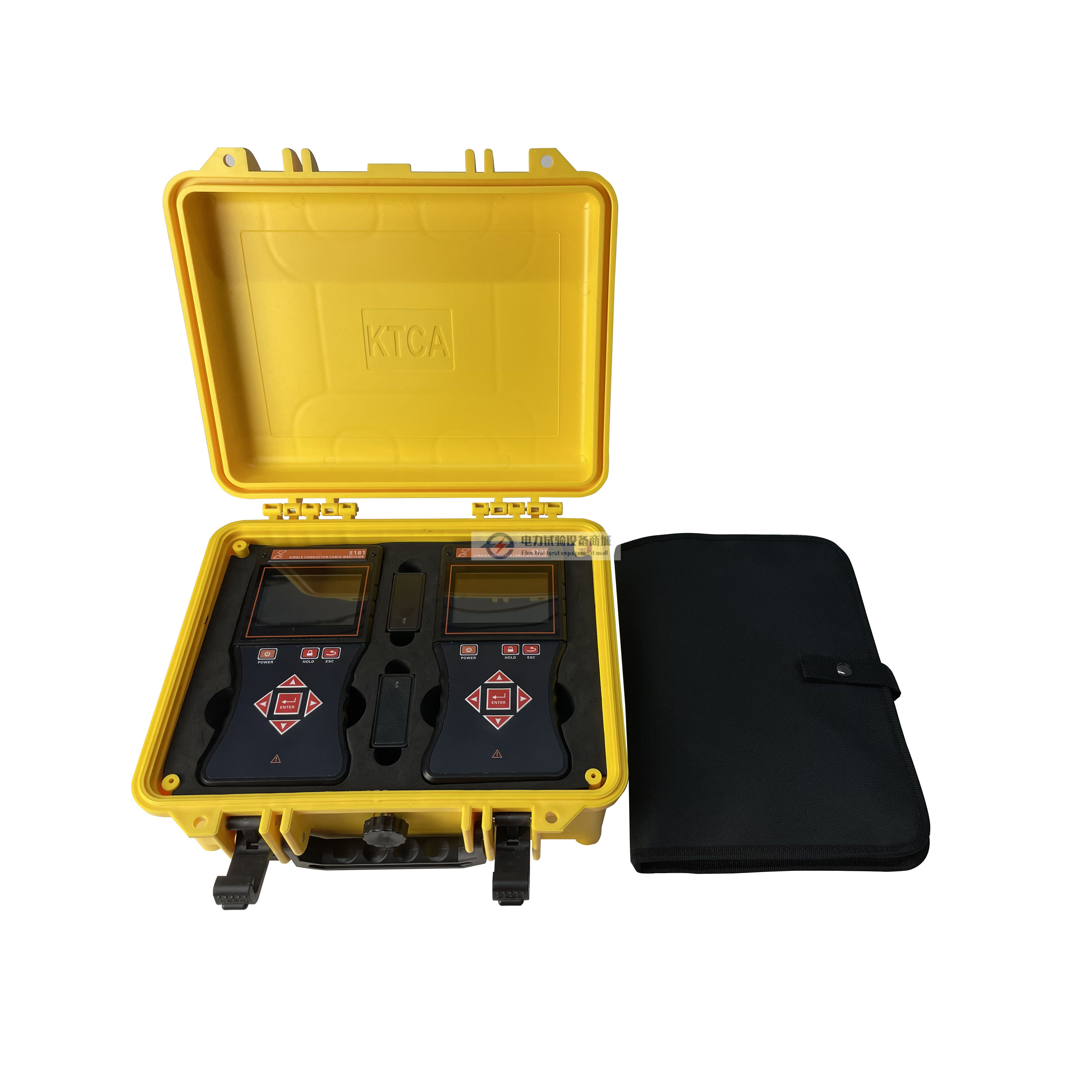

S181 单芯带电电缆识别仪
S181单芯带电电缆识别仪，主要适用于110kV、220kV、500kV单芯带电电缆识别，单芯电缆由于运行安全的需要，多数设计为铠装单端接地，现有的电缆识别设备，识别方法必须是电缆两端铠装接地，所以无法完成单芯带电电缆的识别工作。本识别仪通过卫星授时技术，检测单芯运行电缆工频电流、相位，并分析电流趋势，从而进行唯一性判别电缆，目前该技术处于领先水平。
- 详情
- 参数
- 评价
S181单芯带电电缆识别仪，主要适用于110kV、220kV、500kV单芯带电电缆识别，单芯电缆由于运行安全的需要，多数设计为铠装单端接地，现有的电缆识别设备，识别方法必须是电缆两端铠装接地，所以无法完成单芯带电电缆的识别工作。本识别仪通过卫星授时技术，检测单芯运行电缆工频电流、相位，并分析电流趋势，从而进行唯一性判别电缆，目前该技术处于领先水平。
技术参数
功 能 | 单芯带电电缆识别，交流电流、相位、电流趋势测试，线损电流 |
电 源 | 7.4V 3Ah可充锂电池，充满电连续工作约10小时 |
识别电缆电压低等级 | 主要110kV、220Kv、500kV单芯带电电缆；部分及其他单芯带电电缆 |
电流频率 | 50Hz、60Hz |
额定电流 | 约230mA max |
显示模式 | 3.5寸真彩液晶屏显示，彩色图标指示 |
电流钳方向 | 电缆识别时，两把柔性电流钳箭头方向指向电缆远端 |
接收机尺寸 | 长宽厚207mm×101mm×45mm |
柔性电流钳 | 长约1m，线径约7.5 mm |
识别距离 | 500km以上 |
柔性钳内径 | φ300mm |
引线长度 | 柔性电流钳引线长度：2m |
量程 | 电流：0.00A～2000A AC(50Hz/60Hz) |
相位：1°~360° | |
频率：40Hz~70Hz | |
精度 | 电流：±2%±3dgt |
相位：±5° | |
频率：±2Hz | |
检测速率 | 约15秒/次 |
电缆判别 | 两端仪器所测相位差值小于40°、电流差值小于10%、比例趋势相同，两端比例趋势值 之差小于5dgt，可判断为目标电缆 |
背光控制 | 在功能选择界面下，按上下箭头键可以调节LCD背光亮度 |
自动关机 | 开机约1小时后无操作，仪表自动关机，以降低电池消耗 |
电池电压 | 当电池电压低时，电池电量低图标显示，提醒给电池充电 |
充 电 器 | 9V DC充电器 |
充电接口 | USB充电接口 |
工作温湿度 | -10℃～40℃；80%Rh以下 |
存放温湿度 | -10℃~50℃，≤95％RH, 无结露 |
仪器质量 | 电流钳：约2×170g 接收机：约2×474g(带电池) |
耐 压 | AC2000V/rms(外壳前后两端之前) |
适合安规 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 |
设备成套性
接收机 | 2台 |
工具包 | 1个 |
柔性电流钳 | 2把 |
9V USB充电器、充电线 | 2套（充电器、充电线各2个） |
7.4V锂电池 | 2组（仪表内置） |
说明书、保修卡、合格证 | 1份 |
