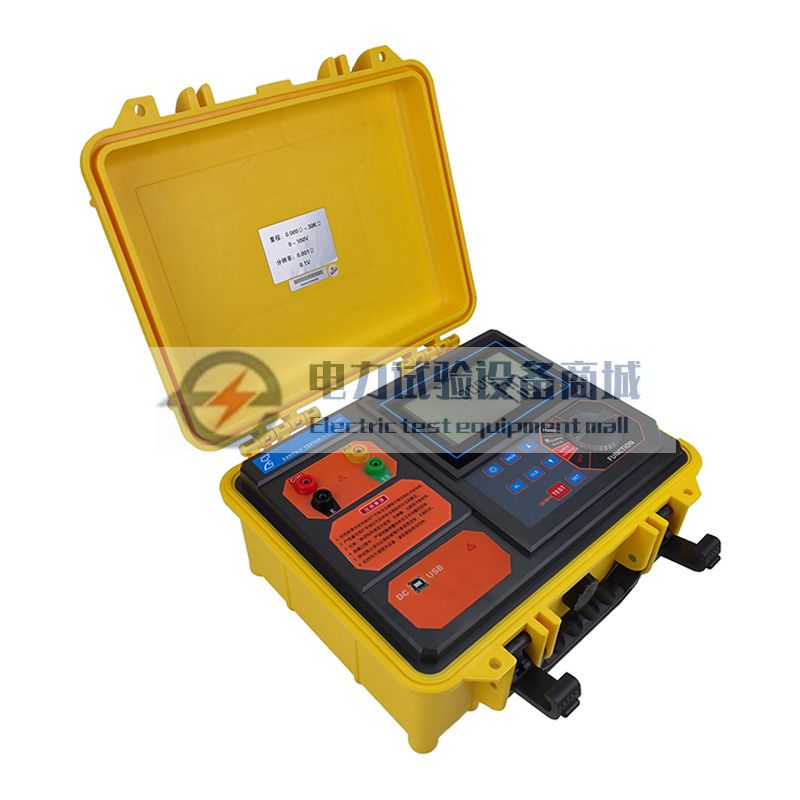

S480 接地电阻/土壤电阻率测试仪

S480 接地电阻·土壤电阻率测试仪是结合新的防雷接地电阻检测标准,专为现场测量接地电阻、土壤电阻率、接地电压、交流电压而精心设计制造的,测试电流达20mA,采用数字及微处理技术,精密4线法、3线法和简易2线法测量接地电阻,导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术,自动识别干扰并选择测量频率,使干扰的影响最小化,提供更加准确的接地电阻值。具有独特的抗干扰能力和环

  • 详情
  • 参数
  • 评价

        S480 接地电阻·土壤电阻率测试仪是结合新的防雷接地电阻检测标准,专为现场测量接地电阻、土壤电阻率、接地电压、交流电压而精心设计制造的,测试电流达20mA,采用数字及微处理技术,精密4线法、3线法和简易2线法测量接地电阻,导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术,自动识别干扰并选择测量频率,使干扰的影响最小化,提供更加准确的接地电阻值。具有独特的抗干扰能力和环境适应能力,重复测试一致性好,确保长年测量的高精度、高稳定性和高可靠性。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。


技术参数

功    能

接地电阻、土壤电阻率测试;接地电压、交流电压测试

电    源

DC 7.4V 1.8Ah可充锂电池,电池充满约8.4V

背    光

可控白屏背光,适合昏暗场所使用

测量方式

精密4线、3线法测量、简易2线测量接地电阻

测量方法

接地电阻:额定电流变极法,测量电流20mA Max

土壤电阻率:四极法(温纳法)

对地电压:平均值整流(P(S)-ES接口间)

量    程

二三四线法测量接地电阻(R):0.000Ω~30000Ω

土壤电阻率(ρ):0.00Ωm~9000kΩm

接地电压:AC 0.0~100.0V

最高分辨率

二三四线法测量接地电阻(R):0.01Ω

土壤电阻率(ρ):0.01Ωm

接地电压:0.1V









精    度









二三四线法测量接地电阻(R):

±2%rdg±0.05Ω(0.000Ω~29.999Ω)

±2%rdg±3dgt (30.00Ω~2999.9Ω)

±4%rdg±3dgt (3000Ω~30000Ω)

土壤电阻率(ρ):根据R的测量精度而定

(ρ=2πaR  a:1 m~100m;π=3.14)

接地电压: ±2%rdg±3dgt

注:1、rC max或rP max时的附加误差≤±5%rdg±5dgt。

(rC max:4kΩ+100R<50kΩ, rP max:4kΩ+100R<50kΩ)

2、5V干扰电压时的附加误差≤±5%rdg±5dgt。

测试电压波形

正弦波

测试频率

128Hz/111Hz/105Hz/94Hz(自动选频)

短路测试电流

AC 20mA max

开路测试电压

AC 40V max

电极间距范围

1m100m

换    挡

接地电阻:0.000Ω~30000Ω全自动换档

土壤电阻率:0.00Ωm~9000kΩm全自动换档

LCD

6位LCD显示,白屏背光

LCD尺寸

128mm×75mm

LCD显示域

124mm×67mm

测量指示

测量中LED闪烁指示,LCD倒计数,进度棒图指示

充电指示

充电时充电器上的指示灯亮红色,充满后亮绿色



仪表尺寸:长宽高320mm×275mm×145mm

外包装尺寸:长宽高400mm×245mm×335mm

标准测试线

4条:红色15m,黑色15m,黄色10m,绿色10m各1条

简易测试线

2条:红色1.6m,黑色1.6m各1条

辅助接地棒

4根:φ10mm×150mm

测量时间

对地电压:约2次/秒;接地电阻:约5秒/次;土壤电阻率:约5秒/次

测量次数

5000次以上(短路测试,测1次,停30秒再测)

线路电压

AC 600V以下测量

通讯接口

具有USB接口,存储数据可以上传电脑,保存打印

通 讯 线

USB通讯线1条,长1.5m

数据保持

保持数据时“HOLD”符号指示

数据存储

2000组,“MEM”存储指示,显示“FULL”表示存储已满

数据查阅

查阅数据时“READ”符号指示

溢出显示

超量程溢出时“OL”符号指示

干扰测试

自动识别干扰信号,干扰电压高于5V“NOISE”符号指示

辅助接地测试

具有辅助接地电阻值测试功能,0.00kΩ~30.00kΩ(100R+rC<50kΩ,100R+rP<50kΩ)

报警功能

测量值超过报警设定值时,“嘟--嘟--嘟--”报警提示

电池电压

当电池电压不足时,电池电压低符号显示,提醒给电池充电。

自动关机

开机15分钟后自动关机

工作电流

待机:25mA Max(背光关闭);背光:25mA Max(单独背光耗电);

测量时:150mA Max(背光关闭)

质    量

仪表:2.66kg(含电池)

总质量:6.88kg(含包装)

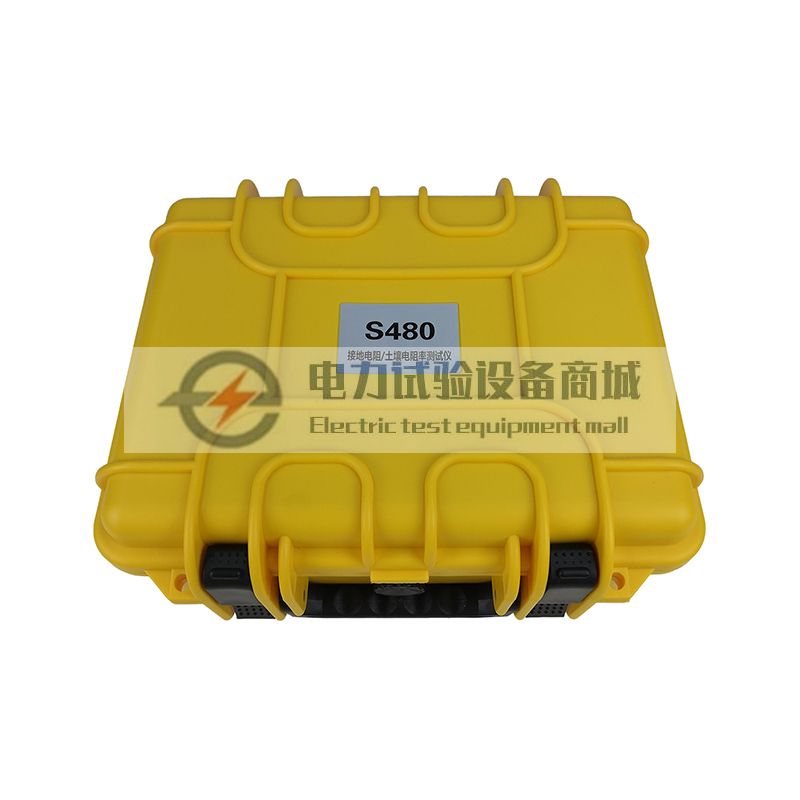

工 具 箱

军用工具箱设计,可承重200kg

工作温湿度

-10℃~40℃;80%rh以下

存放温湿度

-20℃~60℃;70%rh以下

过载保护

测量接地电阻:C(H)-EP(S)-ES各端口间AC 280V/3秒

绝缘电阻

20MΩ以上(电路与外壳之间500V)

耐    压

AC 3700V/rms(电路与外壳之间)

电磁特性

IEC61326(EMC)

适合安规

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2);

IEC61010-031;IEC61557-1(接地电阻);IEC61557-5(土壤电阻率);JJG 366-2004(接地电阻表)。

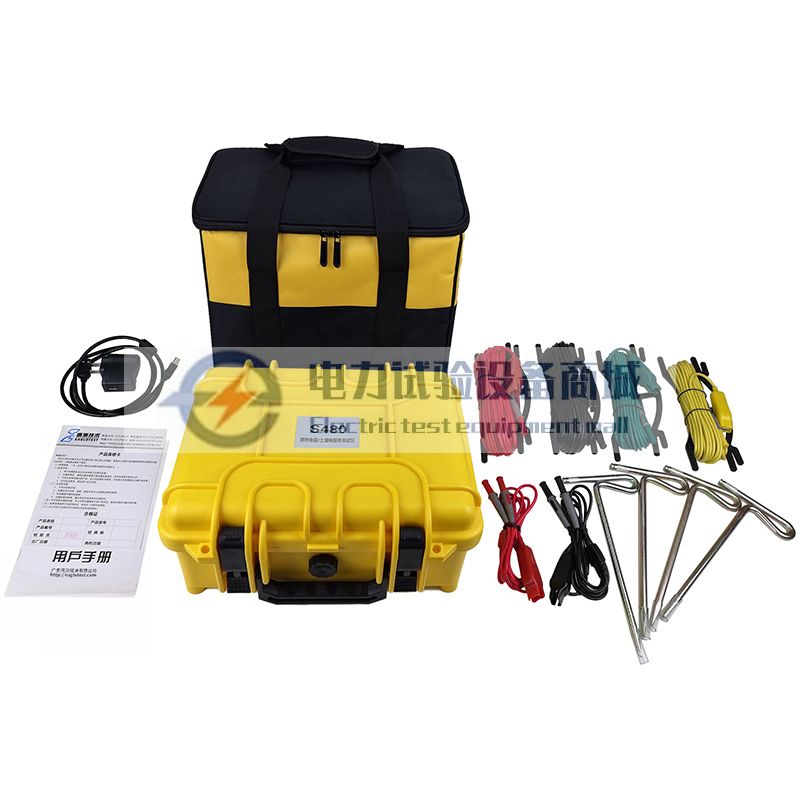

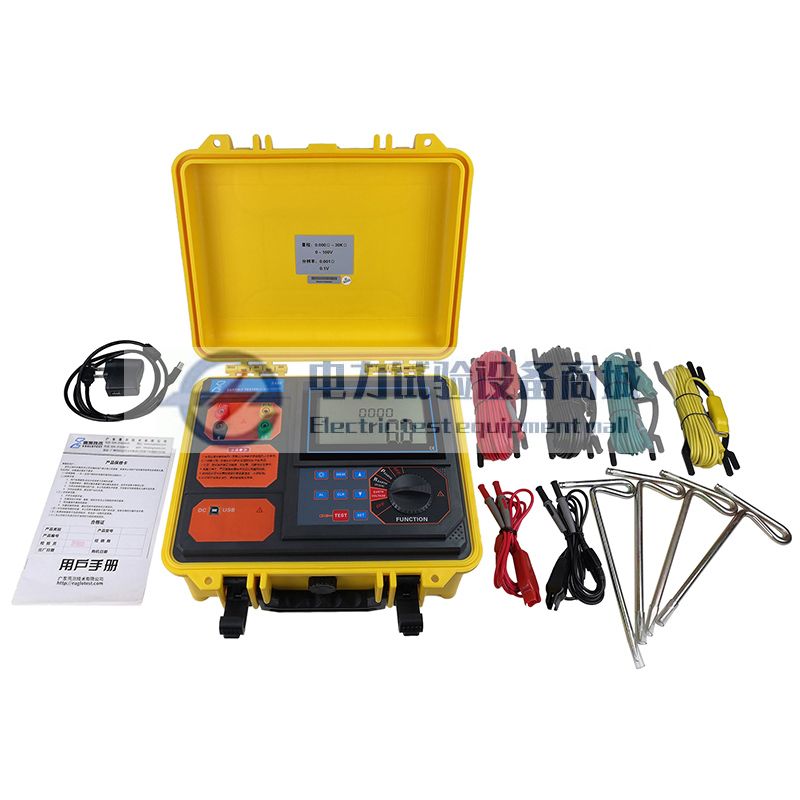

设备成套性

仪表

1台

工具包

1个

辅助接地棒

4根

测试线

4条(红15米;黄10米;绿10米;黑15米)

简易测试线

2条(红1.6米;绿1.6米)

USB充电器、充电线

1套

数据软件(电子版)

1份

用户手册、保修卡、合格证

1份
