S600 手持式局放检测仪

S600 手持式局放检测仪是一种多功能的手持仪器,主要由主机、超声波传感器、地电波传感器、特高频传感器、耳机等组成,用于检测GIS绝缘子、开关柜、变压器、母排(连接处、穿墙套管,支撑绝缘件)、断路器,CT、PT、电缆接头等电气设备的局部放电情况。是基于地电波、超声波、特高频及高频电流检测方法,测试设备的局部放电情况,可以提供可读出的局部放电幅度及图谱波形,可以提供二维、三维图谱的存

  • 详情
  • 参数
  • 评价

        S600 手持式局放检测仪是一种多功能的手持仪器,主要由主机、超声波传感器、地电波传感器、特高频传感器、耳机等组成,用于检测GIS绝缘子、开关柜、变压器、母排(连接处、穿墙套管,支撑绝缘件)、断路器,CT、PT、电缆接头等电气设备的局部放电情况。是基于地电波、超声波、特高频及高频电流检测方法,测试设备的局部放电情况,可以提供可读出的局部放电幅度及图谱波形,可以提供二维、三维图谱的存储以及读出功能等,彩屏LCD显示,不同颜色灯指示检测结果,可以方便、快速评估电气设备局部放电情况。

        通过对局放信号的检测和分析,能判断高压电气设备内部是否存在绝缘隐患,防止潜在事故的进一步扩大。

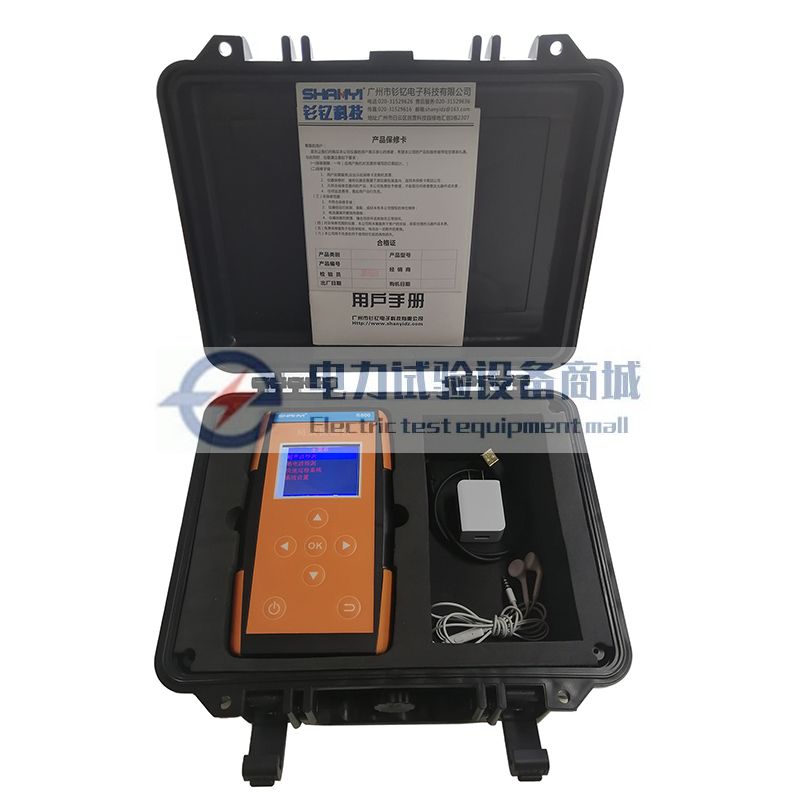

        本仪器主机内置超声波传感器、地电波传感器、蓝牙模块,蓝牙模块与外置的特高频传感器无线通讯。仪器工具箱采用聚丙烯塑胶作为原料,添加新型复合填充料一次注塑成形,密度小、重量轻、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越,其箱体能承受约200kg的压力,确保仪器的运输,存放安全。





技术参数

功    能

GIS绝缘子、开关柜、变压器、母排(连接处、穿墙套管,支撑绝缘件)、断路器,

CT、PT、电缆接头等电气设备的局部放电检测

检测方法

超声波、地电波、超高频方法检测(选购传感器)

电    源

可充锂电池,USB充电接口,充满连续使用约4小时

显示模式

TFT高清彩屏LCD显示,背光功能,适合昏暗场所

LCD

外型尺寸70mm×58mm;显示域65mm×48mm

仪表尺寸

长宽厚:190mm×110mm×36mm

检测带宽

超声波:20kHz~300kHz

地电波:3MHz ~100MHz

超高频:300MHz ~1500MHz

超声波检测

有效值:0~60dbu

50Hz成分:0~100%

100Hz成分:0~100%

地电波检测

正常模式:显示幅值、放电程度指示

脉冲模式:显示幅值、脉冲、周期、放电程度指示

PDL检测:显示幅值、触发时间、放电程度指示

快速巡检系统

超高频PRPS:相位-周期-最大放电量百分比图

超高频PRPD:相位-最大放电量百分比-放电次数图

检测指示

用颜色灯指示所测得的结果的严重程度:绿色表示正常;黄色表示预警;红色表示报警

蓝牙通讯

主机与外置特高频传感器通过无线蓝牙传输信号

内    存

容量:12MB

格 式 化

主机具有格式化功能,恢复出厂设置

语    言

中文、英文

仪表质量

主机约650g(带电池);总质量约2.6kg

工作温湿度

-10℃~40℃; 80%Rh以下

存放温湿度

-10℃~60℃; 70%Rh以下

耐    压

仪表上盖与电池盖板螺钉之间耐受2000V/50Hz的正弦波交流电压历时1分钟

绝    缘

仪表线路与外壳之间、两电压输入端之间≥10MΩ

仪 器 箱

耐压200kg

结    构

双重绝缘

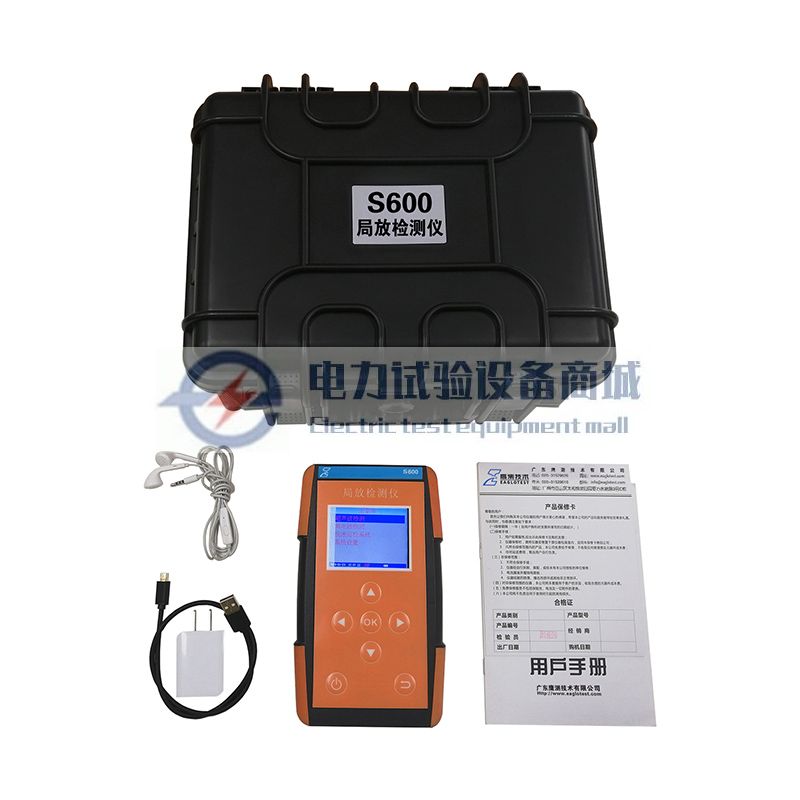

设备成套性

主机

1台

超声波传感器

1个(主机内置)

地电波传感器

1个(主机内置)

特高频传感器

1个(选购)

蓝牙模块

1个(主机内置)

仪表箱

1个

耳机

1副

充电器

1套

锂电池

1块(主机内置)

说明书、保修卡、合格证

1份
