罗氏线圈电流传感器
罗氏线圈电流传感器
罗氏线圈电流传感器

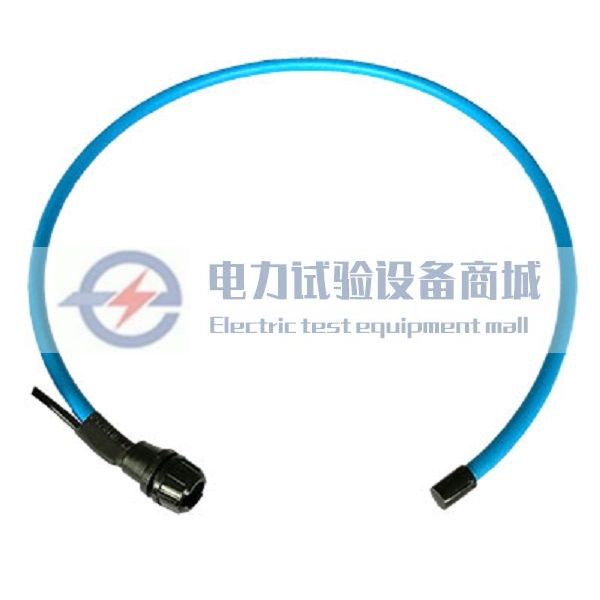

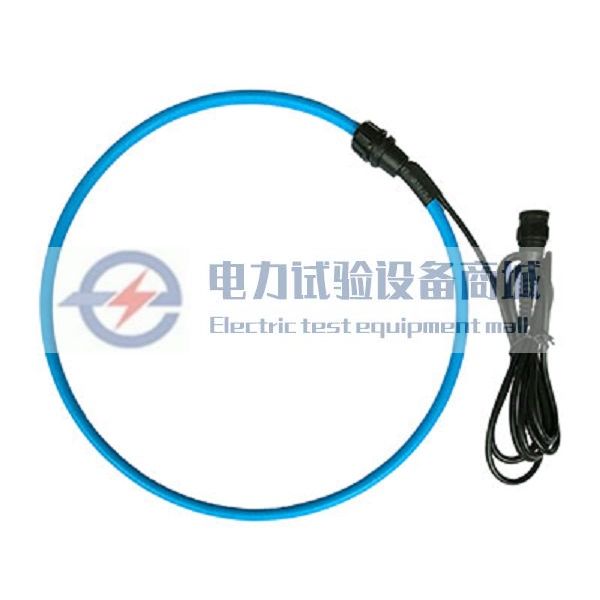

FR100R系列罗氏线圈电流传感器

罗氏线圈电流传感器,罗氏线圈电流传感器优质厂商,罗氏线圈电流传感器最新供应,罗氏线圈电流传感器资讯,罗氏线圈电流传感器价格

  • 详情
  • 参数
  • 评价

        FR100R罗氏线圈电流传感器,是一个在非铁磁性材料上均匀缠绕的环形线圈,无磁滞效应,几乎为零的相位误差,无磁饱和现象,线性度极高。输出信号是电流对时间的微分,通过对输出电压信号进行积分,就可以真实还原输入电流,其测量电流范围可从毫安级到上万安。主要用于交流漏电流、大电流、高次谐波电流、复杂波形电流、瞬态冲击电流、相位、电能、功率、功率因数等检测。搭配积分器,易于集成到其他设备, 如:电能表现场校验仪、多功能电能表、示波器、数字万用表、电缆识别仪、电缆故障检测仪、双钳式接地电阻测试仪、双钳式相位伏安表、数字式电流记录仪等,可在不断电的状态下,对多种电参量进行测量和比对。

        FR100R柔性线圈电流传感器线圈部分无任何裸露金属导体,非接触测量,安全可靠;其体积小、重量轻、外观精美、柔软灵活,适合于狭窄环境和排线密集的场所;测量范围宽、精度高、可靠性强、响应频带宽(0.1Hz-10MHz),用户可根据需求定制线圈长度。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。特别适合继电保护、可控硅整流、变频调速、半导体开关、功率电子转换设备、电弧焊接等信号严重畸变的工业环境。


技术参数

一、型号规格


型号FR100RFR200RFR300R
线圈长度315mm630mm950mm
线圈内径φ100mmφ200mmφ300mm
质量约80g约100g约120g


二、技术规格


功    交流漏电流、大电流、高次谐波电流、复杂波形电流、瞬态冲击电流、相位、电能、功率、功率因数等检测
检测方式柔性CT:输出信号是电流对时间的微分,通过对输出电压信号进行积分,就可以真实还原输入电流
线圈直径φ8mm
量    0A~10kA
输    100mV/1kA(选配积分器可以订做成其它参数输出)
分 辨 0.1A
精度等级±1.0%FS (50Hz/60Hz);23℃±2℃,70%RH以下,导线处于线圈中心位置)
相位误差≤1°(50Hz/60Hz;23℃±2℃)
初始相位90°

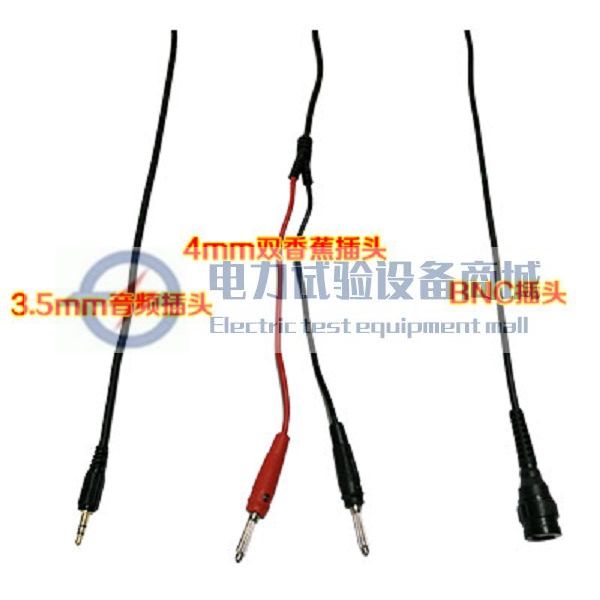

输出接口BNC接头(选配音频插头、香蕉插头、裸线)
输出线长2m
电场干扰无磁滞效应,不受外电场干扰
导线位置被测试导线处于线圈的中心位置,位置误差影响≤±0.3%FS
响应频率0.1Hz~10MHz
线路电压AC 1000V以下线路测试
工作温湿度-20℃~50℃;80%rh以下
存放温湿度-10℃~60℃;70%rh以下
绝缘强度AC 2000V/rms(线圈两端)
适合安规IEC1010-1、IEC1010-2-032、污染等级2、CAT IV 1000V
随机附件传感器:1件
