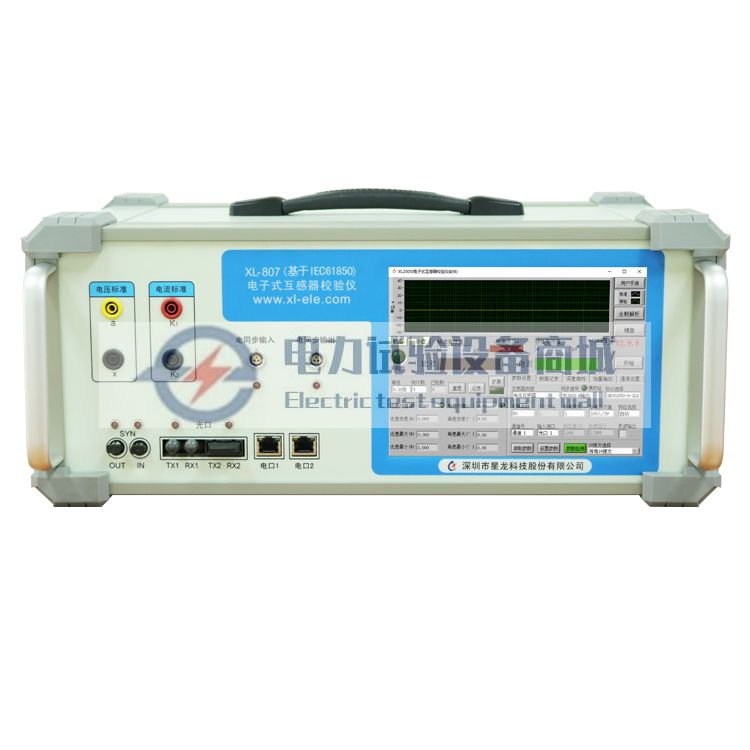

XL-807电子式互感器校验仪 IEC61850

产品介绍

电子式互感器校验仪系列产品，依据《QGDW 690-2011电子式互感器现场校验规范》等规划设计，主要用于对符合IEC61850（-9-1、-9-2、-9-2LE）标准输出的电子式互感器进行校验。校验项目包括：比值差、相位差、延时、极性等。同时配置有小信号输入端子，可对小信号输出的电子式互感器进行校验以及对小信号输入的合并单元进行校验等。

1.主要功能

1. 对符合IEC61850（-9-1、-9-2、-9-2LE）标准的电子式互感器进行校验。
2. 对电子式互感器的极性和延时进行校验。
3. 对小信号输出的电子式互感器进行校验。
4. 对小信号输入的合并单元进行校验。
5. 可输出两路0.05级0~7V的精密电压信号，无需升大电压大电流即可对小信号输入的合并单元进行校验（扩展精密标准源模块）。
6. 能够输出FT3数字信号，无需升大电压大电流即可对支持FT3输入的合并单元进行校验（需要扩展模块）。
7. 能够对FT3输出的电子式互感器进行校验(扩展FT3转换模块)。
8. 能够对传统互感器进行校验（扩展模拟信号转换模块）。

2.主要特点

1. 使用传统互感器校验装置（BHE型）和Agilent 3458A数字多用表实现量值传递。
2. 可使用内置的GPS或高稳定度的晶体输出脉冲同步信号。
3. 能对IEC61850（-9-1、-9-2、-9-2LE）的协议包进行全帧解析，自动分析ASDU个数,采样点数等，可显示所有通道波形图，无需抓包即可直观查看所有通道数据。
4. 具有ST、SC双光纤以太网接口和双RJ45以太网接口，提高可靠性，同时方便接入不同接口的电子式互感器。
5. 6阶准同步算法使得非同步采样的算法误差逼近于零。
6. 采用24Bit AD芯片和512倍过采样技术,大大扩展带宽提高精度。
7. 采用多档位自动切换和FIR滤波器提高动态范围和降低信噪比。
8. 实时显示波形、频率、幅度、相位等数据便于综合分析互感器性能。
9. 带有工控机，800*600触摸屏，更能方便操作。
10. 配有功能强大，操作简便的操作软件，可运行于工控机或笔记本。
11. 可统计比值差及相位差的均值、变差、极值、多次误差等数据，可对电子式互感器的稳定性及线性进行全面检定。
12. 可进行多次谐波分析及对电子式互感器的各次谐波精度进行校验。
13. 可对测试过程全程录制及回放。
14. 可进行丢帧测试，实时的统计丢帧数。
