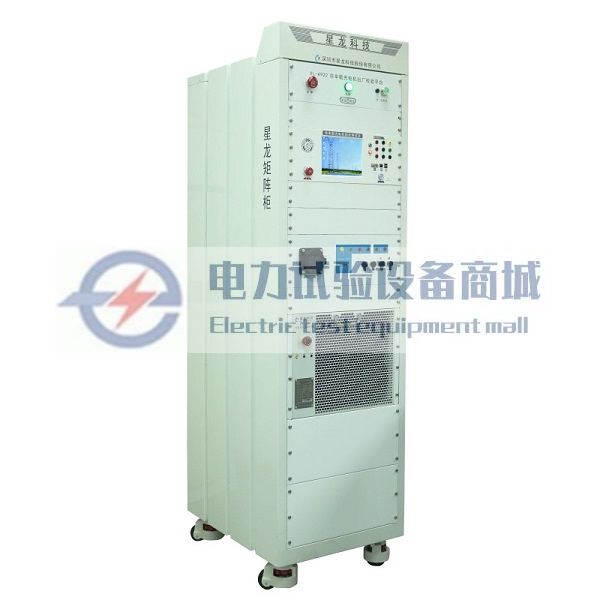

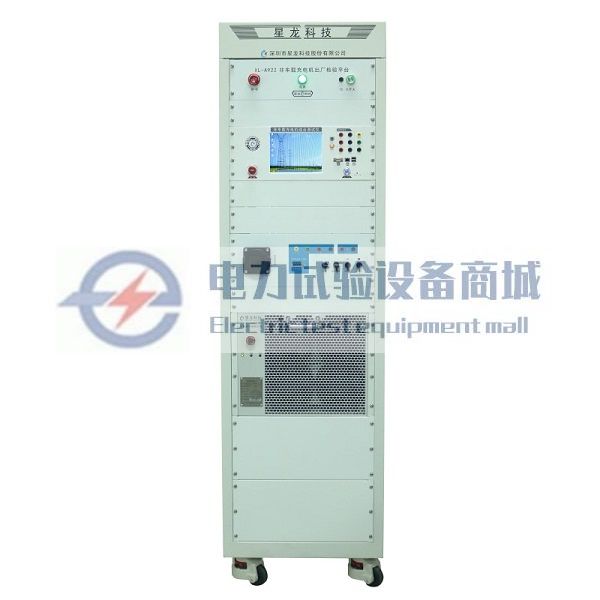

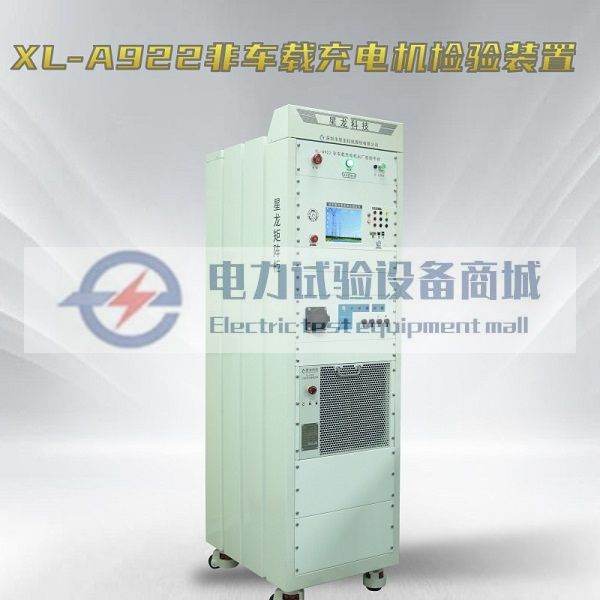

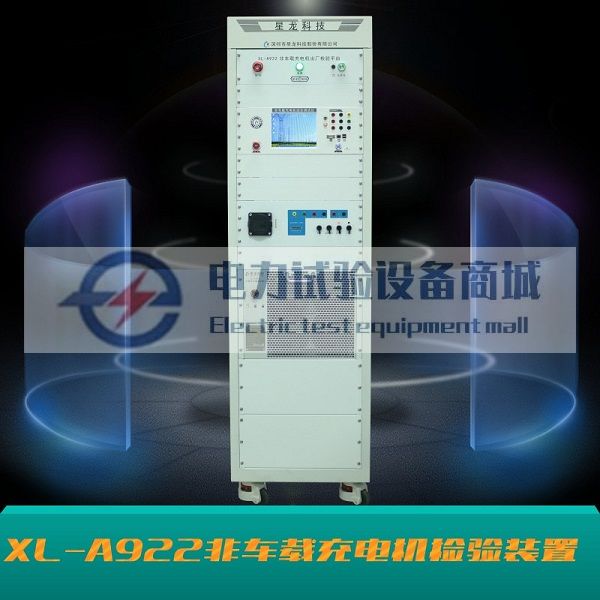

XL-A922非车载充电机检验装置 直流充电桩测试装置

产品介绍

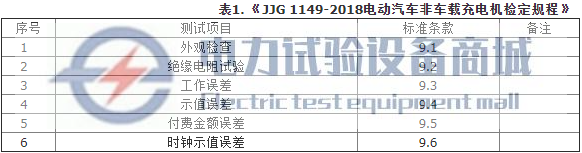

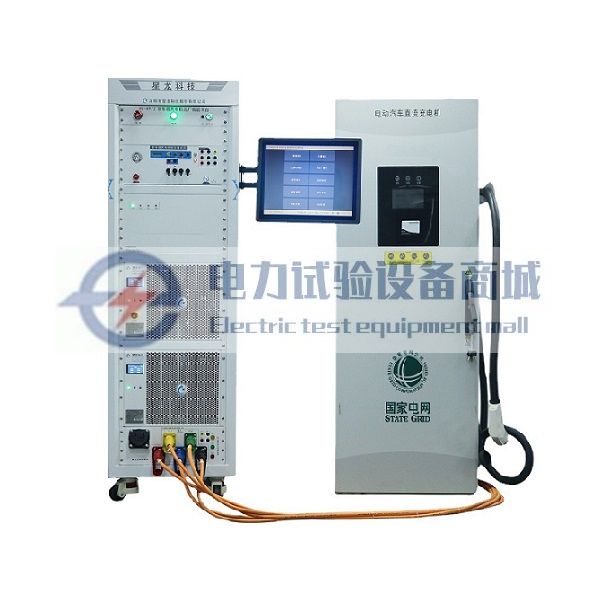

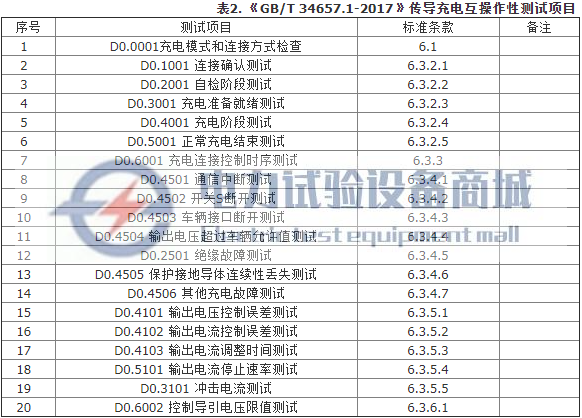

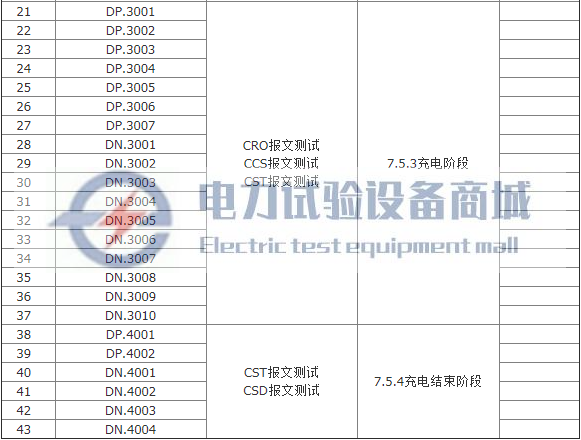

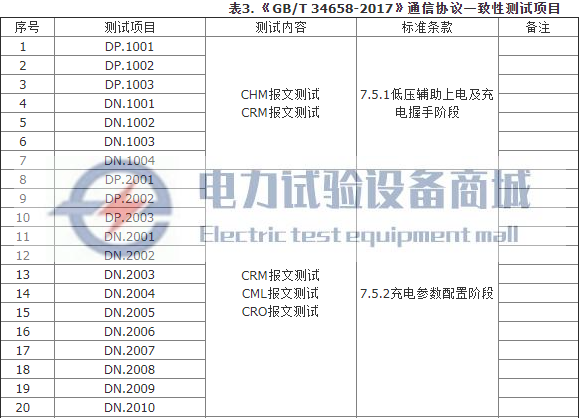

XL-A922非车载充电机检验装置主要由XL-952V非车载充电机综合测试仪和XL-A3603直流可编程负载构成，满足计量检定、互操作性检测、协议一致性检测的测试需求。互操作性检测过程，波形与报文实时图形化显示，工作状态一目了然。设备通过网线连接到路由器，数据可无线传输，可通过平板电脑等无线设备实现远程控制。

2.功能特点：

1) 测试仪内置车辆直流接口电路模拟器，具备控制导引相关电路，可与充电机实现交互；

2) 测试仪内置录波仪，可同时对BMS报文及相关电信号进行实时录波，实现各电信号间的同步，并实现了BMS报文与相关电信号的同步；

3) 测试仪内置功率分析模块；

4) 测试仪内置互操作性相关测试电路，可执行相关的故障动作及相关的检测；

5) 测试仪内置BMS模拟器软件；

6) 测试仪内置1000V绝缘电阻测试仪功能，无需携带分离式绝缘测试仪，即可实现对充电机的绝缘电阻检测；

7) 测试仪面板具备充电枪接口中所有信号的引出接口，信号包含DC+、DC-、GND、S+、S-、CC1、CC2、A+、A-；

8) 测试仪具备电能脉冲输入和电能脉冲输出接口；

9) 测试仪内部具备电池电压模拟器，用于充电机开启的电压检测；

10) 测试仪内嵌GPS模块，实现精确对时；

11) 测试仪内置工控机，自带高清触摸显示屏，具备USB口、串口和网口；

12) 测试仪内置WIFI通信功能，可使用笔记本、平板电脑远程控制，实现所有功能测试；

13) 单个机柜配置60kW恒功率负载；

14) 具备负载扩容接口，可通过级联扩容，直流最大240kW；

15) 额定电压下，最小电流步进0.005A，单台设备具备65536个档位；

16) 负载具备自动换挡功能，具备恒流、恒压、恒阻、恒功率多种工作模式；

17) 负载采用风冷方式进行散热，具备设备温度监控功能，温度过高时断开负载、温度够低时停止风扇运行。
