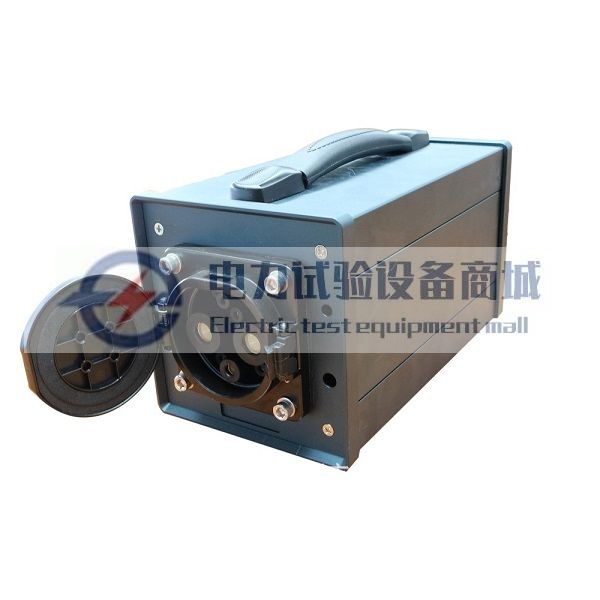

XL-504非车载充电机协议一致性测试仪、BMS通信协议测试

产品介绍

XL-504非车载充电机协议一致性测试仪，是我司自主研发，用来模拟电动汽车电池管理系统，测试非车载传导式直流充电机通讯协议一致性功能的专用产品。该产品小巧、轻便，非常便于电动汽车充电桩企业或者第三方研发测试、现场测试。本产品按照以下标准设计：

《GB/T 18487.1-2015电动汽车传导充电系统 第一部分：通用要求》

《GB/T 27930-2015电动汽车非车载传导式充电机与电池管理系统之间的通讯协议》

《GB/T 34658-2017电动汽车非车载传导式充电机与电池管理系统之间的通讯协议一致性测试》

主要特点

具备车辆控制导引测试功能：提供CC1控制导引电路保证充电枪与测试仪正确连接；通过CC2检测电路检测充电枪的接入；

内部自带高压电源模块，模拟电池电压；

模拟电动汽车BMS系统，模拟车辆与充电机的完整充电通信过程；

按照通讯协议一致性测试标准检验充电机通讯协议一致性，记录充电机通讯报文，并作出分析，帮助测试人员确定充电失败的原因；

通过平板电脑操作，实现无线数据传输和测试，操作便捷，提高测试人员工作效率和积极性。
