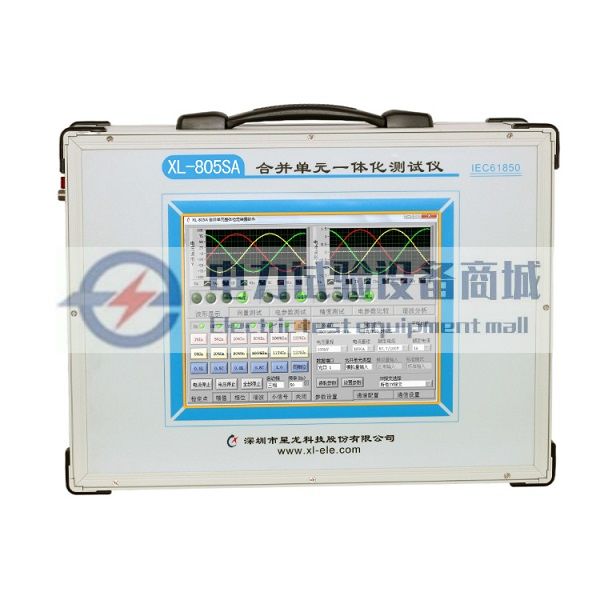

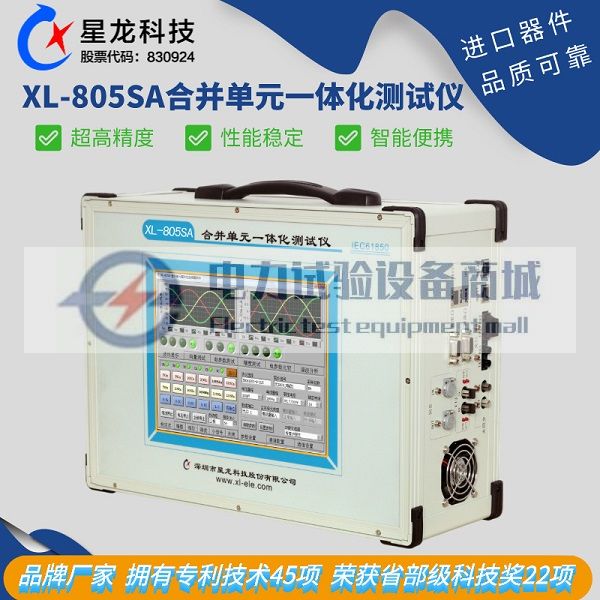

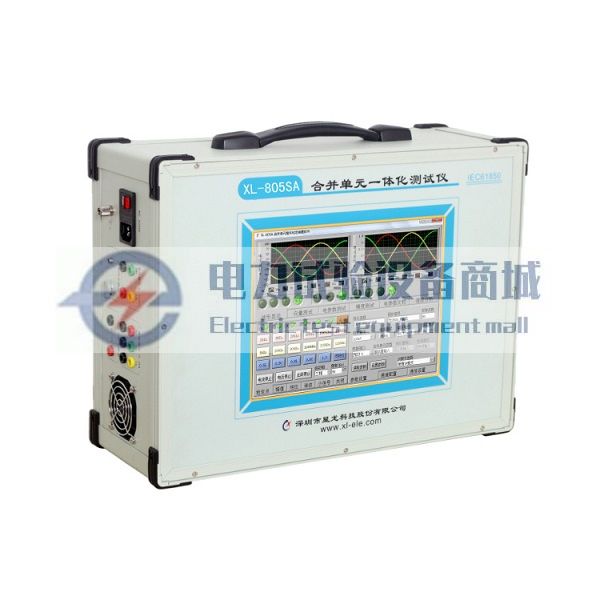

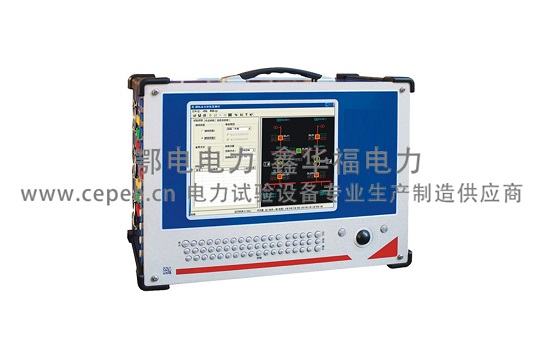

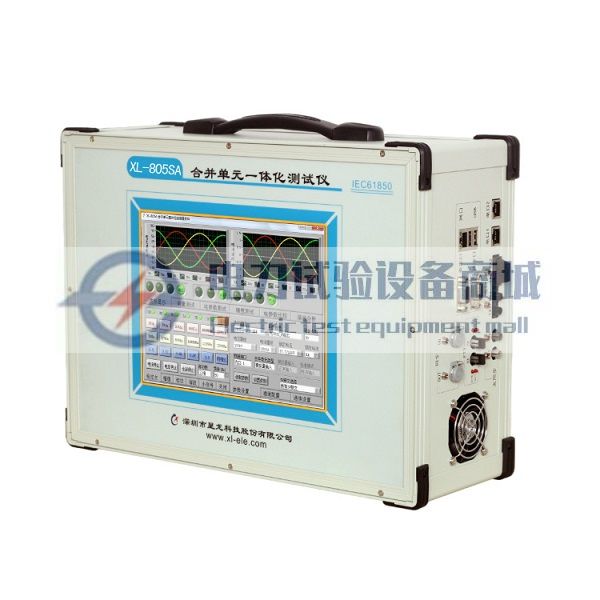

XL-805SA合并单元测试仪 合并单元一体化测试仪 合并单元现场测试

产品介绍

 XL-805SA合并单元一体化测试仪集成了高精度高稳定度的三相标准功率源，加上6路高精度的内部AD采样基准，可直接对被测合并单元进行模拟量加量测试，大大简化了合并单元测试过程中的接线操作。测试仪自身能够支持同步信号输出和输入，能够在同步和非同步模式下测量MU采集交流量的电参数（包括幅值、相位，频率、功率、功率因数等）以及自身标准采样基准测试的交流量电参数，并自动计算出被检交流电参数和标准交流电参数的误差（比差、角差等）。同时，针对国内合并单元测试相关规范的要求，该设备还具备整周波延时、采样响应时间、采样值发布离散值、SV报文完整性、对时误差，守时误差等扩展测试功能。另外，软件还附带SCD解析，全帧解析，协议分析等实用功能模块，让合并单元的现场和实验室变得更加简便和快捷。

1、对模拟量输入式的合并单元进行同步模式下的精度（比差、角差等）测试；

2、对模拟量输入式的合并单元进行非同步模式下的精度（比差、角差等）和延时测试；

3、对模拟量输入式的合并单元的采样响应时间进行测试；

4、对模拟量输入式的合并单元的采样值发布离散值进行测试；

5、对模拟量输入式的合并单元的SV报文完整性进行测试；

6、对模拟量输入式的合并单元的对时误差进行测试；

7、对模拟量输入式的合并单元的守时误差进行测试；

8、对模拟量输入式的合并单元是否存在整周波延时进行测试；

9、对模拟量输入式的合并单元进行双MU联合测试；

10、对模拟量输入式的合并单元各次谐波含有率和总畸变率进行测试；

11、对模拟量输入式的合并单元的各次谐波精度进行测试；

12、对模拟量输入式的合并单元的多个测试项目进行综合自动化测试；

13、对合并单元、保护及测控装置、智能终端等的GOOSE开入、开出功能进行测试；

14、对合并单元的GOOSE一致性功能测试进行测试；

主要特点

内置三相标准功率源、高精度小信号源、FT3数字信号收发模块、IEC61850以太网处理模块等；

内置带触控功能的工控机，让现场操作更加方便快捷；

具有ST/SC双光纤以太网接口和双RJ45以太网接口；

内置高稳定度的时钟晶体可输出高精度的同步对时信号；

采用24Bit AD芯片和512倍过采样技术，大大扩展带宽，提高采样精度；

采用多档位自动切换和FIR滤波器提高动态范围和信噪比；

6阶准同步算法使得非同步采样的算法误差逼近于零；

配有功能强大，操作简便的测试软件，可运行于工控机或外接PC上；

能对IEC61850（-9-1、-9-2、-9-2LE）的协议包进行全帧解析，全帧解析可显示额定延时以及其他所有通道的波形图和协议值；

能对IEC61850（-9-1、-9-2、-9-2LE）的协议包进行协议分析，该功能无需抓包即可很直观地进行协议分析，并可进行品质位的解析；

实时显示波形、幅值、相位、功率、功率因数、频率等参数以便于综合分析；

可自动统计比差和角差的均值、变差、极值、多次误差等数据，可对模拟量输入式合并单元的稳定性及线性进行全面测试；
