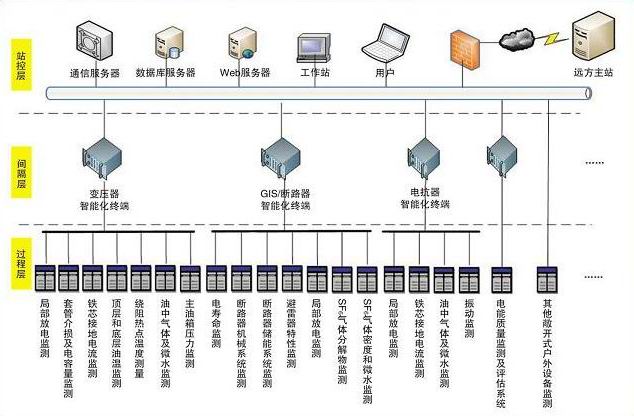

BYSI 变电站智能在线监测系统

1、变压器智能化终端

  ①主变局部放电监测

      脉冲电流法   最小可测放电量：500pC      测量频带：40k-3MHz        脉冲时间分辨率：10μs

      特高频法        最小可测放电量：50pC         频率范围：300MHz-1500MHz

  ② 套管介损及电容监测

      介质损耗因数：0.1%-200.0%     测量精度：±0.05%   电容量：10pF-2μF   测量精度：±0.5%

      套管接地电流：500μA-500mA    测量精度：：±1%

  ③ 铁芯接地电流监测

      接地电流：1mA-5A        测量精度：﹤2.5%

  ④顶层油温监测

      温度范围：0℃-125℃    测量精度：±0.5℃

  ⑤绕阻热点温度测量：采用光纤直接测量热点温度，光纤测温点数量和位置协商确定，测量不确定度不大于1℃

  ⑥油中气体及微水监测

      采用气体传感器检测H2、CO、CH4、C2H4、C2H2、C2H6、CO2；

      采用微水传感器检测：H2O；

      取油方式：油泵强制循环，检测及时，无死区油样，取样后的变压器油回到变压器本体内，不直接排放，不会造成变压器油损耗，取样油能代表变压器中油的真实情况。

      脱气方式：脱气装置稳定可靠，使用寿命满足设备全寿命周期管理规定要求。

      分离方式：油气分离装置满足不消耗油、不污染油、循环取油以及免维护等前提条件，确保监测系统的取样方式不影响主设备的安全运行。

      色谱柱：采用定期自活化技术，使用寿命满足设备全寿命周期管理规定要求。

      检测器：使用寿命满足设备全寿命周期管理规定要求。

      实现变压器油中气体含量的连续监测和记录，具有数据采集、分析处理、故障诊断的功能。

      油气监测进出油管路与变压器预留的法兰对接。

      载气是两瓶，一主一备，确保在载气更换过程中不影响监测设备正常运行。

2、GIS/断路器智能化终端

     主要监测参数和功能：

     ①电寿命监测

         分合闸过程电流波形

         正常工作和分合闸过程电流幅值

         分合闸动作次数、时间及日期

         主触头累计电磨损（以I²T或IT表征）

     ②机械系统监测

         线圈分合闸时间

         分合闸线圈电流波形

          断路器动触头行程及超行程

          断路器分/合状态

     ③控制回路状态监测

         辅助触点动作时间

     ④储能机构状态监测

         储能电机工作电流波形

         储能电机启动次数

     ⑤避雷器特性监测

         系统功耗：采集器：100VA     传感器单元：3VA  工作环境：温度：-40℃-+60℃   湿度：≦99%RH；

       安装接口：满足避雷器泄漏电流表接口结构要求或直接配套提供泄漏电流表；

         技术指标：

                  泄漏电流检测范围：10μA-100mA；精度：±0.5%；

                  容性电流： 10μA-100mA；精度：±0.5%；

                  阻性电流： 10μA-100mA；精度：±0.5%。

      ⑥局部放电监测

          系统功能：1）测量放电信号的幅值、相位、放电频次等基本的局部放电表征参数及各种统计特征参数；

                              2）显示二维（Q-φ，N-φ）、三维（N-Q-φ）放电谱图、工频周期放电图、放电发展趋势图；

                              3）利用各种谱图分析，进行故障诊断，包括GIS、断路器放电模式识别，分析和预测局部放电缺陷的严重程度和发展趋势，对显著异常进行

                              实时报警，为绝缘状态诊断提供基础判据；

                              4）提供放电发展趋势图、监测及报警结果历史查询、报表生成和报警设定等基本功能；

                              5）可连续监测或定时自动启动监测，整个监测过程自动化。

          技术指标：1）系统可确保准确捕捉的最小放电量：10pC;

                              2)设备可检测的最小放电量：1pC（放电源紧邻传感器）；

                              3）传感器检测灵敏度：6mm；

                              4）测量频带：＞300MHz；

                              5）放电脉冲分辨率小于20μs；

                              6）放电故障类型自动诊断正确率不低于95%；

                              7）放电源定位精度﹤50cm；

                              8）具备最大放电量、放电相位、越限次数的放电监测量的趋势显示。

   ⑦SF6气体分解物监测/SF6气体密度和微水监测

          系统功能：1）系统功耗：采集器：100VA     传感器单元：3VA

                              2）工作环境：温度：-40℃-+60℃   湿度：≦99%RH；

                              3）安装接口：满足避雷器泄漏电流表接口结构要求或直接配套提供泄漏电流表；

                              4）具有自动纠正零点漂移的功能。

          技术指标：温度检测范围：10-20.000（μL/L）；精度±2%FS

                              露点检测范围：-60-20℃ ；精度±3℃

                              密度检测范围：0-1.00MPa；精度±1%FS；

                              压力检测范围：0-1.00MPa；精度±1%FS；

                              温度检测范围：150-100℃；精度±0.5℃。

3、电抗器智能化终端

①电抗器局部放电、铁芯接地电流、油中气体及微水在线监测具体技术指标详见变压器综合在线监测系统

②电抗器振动

        实时监测变压器、电抗器的振动幅值，通过分析其振动状态的特征量（峰峰值、有效值、频率等）的异常，及时发现设备内部的电气、机械故障，为变压器、电抗器的状态检修工作提供可靠的辅助依据。

        生成专业图谱（波形频谱图、振动趋势图、棒值图等）。

        历史数据、报警、系统日记查询等。

        技术指标：

                最多可支持32台信号采集分站，32*24路振动信号监测通道；

                测量信号幅值范围：1μm～1000μm；

                测量精度：0.1μm；

                测量频带：1Hz～1000Hz。

4、开关柜智能化终端

       ☆ 实时监测高压开关柜内的空气温度、母排温度；

       ☆ 可将采集到的温度数据按所属变电站、开关柜以及线路进行分别显示，将采集到的温度数据以web的形式发布；

       ☆ 设有温度报警阀值，在客户端弹出报警窗口，可以短信形式通知管理人员；

       ☆ 直接显示实时温度数据和最高温度数据，可按时间段查询历史数据，并绘制曲线，具备电子地图、时间跟踪、记录、备份、打印功能；

       ☆ 可通过软件调节下位机和温度传感器的温度报警阀值和测量时间。

5、过电压监测系统

       ☆实时在线监测、自动跟踪电力系统内外过电压，能在过电压发生时完整、准确地同时记录过电压波形及相关信息；

       ☆高的采样速率：实时采样率可达20MS/s；采样速率从1KS/s 到 20MS/s范围内可以设定

       ☆每通道8M大容量板载内存；

       ☆具备6个采样通道，可记录两段母线A、B、C三相波形（即两个变压器的输出线）。每通道独立工作，满足雷电、操作、谐振和工频过电压的记录要求；

       ☆启动录波电压：额定电压的1.5倍（可任意设置）；

       ☆具有波形复原功能，可对波形进行操作（如拉伸、缩放、通道选择等），附带的两组光标使测量更方便、更准确，具有良好的可扩展性；

       ☆采用SQL server数据库，可查询并显示过电压历史数据；

       ☆响应带宽：0～1MHZ的模拟输入带宽；

       ☆采集全过程可对采样速率、采样深度、输入阻抗、参考位置及保存路径等参数手动或自动设置；

       ☆运行过程实现自动化、智能化，可实现运行过程中无人值守自动进行。

6、变电站电能质量监测及评估系统

        ☆ 电压和电流分析计算程序，可推算出母线电压和电流值及负载量；

        ☆ 综合数据分析可计算有功和无功功率值；

        ☆ 可实时显示电网功率因数、电压、电流、有功功率、无功功率、频率的平均值、谐波总畸变率、1－15次谐波含量和输出口投切状态等信息；

        ☆ 可数据远传至数据服务器，实现存储数据、历史数据查看等；

        ☆ 能捕捉瞬时干扰地波形；

        ☆ 对电压、电流能同时测量；

        ☆ 可测量各次谐波的幅值与相位。

7、其他

        容性设备、避雷器监测根据现场情况及用户需求可进行选择性监测
