BYTUHF 变压器超高频局部放电在线监测系统
1、整体概述 变压器超高频局放在线监测系统是从UHF频段提取局放信号进行分析测量的局放监测产品，本系统根据国家电网企业标准，Q / GDW 383-2009《智能变电站技术导则》规定内容研制的。包括过程层、间隔层及站控层结构，每层之间通信都是按照导则规定的通信和数据交换方式进行。 2、系统特点 系统测量频带为300MHz到1500MHz，频带内驻波比 Z&l
- 详情
- 参数
- 评价
1、整体概述
变压器超高频局放在线监测系统是从UHF频段提取局放信号进行分析测量的局放监测产品，本系统根据国家电网企业标准，Q / GDW 383-2009《智能变电站技术导则》规定内容研制的。包括过程层、间隔层及站控层结构，每层之间通信都是按照导则规定的通信和数据交换方式进行。
2、系统特点
系统测量频带为300MHz到1500MHz，频带内驻波比 Z< 2，能有效抑制各种低频干扰；
变压器整体为全封闭的金属壳体，能有效屏蔽外界电磁干扰信号；
UHF传感器通过放油阀或者人手孔处安装，是非电气接触式结构，对一次设备影响较小，能保障测量人员安全；
本系统具有I2数据远传功能，把测试最终数据通过I2标准数据接口，传输到省级监测中心平台。
3、系统结构
首先由安装在变压器本体上放油阀或者人孔处的超高频探测器，输出信号给智能终端柜内的数据采集装置，使变成数字信号之后，由主IED分析数据并把结果通过IEC61850的通信规约传送到后台数据服务器显示，最后通过I2数据通信规约上传至省公司输变电设备状态监测系统。
4、现场实例
超高频局放传感器安装照片

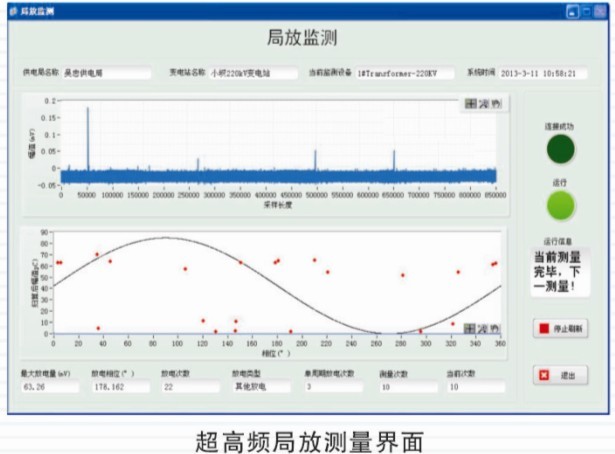

5、软件界面
系统检测频带：300MHz~1500MHz；
最小可监测：实验室-75dBm放电量，现场-70 dBm放电量；
系统可测放电量，放电相位，放电次数，放电脉冲分辨率小于10μs，并可按照客户要求提供有关统计参数；
系统能显示工频周期放电图、二维（Q-φ，N-φ，N-Q）及三维（N-Q-φ）放电谱图；
提供放电发展趋势分析、设置报警、进行历史查询以及打印报表等多项功能；
系统可定时自动启动监测，实现整个监测过程自动化，也可人工实时启动及关闭监测系统；
系统内置四种标准的放电模式库，能进行放电类型识别，还能根据不同类型的放电趋势所造成的绝缘缺陷进行评估，对异常情况进行报警；
系统结构符合智能变电站导则Q / GDW 383-2009《智能变电站技术导则》，适用于变电站的智能化改造和新建智能化变电站。
系统站控层机柜内数据服务器有CAC功能，内置I2数据接口并与目前各个省公司的输变电设备状态监测系统直接通信。
