超高频法变压器局部放电监测装置

ED8070型超高频法变压器局部放电监测装置

ED8070型超高频法变压器局部放电监测装置采用特高频法(UHF)进行变压器局部放电监测,适用于110KV及以上电压等级变压器。变压器局放监测装置有1-4个同步的高速采样通道,每台变压器可以配置1-4个超高频传感器,对各监测点的局部放电信号同时进行采样。装置对局部放电特征量进行分析,通过站控层网路由后台系统调用历史监测信息。

  • 详情
  • 参数
  • 评价

概述

油浸式纸变压器绝缘结构中的某些部位受到了过高的电场强度作用会发生局部放电。例如:匝绝缘的导线表面有尖角、毛刺,或者油箱及某些金属结构件出现尖角等。此外,线匝间、线匝与垫块接触处,均存在“楔形”油隙,其击穿强度较低,在工艺上对这些部位处理不当,也会产生局部放电。

故障统计数据表明:变压器绝缘故障常常起源于局部放电造成的油纸绝缘老化。

ED8070型超高频法变压器局部放电监测装置,克服了传统的脉冲电流法测量频率低、频带窄的缺点,通过安装在变压器放油阀或者人孔盖板上的超高频传感器对变压器内部的局部放电现象进行实时的在线监测,监测到的局部放电信号通过高频电缆线实时传输到现场信号处理系统,对监测信号进行降频、变频、抽样、比较、除干扰等处理判定,形成运行局放量风险评估报告,直接上传到现场后台监控系统或者远传到远程监控中心。

ED8070型超高频法变压器局部放电监测装置采用特高频法(UHF)进行变压器局部放电监测,适用于110KV及以上电压等级变压器。变压器局放监测装置有1-4个同步的高速采样通道,每台变压器可以配置1-4个超高频传感器,对各监测点的局部放电信号同时进行采样。装置对局部放电特征量进行分析,通过站控层网路由后台系统调用历史监测信息。


相关安全法规:

Q/GDW534-2010《变电设备在线监测系统技术导则》6.2中建议220KV及以上GIS和变压器可配置内置式超高频传感器,以满足运行中开展局部放电带电检测需要。对局部放电检测异常的,宜配置局部放电在线监测装置进行连续跟踪监测。

GB/T7354-2003《局部放电测量》及DL/T356-2010《局部放电测量仪校准规范》等均对局部放电检测设备的相关参数及功能有详尽描述。


产品优势

传感器,采用先进的内置式传感器,可将传感器安装在变压器油箱壁或放油阀处,有效屏蔽了外界干扰信号,保证了传感器采集高频信号的纯净度和可信度。

数据显示丰富: 具有在线局放幅值累积图、局放数据显示、单周期图数据显示、短期趋势显示图等,并能完成数据横向对比、不同图表之间的叠加对比功能。

数据采集:可以固定时间或固定时间间隔进行数据采集。

数据接入:在线监测装置通过串口或网络方式接入变电站内综合处理单元。

采用双端定位测量法,可实现对电缆本体产生的局部放电进行实时定位,理想条件下定位精度可达+/-3米。

高精度时间同步,在采用光纤为通讯媒介的情况下,系统通过光同步信号进行同步,同步精度可达30ns;当系统应用于配网电缆时,通过GPS同步授时,GPS提供同步信号以及授时信息,以提供精确触发时间及位置信息给上位机,同步精度可达50ns。

采用高性能FPGA处理器,实现100Msps、12Bit分辨率的高速采样、存储,每次分析可叠加采样50个工频周期以上的数据。

具有公众智能专利技术的同步采集技术和局放定位算法,可定位局放最严重的电缆接头。

基于脉冲电流法(IEC60270标准)的局部放电监测技术,可检测10pC以上局放信号。

可以检测出本次最大放电量,统计每次测量的最大值、平均值。

测量系统可以监测电缆的放电幅值、相位、次数等参数;能显示工频周期放电图、二维(q-φN-φN-q)放电谱图;并提供放电趋势图、设置报警、进行历史查询及打印报表等功能。

当采用纯光纤的数据总线传输模式时,同步精度高,系统稳定可靠。

在无法铺设光纤的情况下,采用3G网络进行数据传输,可节约光纤传输等布线困难 ,降低成本。

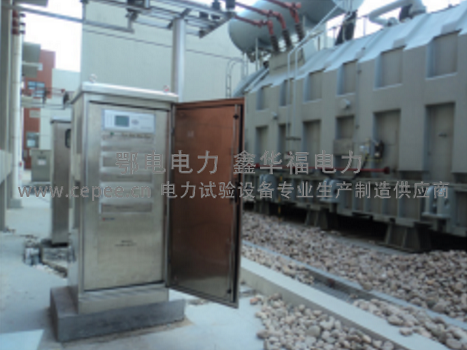

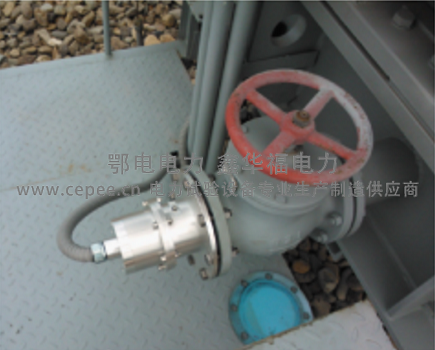

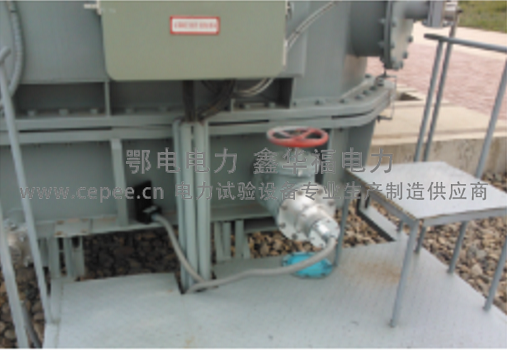

现场安装图:









设备成套性















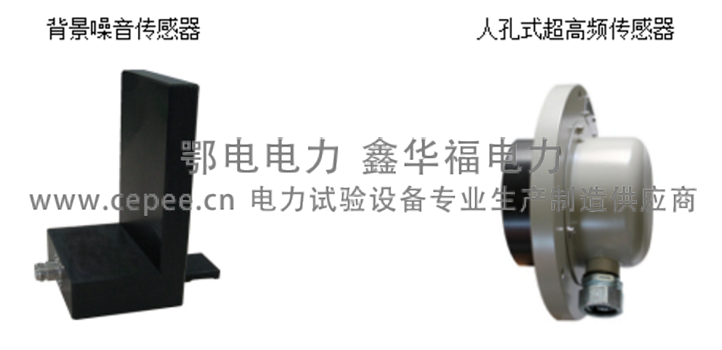

人孔、手孔或        油阀式超高频传感器

采集频率300 MHz~2000MHz
灵敏度10PC
阻抗匹配50欧姆
测量范围10PC-10000PC
接    口N型
外壳材料不绣钢、铝、铁合金等
工作温度范围10℃~230℃
防护等级IP65

噪音传感器

采集频率300 MHz~3000MHz
灵敏度10PC
安装方式磁钢吸附在变压器周边
阻抗匹配50欧姆
输出接头N型

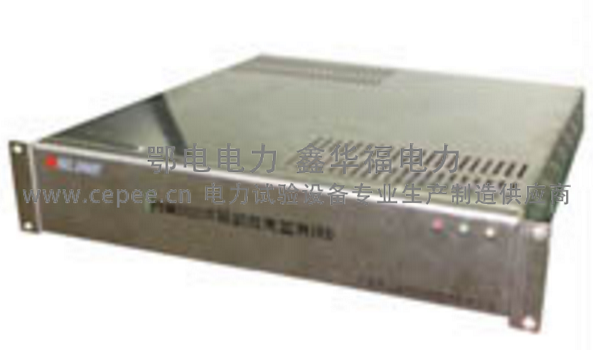

局放IED

电 源AC 220V / 50Hz(±10%)
采集频率500 MHz~1500MHz
IED通道4个
通信485或者IEC61850
运行环境-25℃~70℃、5%~100%RH
接口N型

现场监控柜(选配)

电 源AC 220V / 50Hz(±10%)
漏电保护漏电电流大于10mA自动保护
结构不锈钢喷塑,7035B(室外,IP56)
尺寸(mm)800×600×1500
安装膨胀螺丝安装
电源显示AC220V电压数码表头显示

后台处理系统

服务器研华510系列工控机+戴尔19显示器
安装机柜可选
热交换机可选
客户软件远程控制软件、远程监控分析软件
通讯协议RS485、TCP/IP、IEC6185


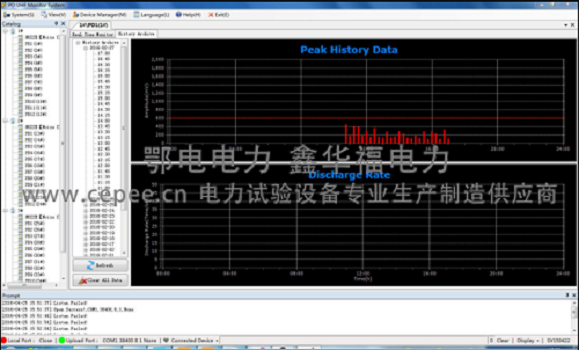

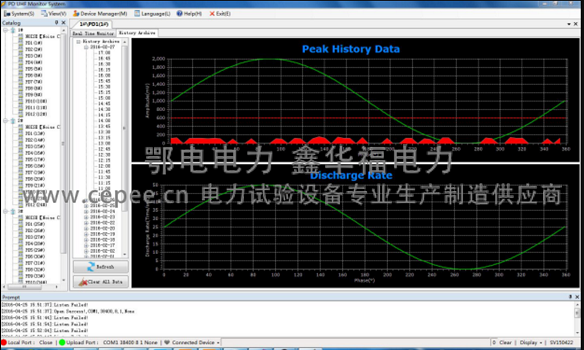

现场监测软件:
