高压开关机械特性测试仪

ED0301G型高压开关机械特性测试仪

产品简介随着社会的发展,人们对用电的安全可靠性要求越来越高,高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。ED0301G型高压开关机械特性测试仪是依据最新的《高压交流断路器》GB1984-2003为设计蓝本,参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分,DL/T846.3-2004为设

  • 详情
  • 参数
  • 评价

产品简介

随着社会的发展,人们对用电的安全可靠性要求越来越高,高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。

ED0301G型高压开关机械特性测试仪是依据最新的《高压交流断路器》GB1984-2003为设计蓝本,参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分,DL/T846.3-2004为设计依据,为进行各类断路器动态分析提供了方便,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。

高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。

产品用途

ED0301G型高压开关机械特性测试仪适合用于进口、国产各厂家多油、少油、SF6、真空等高压开关机械特性测试。亦适用于电磁动作类电器(如接触器、继电器等)的时间测试。

产品别称

高压开关机械特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关特性测试仪、断路器测试仪、开关机械特性测试仪、开关参数测试仪

工作原理

ED0301G型高压开关机械特性测试仪采用回路电阻测试的四端接线方法,实际上是测试开关动作过程中的动态电阻,可以用来测试石墨触头的SF6高压断路器.动态电阻测试通道的工作原理是在断路器石墨触头的两个端子上加载10A恒流源,通过接在断路器两端的另外两根测试信号线(电压信号),测试石墨触头动作时200mV内的动态电压变化波形,由此来测定断路器金属触头的位置,再根据石墨触头的长度来推断出石墨触头真实确切的位置.

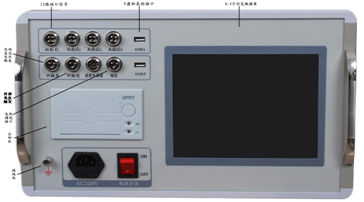

仪器面板介绍


12路端口信号:

可测量12路金属触头断路器的合、分闸、弹跳、同期、同相等时间。

内触发:

是指仪器输出DC30~265V可调直流电源,默认为DC220V,进行分、合闸操作。

外触发:

是指仪器内部直流电源不工作,用现场电源(交流、直流均可),采集断路器的分、合闸电压信号。

接地柱:

现场做实验时,请先接好接地线。

速度传感器接口:

连接直线传感器和旋转传感器以及万能传感器的接口。

打印机:

现场打印所测量数据。

液晶显示屏:

参数设置、测量、数据等显示。

产品特点

(1)、ED0301G型高压开关机械特性测试仪8.4寸彩色大屏,windows操作系统,人性化操作界面,界面直观,触摸屏,便于现场操作人员使用。

(2)、高速热敏打印机,方便现场打印测试数据。

⑶、ED0301G型高压开关机械特性测试仪机内集成式操作电源,无须现场二次电源,现场使用方便快捷。可提供DC30~265V可调电源,电流20A。任意整定分、合闸线圈的动作电压值并可做断路器的低电压动作试验。

⑷、ED0301G型高压开关机械特性测试仪配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头,安装极为方便,简捷。

⑸、ED0301G型高压开关机械特性测试仪适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

⑹、ED0301G型高压开关机械特性测试仪开关动作一次,得到所有数据及图形。

⑺、ED0301G型高压开关机械特性测试仪可存储六千组现试验数据(可扩展存储卡),机内实时时钟,便于存档。

⑻、ED0301G型高压开关机械特性测试仪配备U盘接口,可直接把数据保存到U盘,上传到计算机进行分析、保存。

⑼、ED0301G型高压开关机械特性测试仪同时可测12路金属触头断口。

⑽、ED0301G型高压开关机械特性测试仪内含包络线,通过多台(2-10台)开关测试的数值,生成标准包络线,进行分析对比,还能进行开关震动频率分析。

⑾、ED0301G型高压开关机械特性测试仪内部抗干扰电路可满足500KV变电站内可靠使用。




技术参数

1.时间测量:  12路 固有分闸(合闸)时间

                     分闸(合闸)相内不同期

                     分闸(合闸)相间不同期

                     合闸(分闸)弹跳时间(弹跳次数)

                     测试范围:0.01ms~19000ms,分辨率:0.01ms

2.速度测量: 刚分(刚合)速度

                    指定时间段(行程段或角度段)平均速度

3.测速范围:1mm传感器 0.01~25.00m/s,

                   0.1mm传感器 0.001~2.50m/s

                   0.5°角度传感器 1周波/ 0.5°

4.行程测量:动触头行程(行程)

                   接触行程(开距)

                   过冲行程或反程(超程)

                   传感器:50mm,分辨率:0.1mm

                   360线传感器:360о,分辨率:0.5о

                    选配传感器:300mm、1000mm、加速度传感器

5.电流:最大电流输出为20A。

6.交直流电源 :AC 220V ± 10%;50Hz ± 2%

7.直流电源:输出电压:35~265V连续可调,输出电流:≤ 20A(短时)

8.隔离开关测量范围:

            ⑴、电压输出:DC35~265V(可调);

            ⑵、电源输出时间:0.01-19秒(可设置);

            ⑶、断口信号最大采集时间为19秒;

            ⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数

9.主机体积:380×240×170mm

10.使用环境:  -10℃~+50℃

11.相对湿度:≤90%

设备成套性

ED0301G型高压开关机械特性测试仪主机     1台

附件铝合金包装箱                                     1个

分合闸控制线                                             1根

外触发侦测线                                             1根

传感器线                                                     1根

接地专用线                                             1根

断口测试线                                             10根

电源线                                                     1根

断口短接线                                             2根

短接线40cm                                             2根

短接线80cm                                             2根

旋转测速传感器                                     1个

直线传感器                                             1个

旋转测速磁性座                                     1个

旋转支架                                                     3个

旋转丝杆                                                     4根

永磁座                                                     1个

螺丝                                                             1个

十字起6*38mm                                     1把

平口起3*75mm                                     1把

夹子                                                             16个

内六角扳手                                             2把

热敏打印纸                                             2卷

保险管                                                     3个

合格证                                                     1

保修卡                                                     1

出厂检验报告                                             1

使用说明书                                             2

质量反馈单                                             1
