HTXZ 串联谐振装置总体介绍

产品简介 Product Introduction该装置主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验,具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频控制电源、激励变压器、电抗器、电容分压器、补偿电容器(选配)组成。串联谐振在电力系统中应用的优点:1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电

  • 详情
  • 参数
  • 评价

产品简介 Product Introduction

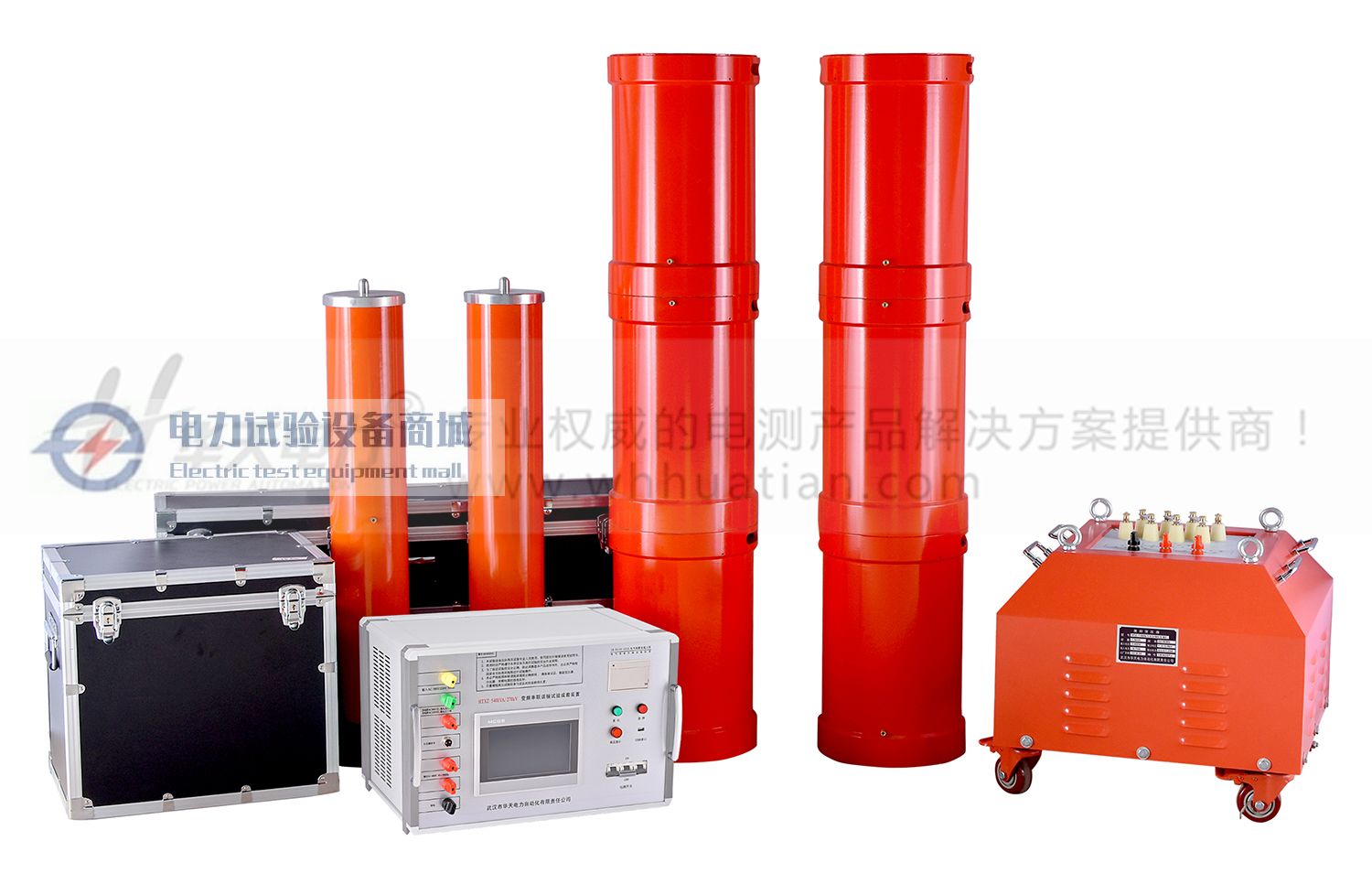

该装置主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验,具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

该装置主要由变频控制电源、激励变压器、电抗器、电容分压器、补偿电容器(选配)组成。

串联谐振在电力系统中应用的优点:

1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的,在整个系统中,电源只需要提供系统中有功消耗的部分,因此,试验所需的电源功率只有试验容量的1/Q。

2、设备的重量和体积大大减少。串联谐振电源中,不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器,而且,谐振励磁电源只需试验容量的1/Q,使得系统重量和体积大大减少,一般为普通试验装置的1/10-1/30。

3、改善输出电压的波形。谐振电源是谐振式滤波电路,能改善输出电压的波形畸变,获得很好的正弦波形,有效的防止了谐波峰值对试品的误击穿。

4、防止大的短路电流烧伤故障点。在串联谐振状态,当试品的绝缘弱点被击穿时,电路立即脱谐,回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时,击穿电流立即上升几十倍,两者相比,短路电流与击穿电流相差数百倍。所以,串联谐振能有效的找到绝缘弱点,又不存在大的短路电流烧伤故障点的隐患。

5、不会出现任何恢复过电压。试品发生击穿时,因失去谐振条件,高电压也立即消失,电弧即刻熄灭,且恢复电压的再建立过程很长,很容易在再次达到闪络电压前断开电源,这种电压的恢复过程是一种能量积累的间歇振荡过程,其过程长,而且,不会出现任何恢复过电压。

产品别称:串联谐振、变频谐振、变频串联谐振、串联谐振试验设备、串联谐振耐压装置、电缆耐压串联谐振装置


产品参数 Product Parameters

工作环境

环境温度-100oC-50oC
相对湿度≤90%RH
海拔高度≤1000m

装置主要技术参数及功能

额定容量324kVA
输入电源三相380V电压,频率为50Hz
额定电压54kV
额定电流6A
工作频率30-300Hz
装置输出波形正弦波
波形畸变率输出电压波形畸变率≤1%
工作时间额定负载下允许连续60min;过压1.1倍1分钟
温升额定负载下连续运行60min后温升≤65K
品质因素装置自身Q≥30(f=45Hz)
保护功能对被试品具有过流、过压及试品闪络保护(详见变频电源部分)
测量精度系统有效值1.5级

激励变压器

额定容量9kVA
输入电压0-400V,单相
输出电压3kV
结构干式
重量约50kg

变频电源

额定输出容量18kW
工作电源380±10%V(三相),工频
输出电压0-400V,单相
额定输入电流45A
额定输出电流45A
电压分辨率0.01kV
电压测量精度1.5%
频率调节范围30-300Hz
频率调节分辨率≤0.1Hz
频率稳定度0.1%
运行时间额定容量下连续60min
噪声水平≤50dB

高压电抗器

额定容量54kVA
额定电压27kV
额定电流2A
电感量68H/单节
品质因素Q≥30(f=45Hz)
结构干式
重量约75kg

电容分压器

额定电压60kV
高压电容量2500pF
介质损耗tgσ≤0.5%
分压比1000:1
测量精度有效值1.5级
重量约10kg
