多功能非接触式接地电阻在线检测仪
多功能非接触式接地电阻在线检测仪
多功能非接触式接地电阻在线检测仪
多功能非接触式接地电阻在线检测仪

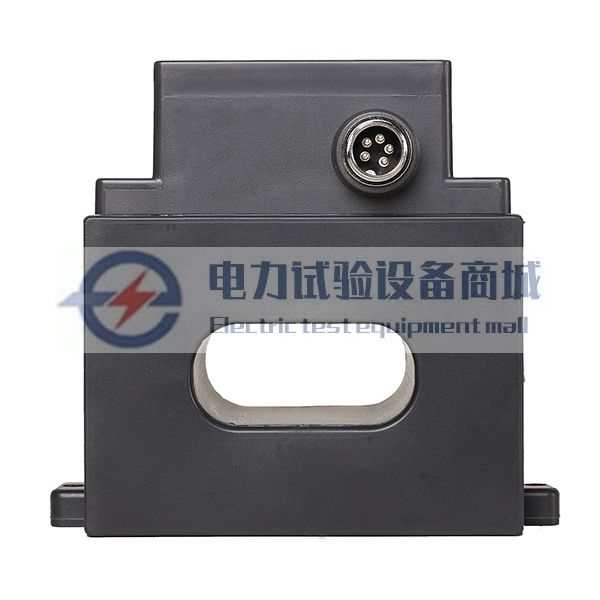

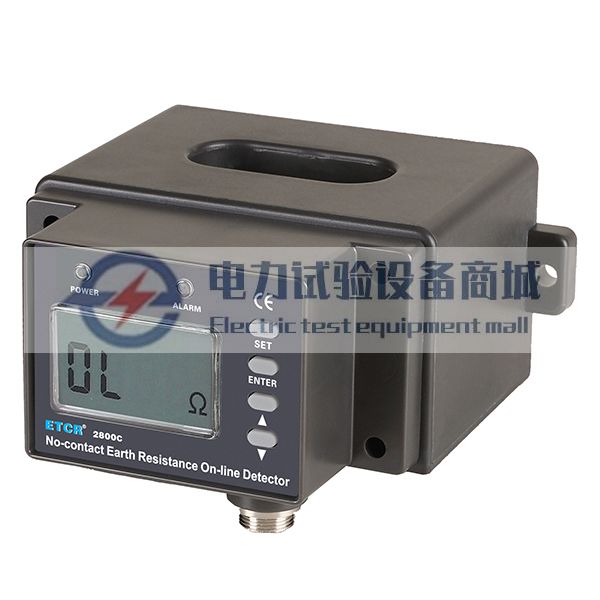

ETCR2800C多功能非接触式接地电阻在线检测仪

ETCR2800C非接触式接地电阻在线检测仪,用于在线监测接地系统的接地电阻,量程:0.010Ω~200Ω。检测仪采用非接触测量技术,接地引下线直接穿过检测仪穿孔,不影响防雷接地效果和设施的正常运行。检测仪结构严密坚固,防雨防尘,可安装在户外使用。确保户外、矿井下、室内等长时间在线检测的高稳定性、高可靠性。ETCR2800C非接触式接地电阻在线检测仪,配置显示屏和报警灯,可随时观察接地电阻值,可设

  • 详情
  • 参数
  • 评价

ETCR2800C非接触式接地电阻在线检测仪,用于在线监测接地系统的接地电阻,量程:0.010Ω~200Ω。检测仪采用非接触测量技术,接地引下线直接穿过检测仪穿孔,不影响防雷接地效果和设施的正常运行。检测仪结构严密坚固,防雨防尘,可安装在户外使用。确保户外、矿井下、室内等长时间在线检测的高稳定性、高可靠性。

ETCR2800C非接触式接地电阻在线检测仪,配置显示屏和报警灯,可随时观察接地电阻值,可设置报警临界值,当接地电阻值大于设定临界值时,报警灯将闪烁,非常适合于无需组建网络时独立安装使用。检测仪配有GPRS通讯及RS485接口可组建网络系统实现实时检测、远程监测。

主要功能

        在线监测接地系统的接地电阻,量程:0.010Ω~200Ω

        配有GPRS通讯及RS485接口

        47mm×28.5mm液晶显示屏

        可组建网络系统实现实时检测、远程监测





ETCR2800C多功能非接触式接地电阻在线检测仪


技术参数

功    能  回路接地电阻在线监测、金属回路联结电阻在线监测、接地状况监测
CT 结 构  闭环
电    源

  检测仪:6VDC~12VDC,50mA Max(选配GPRS 12VDC 150mA Max).

  (Ui:6V;Ii:50mA;Ci:0μF;Li:0mH;Pi:0.1W)(用户外部提供) ,

  本安设备与安全栅的匹配关系:Uo≤Ui,Io≤Ii,Po≤Pi,Co≥Ci,Lo≥Li。

电阻量程  0.01Ω~200Ω
分 辨 率  0.001Ω
精    度  ±2%rdg±3dgt(20℃±5℃,70%RH以下)
CT尺寸  60mm×27mm
溢出指示  测试值大于200Ω时,LCD显示“OLΩ”符号
电源通讯线  1条,长1米(5芯线)
接线标识  红/棕色---电源输入正;黑色---电源输入地;
  绿色---RS485信号正;黄色---RS485信号负;
  白---屏蔽地;
  (电源输入地与屏蔽地可以短路连接)
通讯方式  有线网络组网时:RS485通信方式(支持ModBus协议)
  无线网络组网时:RS485或GPRS通信方式(支持ModBus协议)

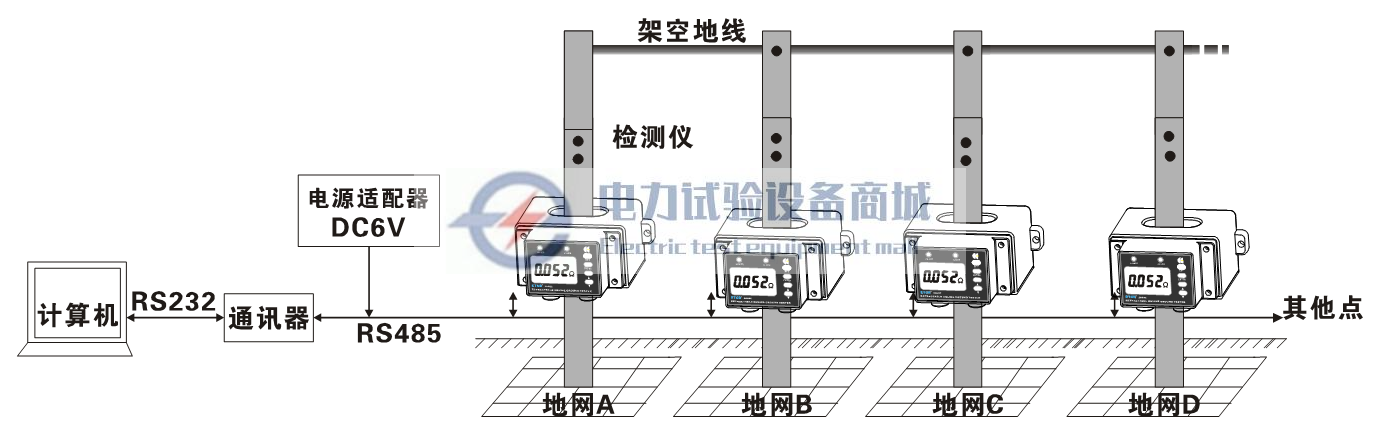

网络点数  有线网络:1~250个接地点,可扩展
  无线网络:60000个接地点,可扩展
通讯距离  有线网络:约1500米,可扩展
  无线网络:不限制
报警指示  检测仪声光报警和LCD显示
报警设置  检测仪面板按键设置、后台设置
数据显示  4位LCD直接显示
LCD尺寸  47mm×28.5mm
外形尺寸  检测仪:144mm×130mm×84mm
质    量  检测仪:约1KG;
工作温湿度  -20℃~55℃;20%RH~90%RH
温湿度误差  不超过5%
换   档  全自动换档
地线干扰电流  应避免
外部磁场  <40A/m
外部电场  <1V/m
单次测量时间  约0.5秒
功    耗  检测仪:50mA Max(选配GPRS 12VDC 150mA Max).
防爆标志  ExiaⅡBT3Ga
防爆合格证号  CE18.2332X
防护等级  IP54
供电方式

  外部提供电源,危险场所使用时,电源必须通过直流信号输入隔离式安全栅

  接入检测仪,安全栅置于非危险场所内

型号对比:

型号CT结构量程区别说明
ETCR2800B闭环0.010Ω~200Ω检测仪无显示屏、指示灯,需要组建网络使用
ETCR2800C闭环0.010Ω~200Ω检测仪自带显示屏、报警设置、声光报警指示
ETCR2800KB开合式0.010Ω~100Ω安装无需断开接地线。检测仪有声光报警指示
ETCR2800KC开合式0.010Ω~100Ω

安装无需断开接地线。检测仪有显示屏、报警设置,声光报

指示

ETCR2800N闭环内置式0.010Ω~100Ω没有外壳,适合二次开发
ETCR2800T闭环外置式0.010Ω~100Ω

304不锈钢外壳,适合二次开发,防爆防撞,防水防尘,耐

低温

ETCR29000.01Ω~2000Ω

需要接地辅助桩,直接跟电脑通信,有显示屏、报警设置,声

光报警指示

ETCR2900B0.01Ω~2000Ω

需要接地辅助桩,直接跟电脑通信,有显示屏、报警设置,声

光报警指示,支持GPRS通讯

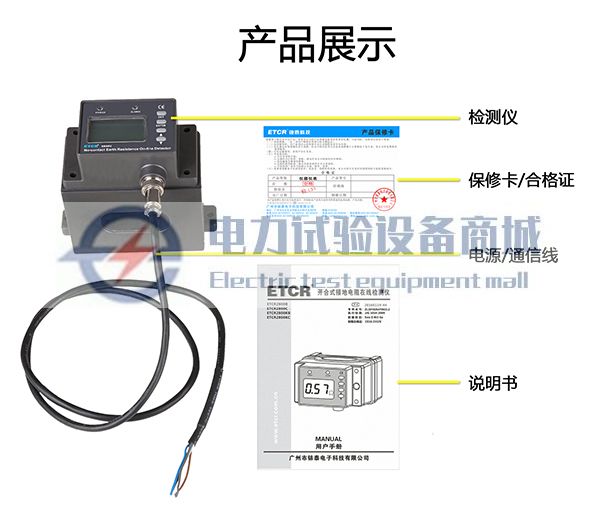

设备成套性

包装外包装纸箱
内包装
附件检测仪1台
连接线1条
用户手册、保修手册\合格证1套
