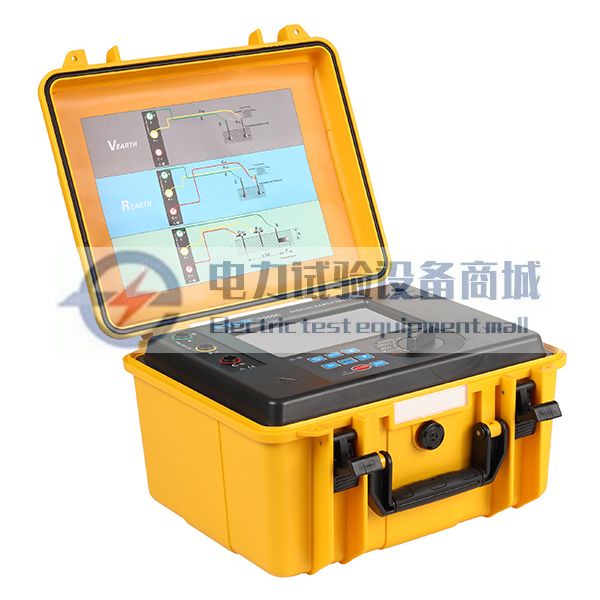

ETCR3000C数字式接地电阻测试仪
ETCR3000C数字式接地电阻测试仪专为现场测量接地电阻而精心设计制造的，采用数字及微处理技术，3线或2线法测量接地电阻，具有独特的线阻校验功能、抗干扰能力和环境适应能力，确保长年测量的高精度、高稳定性和可靠性。仪表外壳采用防水保护箱，防撞、防摔、防水（防护等级IP65）坚固安全耐用，特别适合在户外工地使用。其广泛应用于电力、电信、气象、建筑、防雷及工业电气设备等的接地电阻测量。ETCR3000
- 详情
- 参数
- 评价
ETCR3000C数字式接地电阻测试仪专为现场测量接地电阻而精心设计制造的，采用数字及微处理技术，3线或2线法测量接地电阻，具有独特的线阻校验功能、抗干扰能力和环境适应能力，确保长年测量的高精度、高稳定性和可靠性。仪表外壳采用防水保护箱，防撞、防摔、防水（防护等级IP65）坚固安全耐用，特别适合在户外工地使用。其广泛应用于电力、电信、气象、建筑、防雷及工业电气设备等的接地电阻测量。
ETCR3000C数字式接地电阻测试仪具有独特的线阻校验功能，对现场低值接地电阻测量更精确，能避免因测试线长时间使用线阻变化引起的误差；能避免因测试线未完全插入仪表接口或接触不良引起的误差；能避免因用户更换或加长测试线引起的误差等。
ETCR3000C数字式接地电阻测试仪由主机、监控软件、测试线、通讯线等组成。同时能存储400组数据，通过监控软件实现历史查询与在线实时监控功能，动态显示，具有最大、最小、平均值指示，具有报警值设定及报警指示功能，具有历史数据读取、查阅、保存、报表、打印等功能。
主要功能
精密三线、简易两线法接地电阻测量，对地电压测量、低值电阻测量
接地电阻量程：0.01Ω~2000Ω
接地电压量程：AC 0～600V
数据存储：400组
报警功能：声光报警
技术参数
功能 | 接地电阻测量，对地电压测量，低值电阻测量 |
电源 | DC 7.4V 2600mAh 可充锂电池，电池充满约DC 8.4V |
背光 | 可控白屏背光，适合昏暗场所使用 |
测量方式 | 精密三线测量、简易两线测量 |
测量方法 | 接地电阻：额定电流变极法，测量电流20mA Max； 对地电压：平均值整流 |
测试频率 | 128Hz/111Hz/105Hz/94Hz(AFC) |
短路测试电流 | AC 20mA max |
数据模式 | 平均值、最大值、最小值 |
线阻校验 | 避免因测试线未完全插入仪表接口或接触不良或用户更换加长测试线等引起的误差，使接地电阻测量更准确 |
显示模式 | 4位超大LCD显示，白屏背光 |
测量指示 | 测量中LED闪烁指示，LCD倒计数显示 |
LCD尺寸 | 128mm×75mm；显示域：124mm×67mm |
仪表尺寸 | 高宽厚：280mm×260mm×160mm |
测试线 | 3条：红色15m，黄色10m，绿色5m各1条 |
简易测试线 | 2条：红色1.6m，黑色1.6m各1条 |
辅助接地棒 | 2根：Φ10mm×230mm |
测量时间 | 对地电压：约3次/秒；接地电阻：约15秒/次 |
测量次数 | 5000次以上 (20Ω档测量10Ω，测1次，停30秒再测) |
线路电压 | 测量对地电压：AC 600V以下测量 |
通讯接口 | 具有USB接口，软件监控，存储数据可以上传电脑，保存打印 |
通讯线 | USB通讯线1条，长1.5m |
数据存储 | 400组，闪烁显示“FULL”符号表示存储已满 |
数据保持 | 数据保持功能：“HOLD”符号显示 |
数据查阅 | 数据查阅功能：“READ”符号显示 |
溢出显示 | 超量程溢出功能：“OL”符号显示 |
报警功能 | 测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示 |
自动关机 | 开机后10分钟，自动关机 |
电池电压 | 当电池电压降到DC 7.2V±0.1V时，电池电压低符号“”显示，提醒电池须进行充电。 |
工作电流 | 背光：25mA Max |
待机: 25mA Max(背光关闭) | |
测量：200mA Max(背光关闭) | |
质量 | 仪表：约4730g(含电池) |
测试线：约847g(含简易测试线) | |
辅助接地棒：约468g(2根) | |
总质量：约5kg（含附件） | |
工作温湿度 | -10℃～40℃；80%rh以下 |
存放温湿度 | -20℃～60℃；70%rh以下 |
防护等级 | IP65（合盖时） |
过载保护 | 测量接地电阻：E-P、E-C各端口间AC 280V/3秒 |
绝缘电阻 | 10MΩ以上(电路与外壳之间500V) |
耐压 | AC 3700V/rms(电路与外壳之间) |
电磁特性 | IEC61010-4-3，无线频率电磁场≤1V/m |
适合安规 | IEC61010-1、IEC1010-2-31、IEC61557-1、污染等级2、CAT Ⅲ 300V |
型号对比：
| 型号 | 接地电阻(Ω) | 选择法测 电阻(Ω) | 双钳法测 电阻(Ω) | 土壤电阻 率(Ωm) | 接地 电压(V) | 交流 电流（A） | 数据 存储(组) | 备注 |
| ETCR3000 | 0.00~2000 | 无 | 无 | 无 | 0~600 | 无 | 400 | —— |
| ETCR3000+ | 0.00~2000 | 无 | 无 | 无 | 0~200 | 0～100 | 1000 | —— |
| ETCR3000C | 0.00~2000 | 无 | 无 | 无 | 0~600 | 无 | 400 | 防水保护箱 |
| ETCR3000B | 0.00~30000 | 无 | 无 | 0.00~9000k | 0~600 | 无 | 300 | —— |
| ETCR3100C | 0.00~30000 | 无 | 无 | 0.00~9000k | 0~600 | 无 | 300 | 防水保护箱 |
| ETCR3200 | 0.00~30000 | 0.00~3000 | 0.00~100 | 0.00~9000k | 0.0~100.0 | 0.00~600 | 2000 | —— |
| ETCR3200C | 0.00~300000 | 0.00~3000 | 0.00~100 | 0.00~9000k | 0.0~100.0 | 0.00~600 | 2000 | 防水保护箱 |

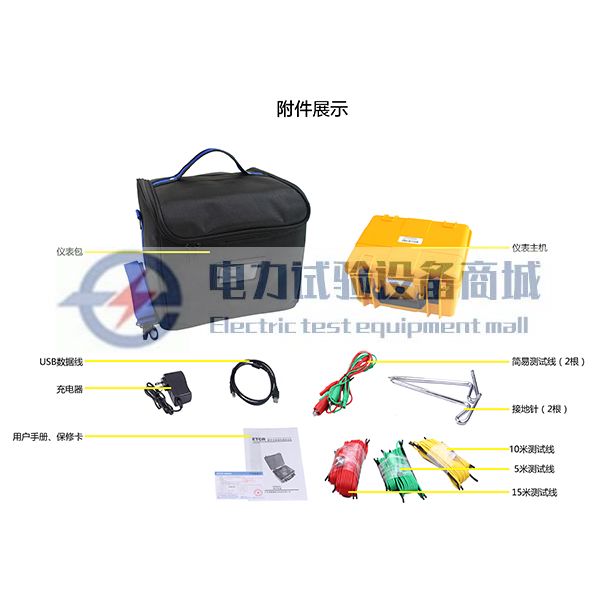

设备成套性
| 仪表 | 1台 |

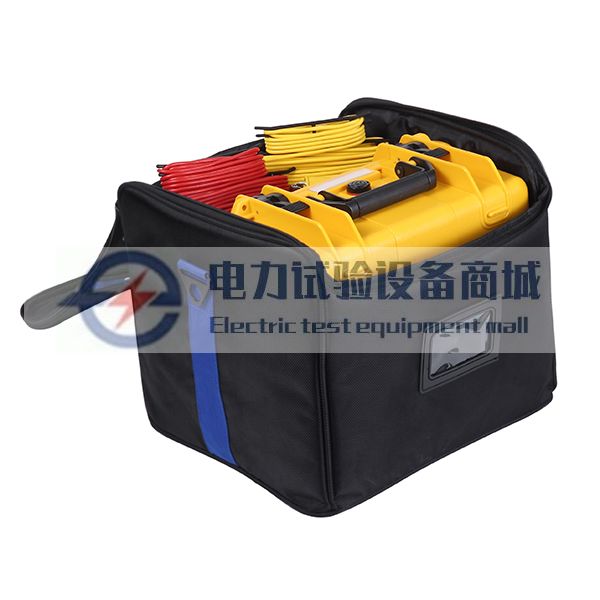

| 仪表袋 | 1个 |
| 辅助接地棒 | 2根 |
| 监控软件光盘 | 1份 |
| USB通讯线 | 1条 |
| 测试线 | 3条 |
| 简易测试线 | 2条 |
| 专用充电器 | 1个 |
| 用户手册/保修卡/合格证 | 1份 |
