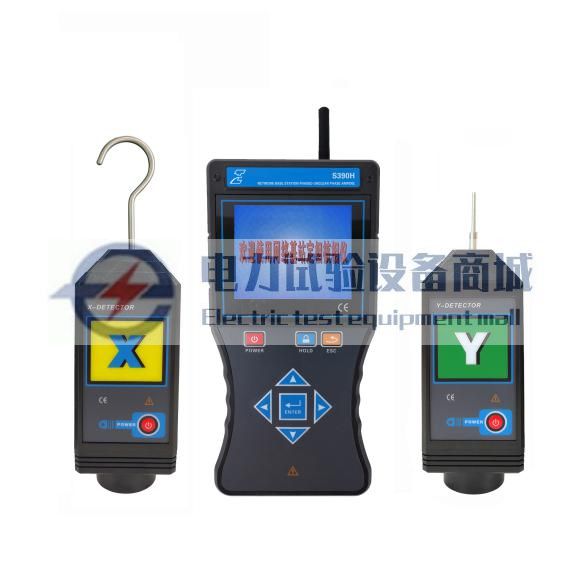

TAG6000H网络基站定相核相仪

TAG6000H网络基站定相核相仪 高低压核相相序系列【网络基站定相核相仪】TAG6000H无线高压卫星授时远程网络基站定相核相仪及系统,简称网络基站定相核相仪,是为了解决同时远程在线测试高低压相位、核相、频率、验电等而研发制造的。TAG6000H 无线高压卫星授时远程网络基站定相核相仪通过网络基站定相,可以准确识别标准A相、B相、C相,完成统一色标工作。本产品具有普通无线高压核相仪、无线高压卫星

  • 详情
  • 参数
  • 评价

TAG6000H网络基站定相核相仪 高低压核相相序系列【网络基站定相核相仪】

TAG6000H无线高压卫星授时远程网络基站定相核相仪及系统,简称网络基站定相核相仪,是为了解决同时远程在线测试高低压相位、核相、频率、验电等而研发制造的。

TAG6000H 无线高压卫星授时远程网络基站定相核相仪通过网络基站定相,可以准确识别标准A相、B相、C相,完成统一色标工作。本产品具有普通无线高压核相仪、无线高压卫星授时定相核相仪、无线高压验电器产品的功能,用户可以根据实际需要选购同时带电流测试功能的钩式探测器。

TAG6000H无线高压卫星授时远程网络基站定相核相仪及系统,简称网络基站定相核相仪,是为了解决同时远程在线测试高低压相位、核相、频率、验电等而研发制造的。通过网络基站定相,可以准确识别标准A相、B相、C相,完成统一色标工作。本产品具有普通无线高压核相仪、无线高压卫星授时远程核相仪、无线高压验电器产品的功能,可以对高低压线路核相、环网柜核相、开关柜核相、中置柜核相,用户可以根据实际需要选购同时带电流测试功能的钩式探测器。

TAG6000H无线高压卫星授时远程网络基站定相核相仪及系统整套系统及设备由全球卫星定位系统、基站群、服务器群、2G/3G/4G通讯网络、315MHz/433MHz无线通讯模块、手持接收器、探测器(采集终端)、GPS天线、GSM天线、GSM卡、伸缩绝缘杆等组成。

全球卫星定位系统:

基站、手持接收器都内置六合一多模卫星授时模块,支持多种卫星导航系统,包括中国的 BDS(北斗卫星导航系统),美国的GPS,俄罗斯的GLONASS,欧盟的GALILEO,日本的QZSS以及卫星增强系统SBAS(WAAS,EGNOS,GAGAN,MSAS),包含32个跟踪通道,可以同时接收六种卫星授时系统的GNSS信号,并且实现联合授时及定位,确保测试精准。

基站群:

基站群由多个基站组成,TAG6000H无线高压卫星授时远程网络基站定相核相仪及系统设计可以兼容255个基站。基站采用全铸铝外壳,防水设计,安装于10kV变压器输出端。其内置GPS模块、GSM模块、315MHz/433MHz无线通讯模块,作为参考标准源,基站将采集到的相位、频率等信号通过互联网传送给服务器,基站检测到的数据作为比对标准源,采集器检测到的数据与基站源数据对比。

服务器群:多个服务器组成服务器群,服务器可以分别接收基站、手持接收器、采集器传来的数据。服务器先将采集器的数据与基站的数据进行分析对比,得出相位差、频率等参数,再将分析结果发送给各手持接收器,手持接收器使用人员就能实时接收任一采集器所检测到的相位、频率信息,同时准确识别标准A相、B相、C相,包括地下室没有任何通讯信号的场所定相核相,并统一色标工作。

探测器:

探测器都内置有GPS模块、GSM模块、315MHz/433MHz无线通讯模块。315MHz/433MHz无线通讯模块便于手持接收器近距离抄表使用;GPS模块、GSM模块与服务器通讯并传输数据。

手持接收器:采用3.5寸真彩液晶屏设计,内置GPS模块、GSM模块、315MHz/433MHz无线通讯模块,接收服务器发送的数据,也可以对采集器、基站抄表。接收器同屏显示实时相位、频率等信息,具有“X信号正常、Y信号正常、Z信号正常、A相、B相、C相、同相、异相”等语音提示,清晰直观,不同功能的接收器显示内容有差别。

绝缘杆:

伸缩绝缘杆,拉伸后长约5米,收缩后约1米,轻便、具有防潮、耐高温、抗冲击、高绝缘、可伸缩等特点,连接采集器,可以挂在线路中测试,也可以根据实际需要加长或减短绝缘杆的长度。

核相时:

空旷地面普通核相距离可达160m,卫星授时核相距离大于500km,能对10V~550kV的电压线路全智能核相,也可用于高压线路和完全密封的环网柜低压感应点核相,其中35kV以下的裸导线探测器可以直接接触核相,35kV以上的裸导线采用非接触式核相,非接触核相是将探测器逐渐靠近被测导线,当感应到电场信号时就可以完成核相,这样无需直接接触高压导线,安全可靠!

整套系统设备非常复杂,服务器、部分基站本公司协同国家电网、南方电网、中国移动等公司已建成。用户只根据实际需要选购不同功能、不同数量的采集器、手持接收器、基站即可,基站同一管辖区内可以安装3~5台。这样就完全实现电网参数智能化、网络化、远程在线遥感遥测的目的。

系统网络结构图如下:



产品技术参数:

系统功能

网络定相核相,地下室没有任何通讯信号的场所定相核相,本地核相;电流、频率、

相位、相序、验电等测试(根据需要选购测试电流功能的探测器)

   源

 站:AC 380V (三相四线)

接收器:7.4V可充锂电池,连续工作约4小时

探测端:3.7V可充锂电池,连续工作约8小时

核相模式

基站定相核相模式、卫星授时模式、普通核相模式

电流测试

钩式CT,内置柔性线圈检测电流(选购电流功能的探测器)

电流采集器

一体化钩式设计,可测试Φ168mm的导线,或Φ168mm×245mm的母排(选购)

RF频率

315MHz、433MHz无线传输

通讯方式

基站与服务器采用4G通讯,手持接收器与服务器采用4G通讯,接收器与采集器采用

315MHz/433MHz无线通讯,确保网络通讯安全稳定。

核相距离

卫星授时核相距离达500km以上

本地核相距离约160m

探测器与接收器通讯距离约80m

显示模式

3.5寸真彩液晶屏显示

   程

核相电压等级:AC 1V550kV

相位:360°

电流:020000A(选购)

频率:45Hz75Hz

1°;0.01A(选购)0.1Hz

   度

(23℃±5℃,80%RH以下)

基站定相核相、卫星授时核相: ≤±10°

(当基站或测量端的电网负荷率比较高时相位:≤±25°)

普通核相:≤±10°

电流:±2%

频率:≤±2Hz

相别定性

XY两接收器显示的实时相角差在330°~360°或0°~30°为同相或A相;在90°~150°

异相或B相,在210°~270°为异相或C相

语音功能

A相、B相、 C相、X信号正常、Y信号正常等语音功能

持续核相时间

在卫星授时模式下,卫星授时成功后,若无卫星信号可持续核相30分钟以上,

满足地下室、矿井下核相

绝缘杆尺寸

拉伸后长约3m;收缩后长约1m

核相方式

接触核相:35kV及以下裸导线,或110kV以下有安全绝缘外皮的导线直接接触核相。

(带绝缘杆操作)

非触核相:35kV以上裸导线,或110kV以上线路采用非接触核相。(带绝缘杆操作)

基站天线

GPS球形天线,线长5米;4G天线,线长5米

验电指示

探测器“嘟--嘟--嘟”蜂鸣声

   档

自动换档

采样速率

2次/秒

首次搜星时间

第一次开机搜星时间约3-5分钟,开机后第二次搜星时间约30秒,后续热启动约1秒,

搜索卫星时主机正面水平朝天,在四周空旷的场所搜索卫星。

卫星授时精度

小于30nS

仪表尺寸

基站:长宽厚300mm×200mm×85mm

核相探测器:长宽厚145mm×60mm×48mm(单功能)

电流探测器:长宽厚310mm×270mm×52mm(选购)

接收器:长宽厚250mm×100mm×40mm

背光控制

上下箭头键调整背光亮度

感应强度控制

根据感应的电场强弱不同,探测器能自动控制放大倍数,便于排线密集场所核相

数据保持

测试模式下按HOLD键保持数据,再按HOLD键取消保持

退出功能

ESC键退出当前功能界面,返回上级目录

数据查阅

ENTER进入数据查阅模式后,按箭头键翻阅所存数据

搜星指示

搜索卫星时动态显示“----”符号

自动关机

开机约30分钟后,仪表自动关机,以降低电池消耗

额定电流

探测器:35mA max;接收器:300mA max;基站:10mA max

电池电压

当电池电压低时:探测器电源指示灯慢闪,提醒充电;

接收器电池电压低符号显示,提醒充电

仪表质量

 站:1.6kg(含配件)

探测器:205g(含电池)

接收器:395g(含电池)

绝缘杆:1.45kg

总质量:12.6kg(含仪表箱)

工作温湿度

-10℃40℃;80%Rh以下

存放温湿度

-10℃60℃;70%Rh以下

   扰

无特强电磁场;无433MHz、315MHz同频干扰

绝缘强度

绝缘杆:AC 110kV/rms(5节绝缘杆全部拉伸后,两端之间)

探测器:2000V/rms(外壳前后两端之前)

接收器:2000V/rms(外壳前后两端之前)

   构

防滴漏Ⅱ型、IP63

适合安规

GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力

行业标准《带电作业用1kV35kV便携式核相器通用技术条件

DL/T971-2005》要求

符合IEC61481-A2:2004;IEC 61243-1 ed.2:2003标准

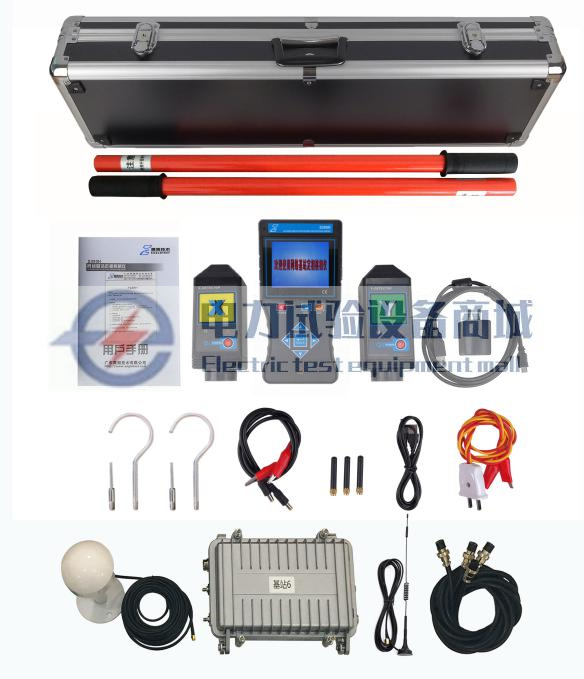

产品成套性:

基站

1台

通用采集器

2个(X、Y各1个)

环网柜专用采集器

2个(X、Y各1个)

4G天线

3根(其中1根外置天线,引线长5米)

GPS球形天线

1套

4G卡(兼容2G/3G/4G)

2张(赠送5年通讯费)

伸缩绝缘杆

2根

铝箱

2个

探钩、探针

4根(各2根)

8.4V 1A充电器

1个

锂电池

3个(仪表内)

自校线

1根

辅助测试线

2根

用户手册、保修卡、合格证

1套
