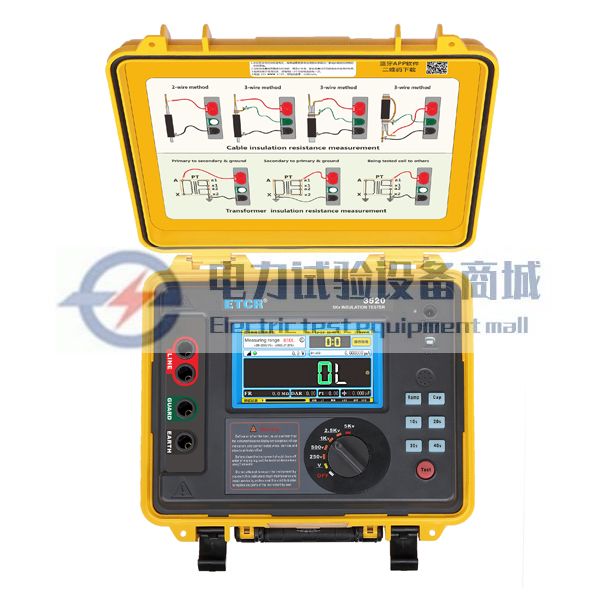

ETCR3520高压绝缘电阻测试仪

ETCR3520高性能高压绝缘电阻测试仪,仪表拥有完善的各种绝缘电阻参数测试功能和良好的抗干扰能力,能用于变电站等有强感应电环境下大容量高压电气设备、输电线路绝缘电阻的测试。仪表采用真彩触摸屏,所有测试数据及电池电量同屏显示一目了然,旋钮开关和按键组合使得操作非常简单。用户无需费力记忆操作方法,点击屏幕的“HELP”即可弹出操作方法,有效指引用户操作仪表。仪表具有快速放电功能,瞬间

  • 详情
  • 参数
  • 评价

        ETCR3520高性能高压绝缘电阻测试仪,仪表拥有完善的各种绝缘电阻参数测试功能和良好的抗干扰能力,能用于变电站等有强感应电环境下大容量高压电气设备、输电线路绝缘电阻的测试。仪表采用真彩触摸屏,所有测试数据及电池电量同屏显示一目了然,旋钮开关和按键组合使得操作非常简单。用户无需费力记忆操作方法,点击屏幕的“HELP”即可弹出操作方法,有效指引用户操作仪表。仪表具有快速放电功能,瞬间释放被测物的电压,无需外加放电回路,仪表的电压监视器自动监测被测物带电电压,电压超过36V自动禁止测试有效保护仪表和操作人员。 仪表采用大容量充电锂电池组。仪表的测试计时器自动记录测试时间、存储含有日期时间的测试结果,触摸屏可以非常方便的查阅记录的历史数据,完全隔离的USB接口可将测试数据安全的上传到PC机。仪表配置带有双层绝缘及屏蔽层的测试线,高压棒配有可更换的鳄鱼夹及钩子,可适应各种测试场所。仪表采用坚固的双层外壳结构,仪表外箱防护等级IP65,能防止运输存储过程中水分灰尘的侵入及防止撞击有效保护仪表。

        ETCR3520高性能高压绝缘电阻测试仪,仪表具有绝缘电阻测试(IR);极化指数测试(PI);吸收比测试(DAR);斜坡测试(RAMP);滤波测试(FR,10S、20S、30S、40S四种选择);电压测试(V);电容测试(uF);电流测试(nA)等功能。是电力、电信、气象、机房、油田、机电安装和维修以及工矿企业供电部门常用而必不可少的仪表。

 产品特点

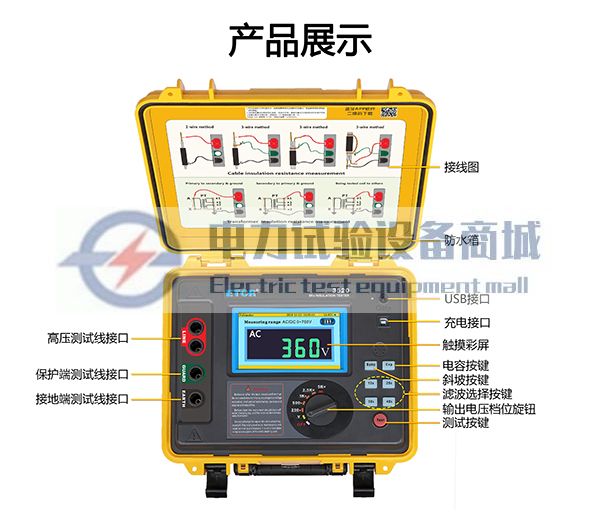

  1. 触摸彩屏与按键、波段旋钮组合,功能直达一键测试完成,查询记录操作简捷。

  2. 丰富的显示内容,同屏显示:各种测试模式及绝缘电阻值、输出电压及被测物电压、电流、测试计时、测试时间、电池电量、操作帮助等。

  3. 双层外壳结构,坚固耐用,防护等级IP65。

  4. 大容量充电锂电池。

  5. 电压监视器功能,自动监测被测物带电电压。

  6. 测试计时器功能,自动记录测试时间。

  7. 自动放电功能,测试后自动释放被测物的充电电荷。

  8. 存储功能,可自动存储具有测试日期时间、测试计时的实时测试数据共1000组。

  9. 上传功能,记录数据可通过USB通讯线上传电脑进行数据统计分析。

主要功能

  1. 适用于大容量、高压、强感应电环境下大型电气设备、输电线路的绝缘电阻测试

  2. 绝缘电阻量程:0.50MΩ~10.00TΩ

  3. 额定电压:250v~5kV(5档位)

  4. 短路电流:7mA MAX

  5. 电压监视器功能、测试计时器功能、瞬间放电功能

  6. 绝缘电阻测试(IR);极化指数测试(PI);吸收比测试(DAR); 斜坡测试(RAMP);滤波测试(FR);电压测试(V);电容测试(uF);电流测试(nA)


技术参数

一、量程及精度

额定电

绝缘电阻测量范围

测量精度

250V



0.50MΩ~50.0GΩ

             ±5%rdg±3dgt



50.0GΩ~500GΩ

             ±20%rdg±3dgt

500V



1.00MΩ~100GΩ

             ±5%rdg±3dgt



100GΩ~1.00TΩ

             ±20%rdg±3dgt

1000V



1.00MΩ~200GΩ

             ±5%rdg±3dgt



200GΩ~2.00TΩ

             ±20%rdg±3dgt

2500V



1.00MΩ~500GΩ

             ±5%rdg±3dgt



500GΩ~3.00TΩ

             ±20%rdg±3dgt

5000V



1.00MΩ~1.00TΩ

             ±5%rdg±3dgt



1.00TΩ~10.0TΩ

             ±20%rdg±3dgt

5kV



1.00MΩ~2.00TΩ

             ±5%rdg±3dgt

二、其它参数

功    能

  绝缘电阻测试(IR);极化指数测试(PI);吸收比测试(DAR);斜坡测试(RAMP),

  滤波器功能(10S、20S、30S、40S)。电压测试(V);电容测试(uF);电流测试

  (nA)。

电    源  可充电锂电池6.2Ah
额定电压  250V,500V,1kV,2.5kV,5kV
输出电压精度 (5%~10%)±10V
绝缘电阻测试范围  0.50MΩ~10.0TΩ
短路电流  7mA MAX
极化指数测试  有
吸收比测试  有
斜坡测试模式  以预设电压的10%为步进量测试,直至预设电压
滤波测试模式  10S、20S、30S、40S四种选择
电压测试  范围:AC/DC:0V~1000V;精度±5%rdg±3V
电容测试  范围:10nF~25uF;精度±10%rdg±10nF
电流测试  范围:0.01nA~7mA;精度±5%rdg±0.5nA
电压监视器

  监测被测物电压,监测测试后的放电状态,电压大于36V时禁止测试,保护

  仪表及操作人员

测试计时器  自动记录测试时间,计时范围:0s~9999s
存储功能  自动存储带有日期时间的测试数据,共1000组
上传功能  通过USB通讯线,把存储的测试数据上传到电脑。
电池电量显示  有电池电量显示,电池电压低时提醒及时充电
自动关机功能  开机15分钟后自动关机
仪表尺寸  280mm×260mm×160mm
仪表质量  约4326g (含电池)
测试线  红色高压测试线1个(配鳄鱼夹1个、挂钩1个),
  绿色测试线1个,黑色测试线1个
保护等级  合上盖子IP65,打开盖子IP40
工作环境  -20℃~50℃;80%rh
存储环境  -25℃~65℃;80%rh
绝缘电阻  50MΩ(1000v)(测试线路与外壳间)
耐 压  AC 3kV 50Hz 1min(测试线路与外壳间)
适合安规  IEC61010-1,IEC61326-1

型号对比:

产品型号额定电压绝缘电阻量程短路电流
ETCR3500250V,500V,1kV,2.5kV,5kV0.50MΩ~2.00TΩ5mA MAX
ETCR3500B250V,500V,1kV,2.5kV,5kV , 10kV0.50MΩ~5.00TΩ5mA MAX
ETCR3520250V,500V,1kV,2.5kV,5kV0.50MΩ~10.0TΩ7mA MAX
ETCR3520B250V,500V,1kV,2.5kV,5kV , 10kV0.50MΩ~20.0TΩ7mA MAX
ETCR3520C250V,500V,1kV,2.5kV,5kV , 10kV,15kV0.50MΩ~30.0TΩ7mA MAX

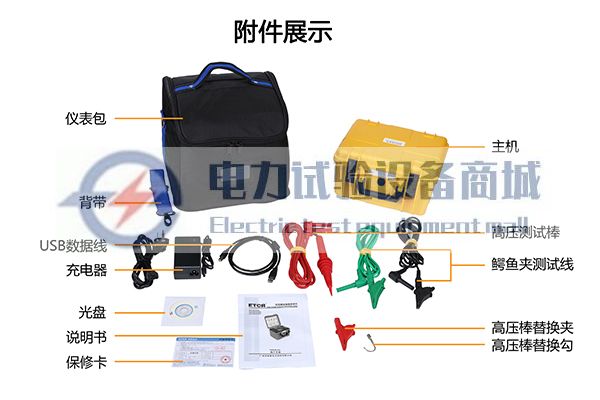

设备成套性

包装外包装纸箱
内包装布包
附件仪表1
高压棒1支红色
鳄鱼夹测试线2条(黑色、绿色各1条)
鳄鱼夹1
挂钩1
USB通讯线1
充电器1
说明书、保修证、合格证1
