ETCR9570多功能高低压CT变比测试仪
ETCR9570多功能高低压CT变比测试仪
ETCR9570多功能高低压CT变比测试仪
ETCR9570多功能高低压CT变比测试仪
ETCR9570多功能高低压CT变比测试仪

ETCR9570多功能高低压CT变比测试仪

ETCR9570多功能高低压CT变比测试仪是我公司精心设计的一款电力测试产品,主要用于在线测量运行中35KV以下高低压计量装置CT的一次电流、二次电流、变比值、比差、角差,相别/极性判断。本仪器还能测量电力系统的电压、电流、漏电流、相位、频率、有功功率、无功功率、功率因数、谐波等电力参数,还能显示电压、电流的波形,交流信号的谐波含有率和波形畸变率。本仪器由手持终端、小电流钳、柔性电流钳、高压电流钳

  • 详情
  • 参数
  • 评价

ETCR9570多功能高低压CT变比测试仪是我公司精心设计的一款电力测试产品,主要用于在线测量运行中35KV以下高低压计量装置CT的一次电流、二次电流、变比值、比差、角差,相别/极性判断。本仪器还能测量电力系统的电压、电流、漏电流、相位、频率、有功功率、无功功率、功率因数、谐波等电力参数,还能显示电压、电流的波形,交流信号的谐波含有率和波形畸变率。

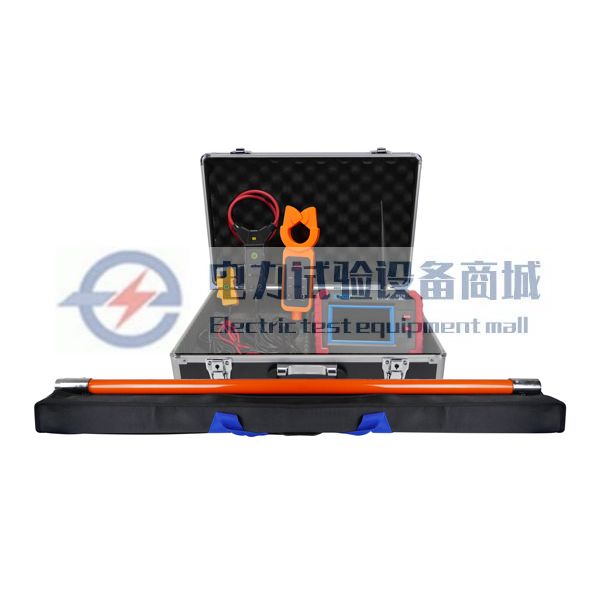

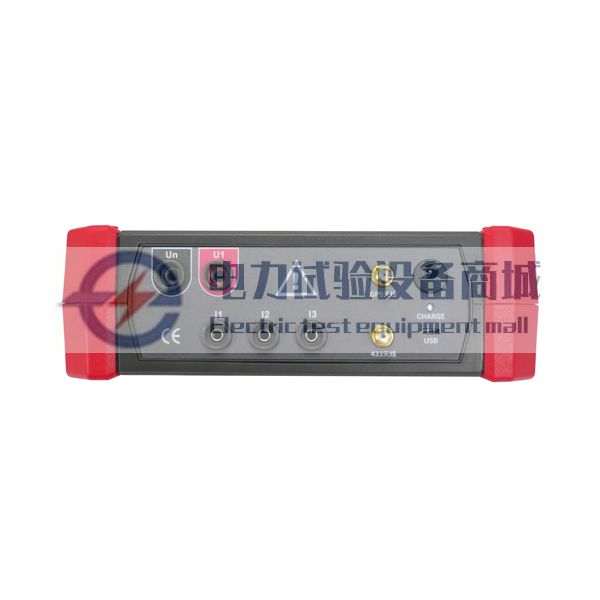

本仪器由手持终端、小电流钳、柔性电流钳、高压电流钳、测试线、高压绝缘杆、上位机软件等组成。手持终端采用5寸触摸彩屏,所有测试结果同屏显示,操作便捷,具有USB接口可将测试记录上传电脑,具有蓝牙通讯功能,可在手机查看测量结果。一次电流采用柔性电流钳或高压电流钳测量,二次电流采用高精度小电流钳测量。柔性电流钳特别适合低压母排等大电流钳不方便钳入的场所。高压电流钳可连接绝缘杆,用于60kV以下高压线路的电流测量,高压电流钳具有独特的自动插拔结构通过按压或退拔绝缘杆,能方便钳夹或撤离被测导线,确保作业人员安全。仪器具有有线或无线两种测量模式,可应对各种测试场所,无线测试模式传输距离达40米。

     ETCR9570多功能高低压CT变比测试仪除可用于变比测量、相位测量和功率测量外,还可以当作钳形电流表、钳形功率表、高压钳形电流表来使用,可广泛应用于变电站﹑发电厂﹑电力 稽查部门、工矿企业以及检测站﹑电工维修部门进行电流检测、反窃电及野外电工作业等。



产品特点

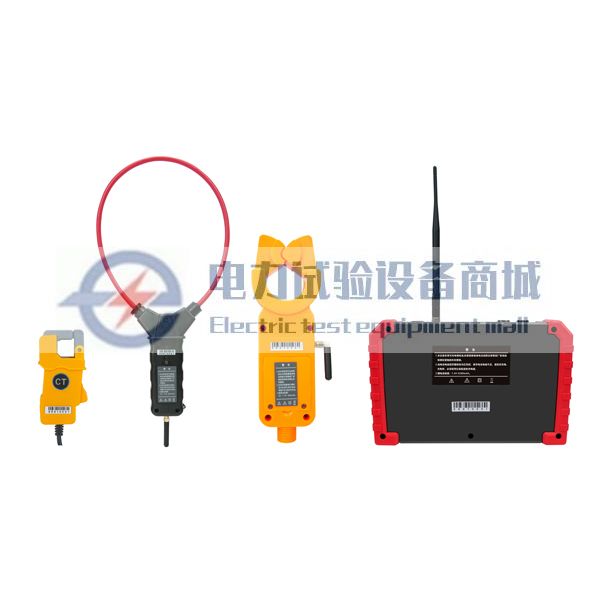

    1. 仪器由手持主机、小电流钳、柔性电流钳、高压电流钳、绝缘杆、电压测试线等组成。

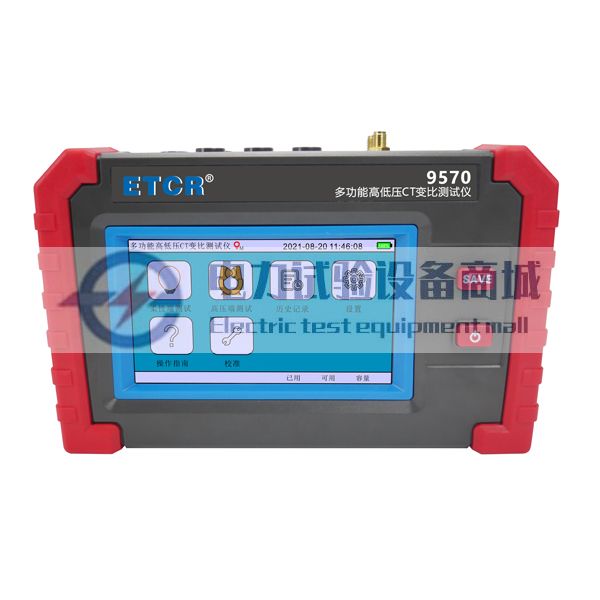

    2. 主机采用5寸触摸彩屏,中文界面,操作方便,测量参数同屏显示。
    3. 柔性电流钳、高压电流钳与主机间采用无线通讯及有线连接两种测量模式。
    4. 可实时显示谐波分量的柱状图以及电压、电流波形、畸变率。
    5. 具有GPS定位功能。
    6. 具有USB 接口及上位机软件,可将测试结果上传电脑进行数据分析及历史记录查询。
    7. 具有蓝牙功能,安装APP可在移动终端进行测试及查看测试结果


一、基准条件

影响量

基准条件

工作条件

备注

环境温度

23℃±5℃

-15℃~50℃


环境湿度

40%~60%

<80%


正弦波失真度

≤1%

≤3%


信号频率

50Hz±5Hz

45Hz~65Hz


仪器工作电压

7.4V±0.5V

7.4V±1V


角差

测试

电压幅值

100±25V

0V~600V


小电流钳I1电流幅值

5A±0.2A

0mA~10A


柔性电流钳I2电流幅值

1000A±30A

0.0A~3000A


高压电流钳I3电流幅值

300A±3A

0.0A~600A


外电场、磁场

应避免

被测导线位置

被测导线处于钳口的中心位置



二、基准条件下基本误差及性能指标

测量参数

测量范围

分辨率

误差范围

电压

0V~20V

0.001V

±0.3%FS

20V~200V

200V~600V

小电流钳I1

0A~2A

0.1mA

±0.3%读数±0.2%FS

2A~10A

柔性电流钳I2

0A~30A

0.01A

±0.5%读数±0.5%FS

30A~300A

300A~3000A

高压电流钳I3

0A~200A

0.001A

±0.3%读数±0.2%FS

200A~600A

频率

45Hz~65Hz

0.0001Hz

±0.05Hz

相位

0~360°

0.1°

±3°

变比

1~9999

1

----

功率因数

-1.0000~1.0000

0.0001

----

有功功率

0W~1kW

0.1mW

±0.3%FS

1kW~1800kW

0.1W

无功功率

0Var~1kVar

0.1mVar

±0.3%FS

1kVar~1800kVar

0.1Var

谐波

2~31次



注:工作条件下的测量误差不超过基准条件的两倍





三、技术参数

主机电源

DC 7.4V 5200mAh可充电锂电池

电流钳电源

DC 7.4V 600mAh可充电锂电池

显示模式

5寸触摸彩屏

手持终端尺寸

210mm×129mm×68mm

小电流钳尺寸

钳口尺寸:Φ8mm;外形尺寸:137mm×40mm×19.5mm

柔性电流钳尺寸

钳口尺寸:Φ200mm;外形尺寸:200mm×245mm×13mm

高压电流钳尺寸

钳口尺寸:Φ48mm;外形尺寸:255mm×84mm×39mm;

无线通讯方式

主机与电流钳间:433通讯

主机定位:GPS通讯

电流钳无线传输距离

无线传输距离40m(在空旷环境下)

电流钳引线长

约5米

仪表质量

约7.5kg(含工具包和绝缘杆)

换    档

全自动换档

数据存储

2000组,按SAVE键自动编号存储(掉电或更换电池不会丢失数据)

数据查阅

自动关机

开机约15分钟后,仪表将自动关机

数据上传

配备USB接口及上位机软件,可将测试结果上传电脑进行数据分析及历史

记录查询

蓝牙功能

有,支持安卓系统,安装APP后可在移动终端进行测试操作及查看测试结果。

电池电压

主机电池电量显示,电池电压低于10%时提醒及时充电;柔性电流钳和

高压电流钳电池电压低于10%时指示灯亮起

外界干扰

避免特强电磁场;避免433MHz、315MHz同频干扰

工作温湿度

-15℃~50℃;80%Rh以下

存放温湿度

-10℃~60℃;70%Rh以下

绝缘杆尺寸

Φ32mm,1m/节,5节

绝缘杆耐压

110kV

绝缘强度

主机与检测仪:AC1000V/rms(外壳与螺钉之间)

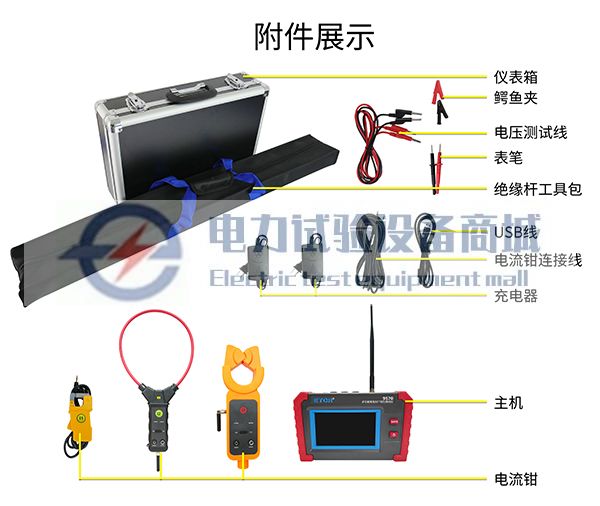

手持终端

1台

小电流钳

1个

柔性电流钳

1个

高压电流钳

1个

电压测试线(1.5米/根)

红、黑各1根

鳄鱼夹

2个

表笔

2支

电流钳连接线(音频插头+音频插头+5米)

1根

绝缘杆(1米/节)

5节

USB通讯线

1个

铝箱

1个

工具包

1个

充电器

2个

用户手册/保修卡/合格证

1套
