ETCR9150B无线高低压钳形电流表
ETCR9150B无线高低压钳形电流表突破传统结构，专为测量高压电流而精心设计制造的，采用CT技术及掩膜数字集成技术，仪表由专用钳形电流表配高压绝缘杆组成，配备无线接收器，能直线30米内接收被测数据。在低于600V的线路，还可以当作高精度低压钳形电流表使用。ETCR9150B无线高低压钳形电流表连接绝缘杆，用于110kV以下测试，带绝缘杆操作，在线电流测量，还具有峰值保持、数据保持、数据存储、无线
- 详情
- 参数
- 评价
ETCR9150B无线高低压钳形电流表突破传统结构，专为测量高压电流而精心设计制造的，采用CT技术及掩膜数字集成技术，仪表由专用钳形电流表配高压绝缘杆组成，配备无线接收器，能直线30米内接收被测数据。在低于600V的线路，还可以当作高精度低压钳形电流表使用。
ETCR9150B无线高低压钳形电流表连接绝缘杆，用于110kV以下测试，带绝缘杆操作，在线电流测量，还具有峰值保持、数据保持、数据存储、无线传输等功能，其专用钳形电流表通过按压或退拔绝缘杆能方便钳夹或撤离被测导线，省时快捷，广泛应用于变电站﹑发电厂﹑工矿企业以及检测站﹑电工维修部门进行电流检测和野外电工作业等。也可以用于高低压CT变比测试，即分别测出一次回路与二次回路的高低压电流，再计算就能得出高低压的变比。绝缘杆轻便，具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘、可伸缩等特点。
主要功能
高低压交流漏电流测量（600V以上使用绝缘杆操作）
量程：0mA～1200A全自动换档
分辨率：1mA
峰值保持
无线传输：433MHz无线传送，传输距离约30m
数据存储：99组
线路电压：110kV以下测试，带绝缘杆操作
钳口尺寸：Φ36mm

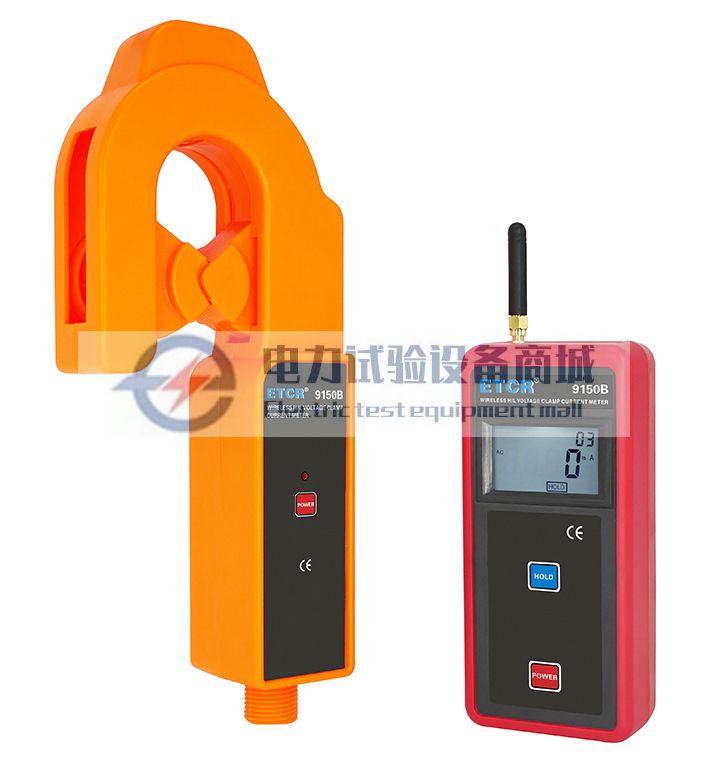

1.钳头(含引导区) 2.检测仪
3.电源指示灯 4.检测仪开关机键
5.绝缘杆连接头 6.接收器天线
7.接收器 8.液晶显示屏
9.HOLD键 10.接收器开关机键
11.绝缘杆(5节)
技术参数
一、量程及精度
| 测试功能 | 量程 | 精度 | 分辨力 |
高低压交流电流测量 | 0mA～99.9A | ±1%rdg±5dgt | 1mA |
100A～599A | ±1.5%rdg±5dgt | ||
600A～1200A | ±2%rdg±5dgt |
注：23℃±5℃，80%RH以下
二、其它参数
| 功 能 | 无线高低压交流电流测量 |
| 电 源 | DC6V 碱性干电池(1.5V AAA×4) |
| 测试方式 | 钳形CT，积分方式 |
| 传输方式 | 433MHz无线传送，传输距离约30m(可定制增加蓝牙通讯，直线距离10m) |
| 显示模式 | 4位LCD显示，背光功能，适合昏暗场所 |
| LCD尺寸 | 47mm×28.5mm |
| 仪表尺寸 | 检测仪：297mm×119mm×58mm; 接收器：78mm×165mm×42mm |
| 钳口尺寸 | Φ36mm |
| 采样速率 | 2次/秒 |
| 测量范围 | 0mA～1200A(50/60Hz自动) |
| 分 辨 力 | 1mA |
| 换 档 | 0mA～1200A全自动换档 |
| 数据存储 | 99组，存储过程中“MEM”符号指示，“FULL”符号闪烁显示表示存储已满 |
| 线路电压 | 110kV以下测试，带绝缘杆操作 |
| 数据保持 | 通常测试模式下按HOLD键保持数据，“HOLD”符号显示，再按HOLD键取消 |
| 数据查阅 | “MR”符号指示，能上下翻阅所存数据 |
| 溢出显示 | 超量程溢出功能：“OL A”符号显示 |
| 无信号指示 | 当接收器没有收到发射信号时动态显示“no- -”符号 |
| 自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
| 电池电压 | 当电池电压低于4.8V时，电池电压低符号显示“ ”，提醒更换电池 |
| 仪表质量 | 总质量：约3365g(含绝缘杆和电池) |
| 工作温湿度 | -10℃～50℃；80%Rh以下 |
| 存放温湿度 | -10℃～60℃；70%Rh以下 |
| 干 扰 | 无315MHz、433MHz同频信号干扰 |
| 绝缘杆尺寸 | Φ32mm，1m/节(5节) |
| 绝缘强度 | AC 110kV/rms(5节绝缘杆全部连接，两端之间) |
型号对比：
| 型号 | 名称 | 量程 | 最高分辨力 | 钳口尺寸 | 说明 |
| ETCR9000 | 高低压钳形电流表 | 0mA-1200A | 1mA | Φ48mm | 基础型 |
| ETCR9000B | 无线高低压钳形电流表 | 无线型 | |||
| ETCR9020 | 高低压钳形漏电流表 | 0.00mA-60.0A | 0.01mA | Φ48mm | 基础型 |
| ETCR9020B | 无线高低压钳形漏电流表 | 无线型 | |||
| ETCR9150B | 无线高低压钳形电流表 | 0mA～1200A | 1mA | Φ36mm | 无线型 |

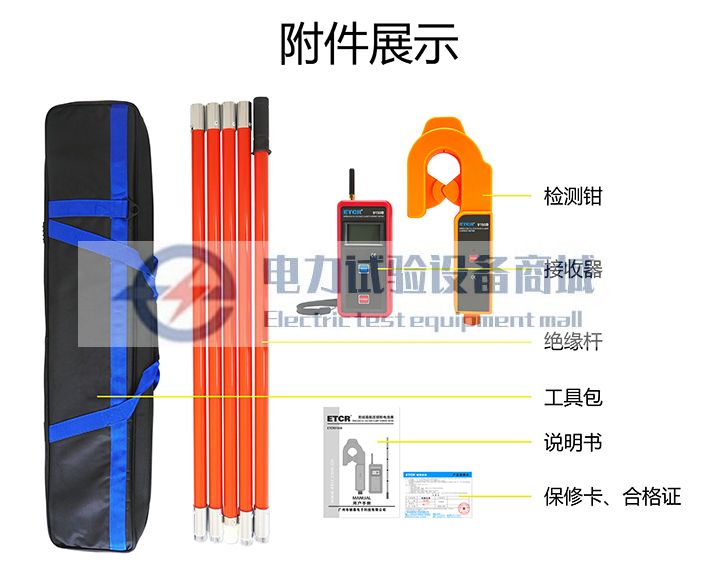

设备成套性
检测仪 | 1台 |
接收器 | 1台 |
绝缘杆(1米/节) | 5节 |
工具包 | 1个 |
电池(碱性干电池AAA) | 8节 |
用户手册/保修卡/合格证 | 1套 |
