ETCR9330B大口径高低压钩形电流表
ETCR9330B大口径高低压钩形电流表突破传统结构，专为测量高压电流而精心设计制造的，独特的U型开口结构实现了无阻碍测量，现场测试特别方便。仪表由专用大口径钩形电流表配高压绝缘杆组成，配备无线接收器，能直线100米内接收被测数据，电流量程：AC 0.00A-9999A。在600V以下低压线路，无需绝缘杆可以直接用勾表测量线路电流。大口径高低压钩形电流表连接绝缘杆，可用于5
- 详情
- 参数
- 评价

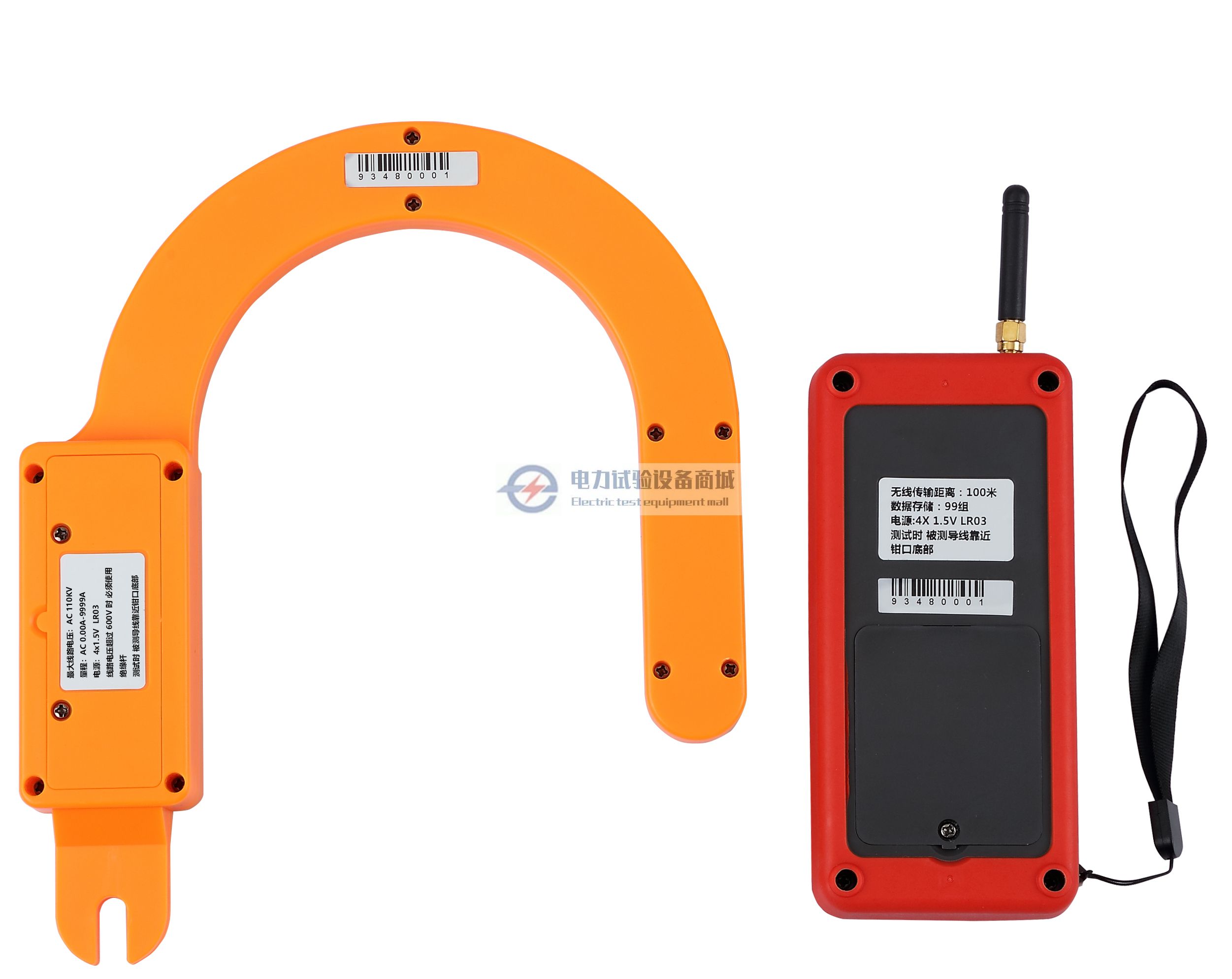

ETCR9330B大口径高低压钩形电流表突破传统结构，专为测量高压电流而精心设计制造的，独特的U型开口结构实现了无阻碍测量，现场测试特别方便。仪表由专用大口径钩形电流表配高压绝缘杆组成，配备无线接收器，能直线100米内接收被测数据，电流量程：AC 0.00A-9999A。在600V以下低压线路，无需绝缘杆可以直接用勾表测量线路电流。大口径高低压钩形电流表连接绝缘杆，可用于500KV以下的高压线路电流测量，在线测量，还具有数据保持、数据存储、无线传输等功能，其专用钩形电流表通过绝缘杆能方便接近被测导线，可以直接挂在线路上进行测量，省时省力快捷，广泛应用于变电站﹑发电厂﹑工矿企业以及检测站﹑电工维修部门进行电流检测和野外电工作业等。也可以取代高低压变比测试仪，即分别测出一次回路与二次回路的高低压电流，再计算就能得出高低压的变比。绝缘杆轻便，具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘、可伸缩等特点。
产品特点
1. 独特的U形开口结构，实现了无阻碍测量，现场测量特别方便。
2. 适合大电流测试，量程：0.00A～9999A
3. 采用无线传输方式，传输距离100m。
4. 数据保持功能，数据存储功能。
主要功能
高压交流电流测量，低压交流电流、在线交流电流监测
量程：0.00A～9999A
数据存储：99组
测试方式：钩形开口结构可挂在线路上进行测量
钳口尺寸：Φ128mm
技术参数
一、量程及精度
| 测量功能 | 量程 | 精度 |
| 高低压电流 | 0.00A～9999A | ±2%rdg±5dgt |
注：导线处于靠近U形钳口底端中心位置，23℃±2℃
二、其它参数
| 功 能 | 高压交流电流测量，低压交流电流、在线交流电流监测 |
| 电 源 | DC6V 碱性干电池(1.5V AAA×4) |
| 测试方式 | 钩形CT |
| 传输方式 | 433MHz无线传送，传输距离约100米 |
| 显示模式 | 4位LCD显示，背光功能，适合昏暗场所 |
| LCD尺寸 | 47mm×28.5mm |
| 仪表尺寸 | 检测仪：宽210mm×高246mm×厚45mm |
| 接收器：宽78mm×高165mm×厚42mm | |
| 钳口尺寸 | Φ128mm |
| 采样速率 | 2次/秒 |
| 测量范围 | 0.00A～9999A(50/60Hz自动) |
| 分 辨 力 | 0.01A |
| 换 档 | 0.00A～9999A全自动换档 |
| 测试精度 | ±2%rdg±5dgt(导线处于靠近钩形钳头底端中心位置，23℃±2℃) |
| 位置误差 | 被测导线应尽量处于靠近钩形钳头顶端中心位置，可直接挂在线路上进行测量。远 离钩形钳头顶部测试误差约增大一倍或更多。（请参考检测仪操作部分第3点） |
| 数据存储 | 99组，存储过程中“MEM”符号指示，“FULL”符号闪烁显示表示存储已满 |
| 线路电压 | 500KV以下(600V以上使用绝缘杆操作) |
| 数据保持 | 通常测试模式下按HOLD键保持数据，“HOLD”符号显示，再按HOLD键取消 |
| 数据查阅 | “MR”符号指示，能上下翻阅所存数据 |
| 溢出显示 | 超量程溢出功能：“OL A”符号显示 |
| 无信号指示 | 当接收器没有收到发射信号时动态显示“no- -”符号 |
| 自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
| 电池电压 | 当电池电压低于4.8V时，接收器显示电池电压低符号（检测仪低电压时闪烁显示， 接收器低电压时持续显示），提醒更换电池 |
| 仪表质量 | 检测仪：约300g(含电池)，接收器：约280g（含电池） |
| 仪表总质量：约2300g(含绝缘杆和电池) | |
| 工作温湿度 | -10℃～40℃；80%Rh以下 |
| 存放温湿度 | -10℃～60℃；70%Rh以下 |
| 干 扰 | 尽量避免315MHz、433MHz同频信号干扰 |
| 绝缘杆尺寸 | 约4500mm。 |
| 绝缘强度 | AC 110kV/rms(伸缩绝缘杆完全拉开，两端之间) |
| 结 构 | 防滴漏Ⅱ型 |
型号对比：
| 型 号 | 名 称 | 量 程 | 分辩率 | 钳口尺寸 | 绝缘杆长度 | 备注 |
| ETCR9310B | 大口径无线高低压叉形电流表 | AC 0.00A～9999A | 0.01mA | Φ48mm | 5米 | 无线传输 |
| ETCR9330B | 大口径高低压钩形电流表 | AC 0.00A～9999A | 0.01mA | Φ128mm | 5米 | 无线传输 |
设备成套性
| 检测仪 | 1台 |
| 接收器 | 1台 |
| 无线天线 | 1根 |
| 伸缩绝缘杆（完全伸展约4.5m） | 1根 |
| 仪表箱 | 1个 |
| 电池(碱性干电池AAA) | 8个 |
| 用户手册/保修卡/合格证 | 1套 |
