卫星授时远程高压核相仪
卫星授时远程高压核相仪
卫星授时远程高压核相仪
卫星授时远程高压核相仪

ETCR1500B卫星授时远程高压核相仪

ETCR1500B卫星授时远程高压核相仪是同时具备超远距离核相和普通近距离核相功能,具有卫星精准授时功能,实现超远距离核相、近距离普通、地下室核相、矿井下核相,授时精度小于20nS,可以同时接收六种卫星授时系统的GNSS信号,并且实现联合授时,确保核相精准。普通核相距离260米(在空旷场所),卫星核相距离500公里。本核相仪既可以高压线路,还可以在高压开关柜(中置柜、环网柜等)进行

  • 详情
  • 参数
  • 评价

        ETCR1500B卫星授时远程高压核相仪是同时具备超远距离核相和普通近距离核相功能,具有卫星精准授时功能,实现超远距离核相、近距离普通、地下室核相、矿井下核相,授时精度小于20nS,可以同时接收六种卫星授时系统的GNSS信号,并且实现联合授时,确保核相精准。普通核相距离260米(在空旷场所),卫星核相距离500公里。本核相仪既可以高压线路,还可以在高压开关柜(中置柜、环网柜等)进行核相,突破传统核相器电压等级限制问题,可以在极低电压线路中核相,完全实现从10V~500kV电压自动核相,操作简易,省时快捷。同时还具有测试相位、频率、相序、变压器组别判断等功能,以及验电、电压等级显示功能。当线路电压超过110kV,必须使用非接触核相,核相时将探测器的金属探钩逐渐靠近导线,当感应到电场信号即可完成核相,无需直接接触高压导线,安全快速。用于环网柜核相时,探测器必须使用探针及环网柜测试线。

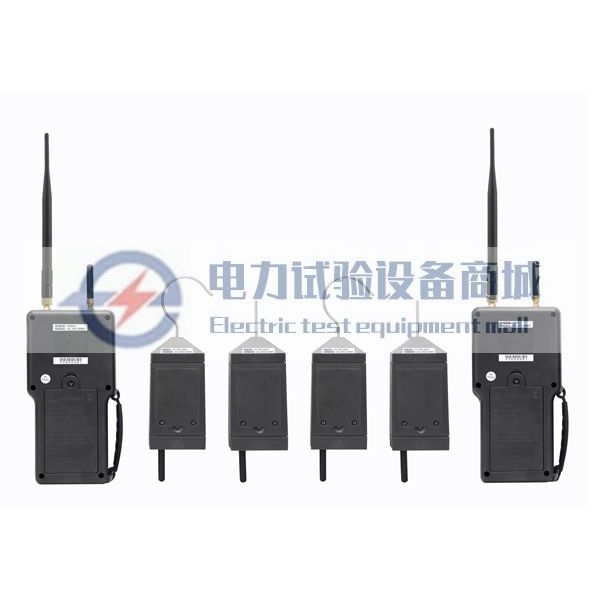

       ETCR1500B卫星授时远程高压核相仪由2套仪器组成,每套仪器包括主机、X探测器,Y探测器、伸缩绝缘杆、监测软件等,主机采用3.5寸真彩液晶屏,可以同屏显示相位、频率、相序及核相结果;向量图指示、相位指示,清晰直观;具有“X信号正常、Y信号正常、同相、异相”等语音提示功能,使测试更简单轻松。

 产品特点

1.采用卫星授时无线传输技术、核相距离500km,授时精度高、核相准确操作便捷。

2.语音提示:“X信号正常、Y信号正常、同相、异相”。

3.采用3.5寸LCD彩屏,可同屏显示相位、频率、相序、及核相结果,动态向量图指示,清晰直观。

4.仪表还具有验电功能,可显示电压等级。 数据存储功能,能存储200组数据。

主要功能

应用于500kV以下电力线路、高压开关柜(中置柜、环网柜等)或变电所远程核相、相位测试、相序判断及验电等。

核相电压:10V~500kV

普通核相距离:260m

卫星核相距离:500km

相位量程:0°~360°

频率量程:45.0Hz~65.0Hz




技术参数

一、量程及精度

测量功量程精度分辨率
相位0°~360°≤±10°1°
频率45.0Hz65.0Hz≤±2Hz0.1Hz

二、其它参数

功    能

无线高压卫星核相、频率、相位、相序、验电测试,高压开关柜(中置柜、

环网柜等核相)

核相模式

卫星远程核相模式、近距离普通核相模式

电    源

主  机:3.7V,2600mAh充电锂电池

探测器: 3.7V,1000mAh充电锂电池

核相方式

接触式核相:≤110kV线路时

非接触式核相:≥10kV并且≤110kV显示时,可以在线缆绝缘皮上进行核相;

当线路电压>110kV时,必须采用非接触核相。

核相电压

AC 10V~500kV

卫星核相距离

500km

普通核相距离

260m

相别定性

同相:-20°~20°;异相: 100°~140°和220°~260°

量    程

测试相位:0°~360°

测试频率:45.0Hz~65.0Hz

精    度

相位:≤±10°

频率:≤±2Hz

分 辩 率

相位:1° 频率:0.1Hz

LCD尺寸

3.5寸真彩屏;显示域:71mm×53mm

验电指示

“嘟--嘟--嘟”蜂鸣声

电压显示

显示电压等级

卫星授时精度

小于20nS

搜星指示

搜索卫星时动态显示“----”符号

搜星时间

首次搜星时间约2分钟,搜星成功后第二次开机搜星时间约15秒,后续

热启动约1秒。

无卫星持续时间

搜星成功后,到无卫星信号尝试继续核相,可持续1小时,完全满足

地下室核相、电房室内核相等

自动切换

授时模式

根据卫星信号强弱,自动切换卫星接收核相与授时核相,无需选择卫星

模式还是授时模式。

显示速率

2次/秒

数据存储

200组(掉电不会丢失数据)

自动关机

普通核相模式开机约15分钟无操作自动关机

卫星远程核相模式开机约45分钟无操作自动关机

电池电压

主机电池4格电量显示,当只有1格或0格时,请充电;探测器当指示灯

快速闪烁时,表示电池电压低请充电。

额定电流

探测器:30mA max;主机:150mA max

仪表质量

仪器:950g(含电池);包装及绝缘杆的总质量:约3.0kg

仪器尺寸

主机195mm×100mm×45mm;探测器130mm×65mm×45mm

绝缘杆长度

约4500mm

绝缘试验

绝缘杆拉伸后两端:AC 220kV/rms

主机、探测器:AC3700V/rms(外露金属与塑料外壳间)

外界干扰

无特强电磁场;无433MHz 、315MHz同频干扰

工作温湿度

-10℃~40℃;80%rh以下

存放温湿度

-10℃~60℃;70%rh以下

适合安规

GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家电力

行业标准《带电作业用1kV~35kV便携式核相器通用技术条件

DL/T 971-2017》要求

型号对比:

产品型号核相电压普通核相距离卫星核相距离
ETCR1500  无线高压核相仪AC 10V-500kV260m
ETCR1500A  远程无线高压核相仪AC 10V-500kV260m5000m
ETCR1500B卫星授时远程高压核相仪AC 10V-500kV260m500km
ETCR1600无线高压核相仪AC 220V~220kV60m

 设备成套性

主机

2台

探测器

4台

探钩、探针

各4根

自校线

2条

鳄鱼夹线(环网柜核相用)

4条

USBmini线(充电用)

4条

仪表包

2个

充电器

4个

伸缩绝缘杆

4根

用户手册、保修卡、合格证

1份
