大电流发生器产品概述

一、产品概述

大电流发生器是电力、电气行业用于大电流场景调试的关键设备，广泛应用于发电厂、变配电站、电器制造厂及科研院所等部门，支持短时或断续工作制。其核心功能是为开关断路器、母线、连接件、触头等部件的温升发热试验提供稳定的大电流输出，同时可根据用户需求定制三相升流器及带微调平衡功能的设备。产品具有体积小、重量轻、操作便捷、维护简单等特点，是电力设备性能测试与验证的理想工具。

二、主要技术参数

工作制设计

短时工作制：按5分钟连续通流能力设计，适用于快速测试场景。

断续工作制：通流2.5分钟后需关闭10分钟冷却，循环操作，避免设备过热损坏。

基础参数

容量：5KVA

电源电压：AC220V/50Hz

输出电压：

并联模式：5V

串联模式：10V

输出电流：

并联模式：1000A（最大）

串联模式：500A（最大）

三、产品结构与功能说明

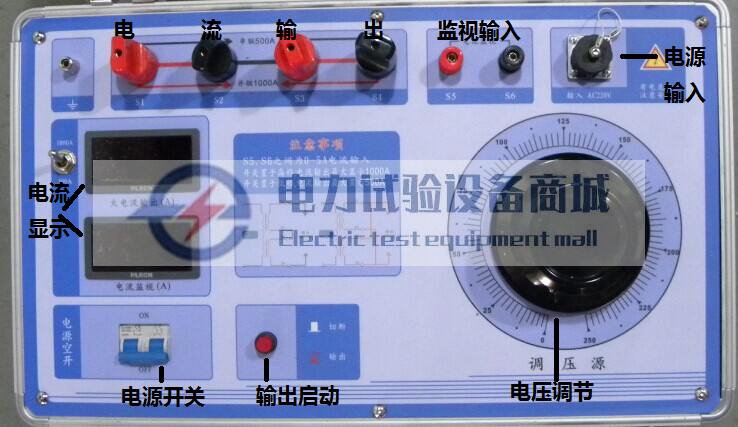

1. 结构示意图关键模块

电源输入：外接AC220V电源，要求电流≥20A，建议配置空气开关保障安全。

监视输入：支持0-5A电流监测，用于实时反馈设备工作状态。

电流输出：通过串并联切换实现0-1000A大电流输出，适应不同测试需求。

电流显示：

纽子开关选择量程（1000A/500A），电流表同步显示对应值。

电源控制：

电源开关：空气开关，控制整机通电。

输出启动：按下按钮后，内部调压器开始工作。

电压调节：通过旋钮调整输出电压，精准控制电流值。

2. 功能特点

灵活输出模式：串并联切换满足1000A/500A双档需求，扩展测试范围。

安全保护设计：

调压器归零启动，避免冲击电流损坏设备。

断续工作制强制冷却，延长设备寿命。

人性化操作：

量程拨动开关简化读数，避免误操作。

电流表实时显示，便于监控测试过程。

四、设备操作流程

接线准备

连接电源输入航插线，外接AC220V电源（电流≥20A），建议配置空气开关。

检查调压器是否归零，若未归零需手动调整至0刻度。

输出配置

根据测试需求选择串并联接线方式：

并联：输出1000A（电流表拨至1000A档）。

串联：输出500A（电流表拨至500A档）。

接好输出电流线，确保连接牢固。

启动与调节

合上电源空气开关，按下红色输出按钮，调压器开始工作。

旋转调压旋钮，缓慢升压至预期电流值，观察电流表读数。

测试与冷却

达到目标电流后，保持5分钟以稳定测试环境。

测试完成后，将调压器归零，再次按下输出按钮切断电源。

等待调压器冷却10分钟后方可再次启动。

收尾工作

断开外接电源，拆除测试线。

清理设备表面灰尘，保持整洁，延长使用寿命。

五、应用场景

温升试验：验证开关断路器、母线、触头等部件在额定电流下的发热性能。

型式试验：为新产品提供大电流承载能力认证，确保符合行业标准。

故障模拟：通过过流测试检测设备保护机制（如熔断器、断路器动作响应）。

科研教学：支持高校、研究所开展电力电子器件性能研究与教学实验。

产品优势总结：
本大电流发生器以高灵活性、强安全性、易操作性为核心，通过串并联切换与断续工作制设计，兼顾大范围电流输出与设备保护需求，是电力行业调试与试验的必备工具。
