全自动绝缘靴绝缘手套耐压测试仪使用指南与产品说明

一、注意事项

高压操作安全：本仪器为高压设备，使用前请详细阅读说明书，并在专业人员指导下进行试验。

充电状态：脱扣器和试验箱充电时，切勿进行试验，以防电源地引入导致设备击穿。

手套试验：进行手套试验时，避免将水倒入试验箱体内，以防损坏内部元件。

自动升压与降压：设备输出高压为自动升压和自动降压，试验完毕后，请先关掉电源，拔开插头，再撤换试品。

安全布置：试验时，请布置好安全围拦，设置警戒人员，确保操作安全。操作箱部分为安全区域，可放心操作。

地线检查：试验前，请检查仪器地线是否连接良好，确保与大地有效连接。

高压泄漏指示电流表：仅作为校对用，避免长时间工作。

故障处理：仪器出现故障时，请按说明书上的联系电话与本公司技术人员联系，切勿私自拆开。

电池维护：

使用中，若电池电压指示灯仅一个亮时，应停止工作，及时充电。

电池长时间不用，应1-2个月充电一次，以延长寿命。

蓄电池寿命约300次，发现电池容量变小时，可更换电池。

更换蓄电池时，需打开试验机上盖，取出旧电池，换上新电池并固定，将旧电池上的两根引线（带插片）分别接到新电池上，注意红线接正极，黑线接负极，确保插头良好接触。

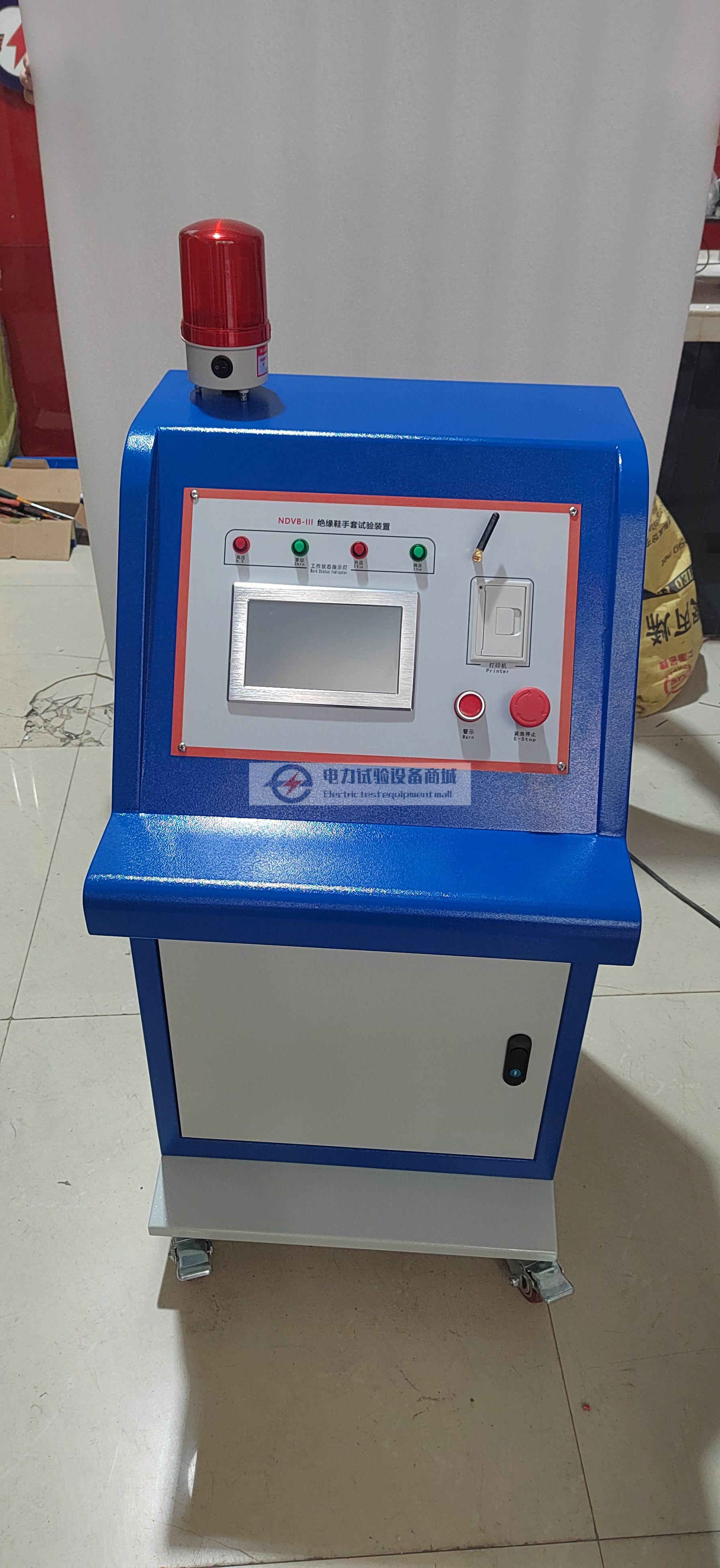

二、产品概述

本绝缘全自动电力安全工器具测试系统依据国家电力公司《电力安全工器具预防性试验规程》(试行)的通知(国电发[2002]777号)和国家电网公司电力安全工作规程（变电部分）的要求研制而成，各项指标均符合国标。可对绝缘鞋、绝缘手套等安全工器具进行智能化绝缘耐压试验，试验周期为半年，试验过程中不允许击穿，泄漏电流不大于限定值。产品适用于所有与电力相关行业。

三、主要技术指标

电源输入电压：220V±10%，50Hz

控制箱输出电压：0-250V

控制箱输出电流：25A

额定输出电压：50KV

额定输出容量：5KVA

泄漏电流指示表头最大量程：19.9mA

泄漏电流带上脱扣系统后量程：≥12mA

电压测量误差：±1% +3个字

泄漏电流测量误差：±1% +3个字

泄漏电流分辨率：0.01mA

数显计时：9分钟自由设定

环境温度：-10℃-40℃

湿度：≤90%RH，不结露、仪器不闪烁

连续运行时间：≤30min间歇

控制箱外形尺寸：425mm×288mm×320mm

试验机外型尺寸：300mm×700mm×600mm

控制箱重量：20kg

试验机重量：10kg

四、被试品测量范围

绝缘鞋、绝缘手套试验

五、功能特点

多试品同时试验：可同时进行8只绝缘靴或绝缘手套的试验，并测量每只试品的泄漏电流。

干式试验方法：绝缘鞋试验采用里面放置小钢珠的干式试验方法，避免了传统灌水试验的不便。

高低压实时比较：测量电压和测量电流采用高低压相互对应实时比较，确保测量准确性。

高低压分离与无线传输：泄漏电流采用抗干扰无线传输技术，保护人身安全。

分断机构：每路试品均具有分断机构，当任意一路击穿或超过设定泄漏电流值时，自动脱离试验，不影响其他试品。

大屏幕液晶显示：显示信息量大，一屏同时显示试验电压、8路高压泄漏电流、万年历、计时时间等参数及汉字提示内容。

全自动耐压试验：采用高细度步进电机控制调压器升压过程，全自动进行耐压试验。

专用容器与托盘：绝缘靴试验具有专用金属接地托盘，绝缘手套试验具有专用容器，便于操作。

变压器变比自由设定：可与客户现有变压器相互配套。

过流保护功能：确保试验安全。

如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向，您可以拨打厂家直销热线：400-034-8088，或者访问他们的官方网址：www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。
