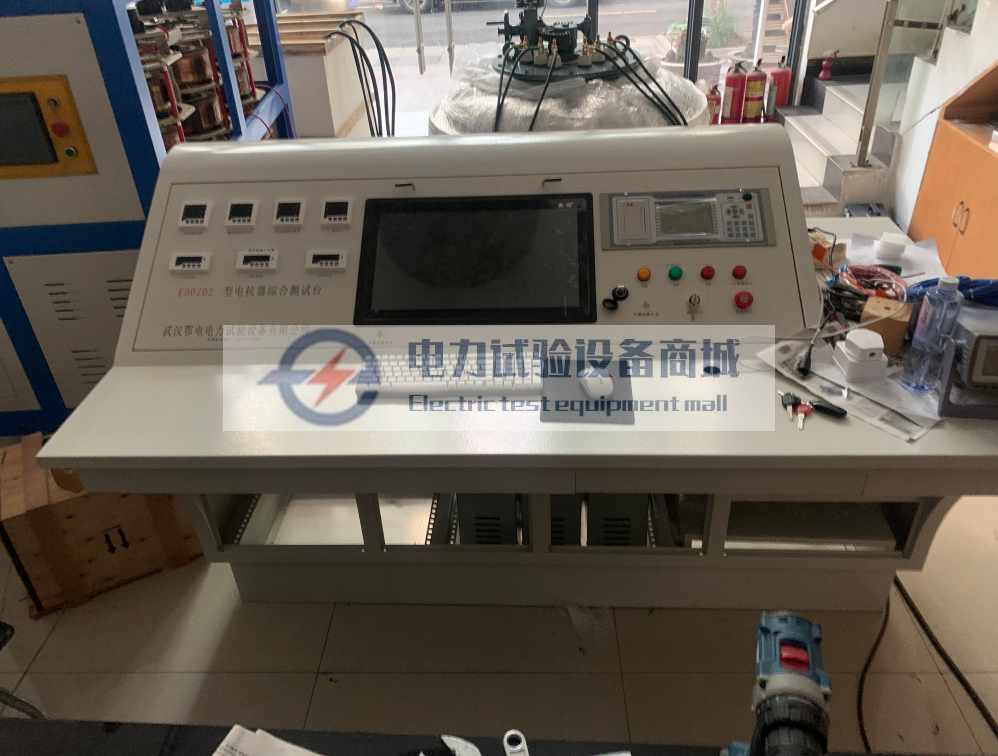

电抗器综合测试台使用说明

第一章 系统说明

1、执行程序

桌面快捷方式：系统安装完成后，桌面上会创建“电抗器综合测试台”快捷方式，双击即可执行程序。

开始菜单：在操作系统的“「开始」”菜单下，点击“变压器综合测试台”快捷方式（此处原文疑似有误，推测应为“电抗器综合测试台”）也可执行程序。

2、卸载程序

在操作系统的“「开始」”菜单下，右键点击“电抗器综合测试台”快捷方式，选择“从列表中删除”即可卸载程序。

3、程序框架

欢迎窗口：程序执行后首先显示欢迎窗口。

登录方式：支持管理员和操作员身份登录。

操作员登录密码：000

管理员登录密码：ed
登录后进入系统主界面。

4、菜单栏

系统操作主要通过菜单栏和工具栏实现，菜单栏包含“参数”“用户”“数据”“设置”“工具”“帮助”。

“参数”菜单

“铭牌参数”：开始新的电抗器试验项目。

“用户”菜单：可添加和删除用户。

“数据”菜单：未详细说明功能。

“设置”菜单：设置试验所需通讯端口，根据设备链接进行通信端口设置。

“工具”菜单：可用计算器计算常用数据。

5、工具栏

工具栏提供简洁操作。

新建项目

点击“新建试验”菜单或工具栏，弹出“铭牌参数”项目窗口。试验前需输入电抗器铭牌参数和基本信息，必填信息如下：

产品编号：作为试验数据存储的唯一依据，在整个数据库中必须唯一。

产品型号：电抗器铭牌信息。

相数：通过下拉方式选择单相或三相。

额定容量：电抗器基本信息，单位为kVA。

额定电压：分为高压侧和低压侧额定电压，单位为kV。

额定电流：分为高压侧和低压侧额定电流，单位为A。输入额定容量和额定电压后，系统自动换算并填写到对应输入框。

系统电压：电抗器铭牌信息，开路输出电压，单位为kV。

额定频率：电抗器铭牌信息，单位为Hz。

电抗器试验

“直流电阻测试”：进入直流电阻试验操作界面。

“负载损耗测试”：进入负载损耗试验操作界面。

“温升测试”：进入温升试验操作界面。

“工频耐压试验”：进入工频耐压试验操作界面。

试验结果显示区域

直流电阻测试：显示区域分为左右两部分，左边为试品参数及试验信息显示栏，右边为操作结果显示区域，功能与工具栏类似，选择对应试验项目可出现操作界面。

负载损耗测试：显示区域分为左右两部分，左边为试品参数及试验信息显示栏，右边为操作结果显示区域，功能与工具栏类似，选择对应试验项目可出现操作界面。

温升测试

功率分析仪数据测量：显示区域分为左右两部分，左边为试品参数及试验信息显示栏，右边为操作结果显示区域，功能与工具栏类似，选择对应试验项目可出现操作界面。

温升直阻测量：显示区域分为左右两部分，左边为试品参数及试验信息显示栏，右边为操作结果显示区域，功能与工具栏类似，选择对应试验项目可出现操作界面。

工频耐压试验：显示区域分为左右两部分，左边为试品参数及试验信息显示栏，右边为操作结果显示区域，功能与工具栏类似，选择对应试验项目可出现操作界面。

第二章 电抗器综合测试台试验项目

1、直流电阻测试

点击“直流电阻测试”菜单或工具栏，进入直流电阻试验界面。

在试验操作栏中选择对应试验的分接档位和相别，或在试验结果显示区用鼠标点击对应分接档位和相别，使框变为深绿色表示选择。

选择合适的电流试验档位，可在下拉列表框中选择。

输入测试电阻时的温度。

点击“开始试验”按钮开始试验。

试验开始后系统弹出试验进程对话框，先进行设备充电，充电进度条到百分之百后显示当前测量电阻值。

点击“锁定”按钮，电阻试验结束，保存最后一次显示的电阻值到数据库，设备开始放电消弧处理。

显示试验结果，至此直流电阻试验完成，可选择其他档位和相别按上述步骤继续试验。

2、负载损耗测试

试验界面

包含试验结果区域、控制面板区域和试验参数输入区域，控制面板区域在界面下部。

试验参数说明

测试方法：包括双瓦特表法和三瓦特表法，根据试验台体安装的电流互感器个数选择，两个电流互感器选双瓦特表法，三个选三瓦特表法。

电压互感器变比：根据试验台电压测量部分是否接入电压互感器设置。接入则设置为高压侧除以低压侧的比值，未接入设置为1.0000。

电流互感器变比：做内特性试验时，选择电流档位可自动设置；做外特性试验时，设置为电流互感器高压侧除以低压侧的比值，如60A输入、5A输出，变比值为12.000。

电流档位：做内特性试验时选择适当档位，如测试变压器电流为5.77A，应选择大于且接近该值的档位，如10A档；做外特性试验时不设置此参数。

试验电流：输入试验时所需电流值，一般为高压侧额定电流值。

保护电流：输入试验时电流超过该值启动保护措施的数值。

保护电压：输入试验时电压超过该值启动保护措施的数值。

环境温度：负载温度换算时需要的参数。

测电阻时的温度：负载温度换算时需要的参数。

校正温度：负载温度换算时需要的参数，输入需将测试负载损耗换算到的额定温度。

高压线电阻：输入高压绕组的线电阻值，单位欧姆，负载温度换算时使用。

低压线电阻：输入低压绕组的线电阻值，单位毫欧姆，负载温度换算时使用。

试验性质：分为内特性试验和外特性试验。内特性试验使用试验台体内电流互感器，外特性试验不使用，采取外接电压和电流互感器方式。

试验模式：分为半自动试验和全自动试验。

半自动试验操作过程

输入试验参数后，下拉点击操作模式的“单步”选择按钮。

在控制面板上点击三相电源按钮，接通三相电源，指示灯点亮，控制信号状态区域三相电源处于合状态。

点击内特性试验按钮，试验台上内特性合闸指示灯点亮，控制信号状态区域内特性试验处于合状态。

点击要试验的电流档位，试验台上对应电流档位指示灯亮起。

点击试验参数输入区域下面的开始试验按钮，弹出负载试验界面。

若试验设备通信正常，界面中显示当前电流、电压、有功功率和频率。

根据界面中红色区域三相电流平均值调整变压器输出电压。点击升压按钮锁定成按下状态，调压器开始升压，接近试验电流时再次点击停止升压。根据当前电流值判断下一步动作，低于试验电流点击点动升压按钮，高于则点击点动降压按钮，使电流达到试验电流值。

达到试验电流值后，点击界面上的锁定按钮锁定并保存当前试验数据。

点击退出按钮，调压器开始降压，测试界面退出。

调压器降压触动零位开关时，系统停止降压。在控制面板上点击试验前选中的电流档位，试验台上对应电流档位指示灯熄灭。

点击内特性试验按钮使其弹起，试验台上对应指示灯熄灭。

点击三相电源按钮使其弹起，试验台上对应三相合闸指示灯熄灭。

试验操作结束，试验结果填写在试验结果区域。点击控制面板右上方的红色叉按钮关闭控制面板，查看完整试验结果数据。

外特性试验步骤简要说明

设置外特性试验参数、三相电源合、外特性试验合、开始试验、升压到接近试验电压值、点动升压到试验电压、锁定试验数据、退出并降压、调压器到零位后外特性分、三相电源分，基本和内特性试验操作步骤一样，只是少了电流档位选择。

全自动试验操作过程

试验参数输入完成后，下拉点击操作模式的“自动”选择按钮。

点击试验参数输入区域下面的开始试验按钮，弹出空载试验界面。

系统自动按设置步骤操作，先三相电源合、内特性使用合、电流档位合，然后与试验仪器通信。通信正常则显示电流、电压、平均值电源、有功功率和频率。系统适当升压，判断三相电压和三相电流值是否正常，正常则继续升压到设置试验电流，自动锁定当前试验数据，自动开始降压，调压器降压到零位后停止降压，然后将电流档位分、内特性试验分、三相电压分，试验结束。

自动试验保护说明

电压超过保护电压时系统自动保护。

电流超过保护电流时系统自动保护。

与试验设备通信失败时系统自动保护。

与控制系统通信失败时系统自动保护。

计算机死机时控制系统自动保护。
