高压电缆介损测试仪：技术概述与核心优势
一、新电缆介损定位与应用场景
高压电缆介损测试仪是专为大容量、高电压容性设备设计的精密测试仪器，适用于以下场景：
出厂试验：高压电机、高压套管、高压电缆等设备的绝缘性能验收。
现场检测：变电站、发电厂等场景下，结合外部加压设备（如试验变压器、串联谐振装置）进行介损测试。
科研与计量：实验室环境下对新型绝缘材料或高压设备的介损特性研究。
核心目标：通过测量介质损耗因数（tanδ）和电容量（Cx），评估设备绝缘系统的健康状态，提前发现受潮、老化、局部放电等缺陷。
二、产品架构与技术创新

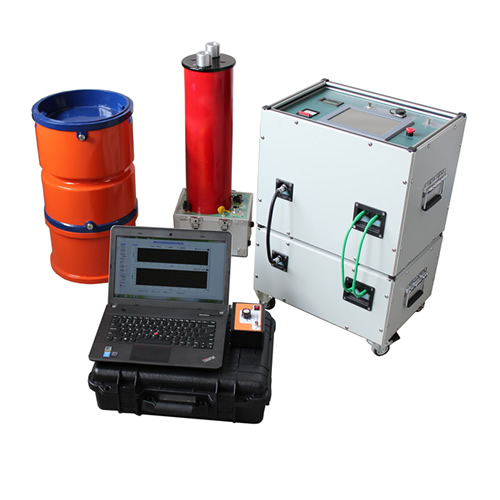

仪器采用分体式设计，由手持终端与测试主机组成，通过2.4G无线通讯实现安全隔离操作，核心创新点如下：
1. 硬件设计
双模块化结构：
手持终端：7寸彩色液晶电容触摸屏，工业级设计，支持全中文菜单导航，操作直观。
测试主机：集成高压采样、低压采样、光纤通讯模块，适应恶劣工业环境。
超宽量程与频率范围：
电流量程：正接法/反接法均支持2μA-15A（可扩展至更高电流），覆盖从微小电流到大电流测试需求。
频率范围：外施高压频率30Hz-300Hz自适应测量，兼容工频（50Hz）及变频试验场景。
高压定制能力：

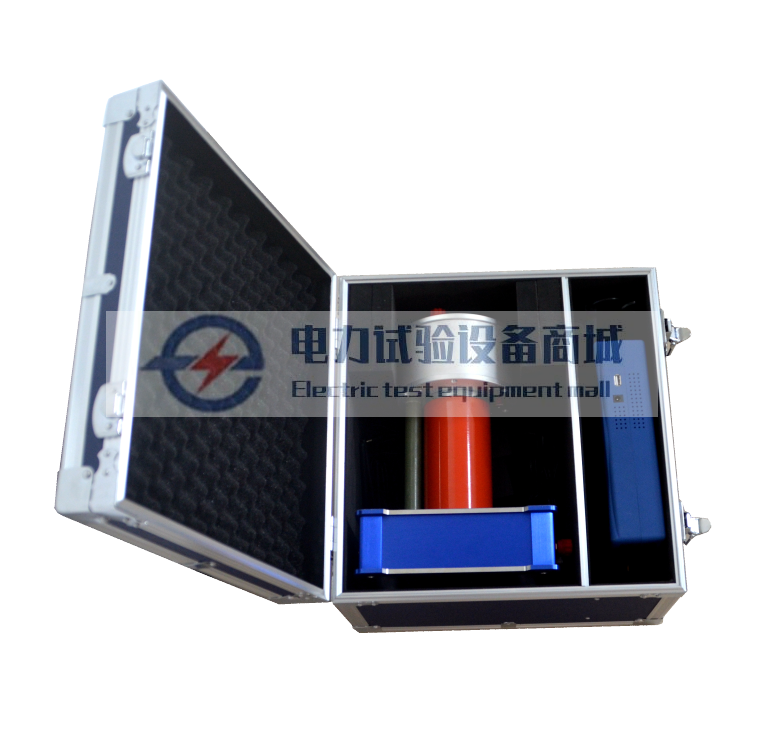

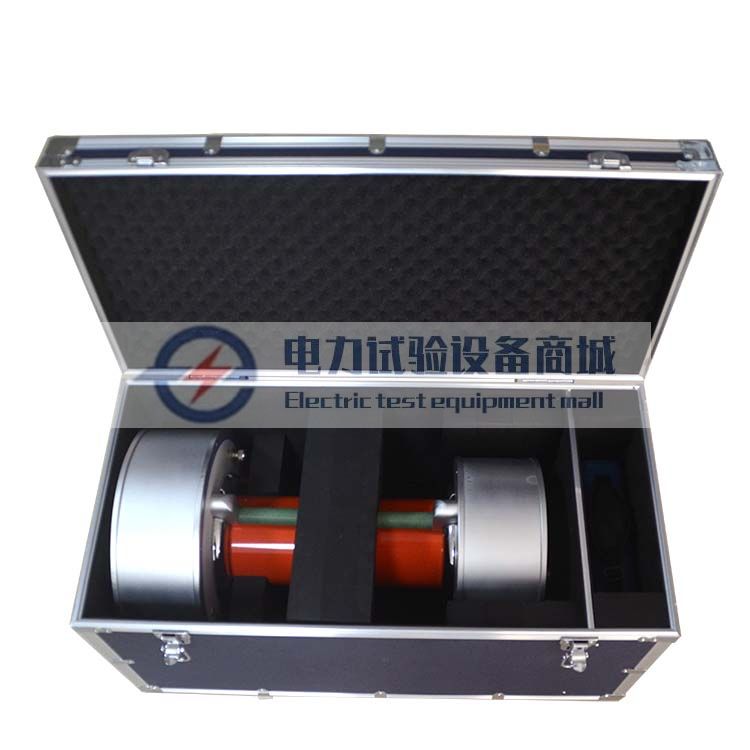

外施电压可根据用户需求定制（如10kV、35kV、110kV等），满足不同电压等级设备测试。
2. 安全与通讯技术
光纤高压通讯：
高压采样与低压采样间采用工业级光纤模块，彻底隔离高低压回路，避免电磁干扰，保障数据精度。
无线隔离操作：
手持终端与测试主机通过2.4G无线通讯连接，操作人员无需接触高压设备，最大程度降低触电风险。
全锂电池供电：
手持终端、测试主机低压端、高压端均采用锂电池供电，单次充电可连续工作8小时以上，适应现场长时间测试需求。
3. 数据存储与扩展性
U盘直存功能：
测试数据可通过USB接口直接保存至U盘，支持导出为Excel或TXT格式，便于后续分析。
开放接口设计：
预留标准通讯接口，可与上位机软件或电力系统平台对接，实现数据集中管理。
三、工作原理与测量方法
1. 介质损耗基本概念
在交流电压作用下，电介质（如绝缘材料）因极化、电导等过程消耗电能并转化为热能，这种能量损耗称为介质损耗。
介质损耗角（δ）：电压与电流相位差（ψ）的余角，δ越小，绝缘性能越好。
介质损耗因数（tanδ）：δ的正切值，是衡量绝缘损耗的核心参数，值越低表明绝缘越优良。
2. 测量电路设计
仪器采用比较法测量，核心电路包括：
标准回路（Cn）：内置高稳定度标准电容器（如0.1μF），与测量线路组成参考通道。
被试回路（Cx）：由被试品（如电缆）与测量线路组成测试通道。
信号采集模块：
取样电阻将电流信号转换为电压信号；
前置放大器增强信号强度；
A/D转换器将模拟信号数字化。
3. 数字化矢量运算
实时采集：数字信号处理器（DSP）同步采集标准回路与被试回路的电流幅值及相位差。
矢量计算：通过复数运算分解电流信号的实部（有功分量）与虚部（无功分量），计算得到：
电容量（Cx）：基于无功分量与电压、频率的关系推导。
介质损耗因数（tanδ）：有功分量与无功分量的比值。
四、核心优势总结
安全至上：
光纤+无线双重隔离设计，彻底分离操作人员与高压环境。
全锂电池供电，避免现场电源接线风险。
精准可靠：
超宽量程与频率范围，适应复杂测试场景。
光纤通讯保障高压采样数据抗干扰能力。
便捷高效：
7寸电容屏操作直观，无线控制减少现场布线。
U盘直存数据，便于快速整理报告。
灵活定制：
高压电压、电流量程可根据用户需求扩展，覆盖从10kV到超高压设备的测试需求。
五、应用案例与行业价值
案例1：某变电站10kV电缆交接试验
测试对象：新敷设10kV XLPE电缆，长度2km。
测试方法：采用串联谐振装置加压至12kV，频率50Hz，反接法测试。
结果：tanδ=0.0008，Cx=0.42μF，符合GB/T 11017.3-2014标准要求。
案例2：高压电机出厂介损筛查
测试对象：35kV高压电机定子绕组。
测试方法：外施30kV高压，频率45Hz，正接法测试。
结果：tanδ=0.0012，发现局部绝缘老化缺陷，避免故障投入运行。
行业价值：该仪器通过高精度、高安全的测试方案，显著提升了高压设备绝缘检测的效率与可靠性，为电力设备全生命周期管理提供了关键数据支撑，助力电网向智能化、数字化方向升级。
