电缆局部放电试验方法及核心要点
电缆局部放电试验是评估绝缘系统健康状态的关键手段，通过捕捉绝缘内部微弱放电信号，可提前发现潜伏性缺陷、量化老化程度，并预防突发性绝缘故障。以下从试验方法分类、核心作用、标准化流程及注意事项四方面展开说明：
一、试验方法分类
电测法
脉冲电流法：通过检测放电时产生的脉冲电流评估放电强度，适用于试品一端接地的情况，测量回路包括并联、串联和桥式三种。
无线电干扰电压法（RIV）：利用射频传感器（如电容传感器、Rogowski线圈）检测放电产生的无线电干扰信号，可定性评估放电强度甚至定位。
介质损耗分析法（DLA）：测量绝缘材料的介质损耗角（tgδ）评估放电能量，适用于低气压中的辉光或亚辉光放电，但无法定量放电量。
高频电流传感器法（HFCT）：将传感器钳制在电缆接地线上感应放电脉冲电流，实现非侵入式测量，抗干扰能力强。
超高频（UHF）检测法：通过接收放电产生的超高频电磁波（400~3000MHz）进行检测，灵敏度高，尤其适用于GIS终端等部位。
非电测法
超声波法：利用传感器接收放电产生的超声波信号定位放电点，不受环境条件限制，但灵敏度较低，常作为电测法的补充手段。
热像法：通过测量绝缘介质中的温度分布判断是否存在局部放电，适用于检测电缆内部温度变化。

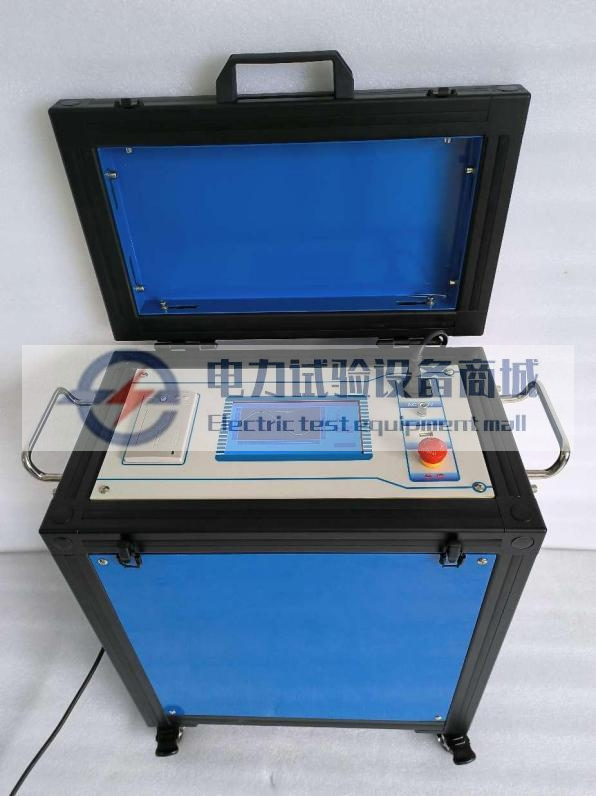

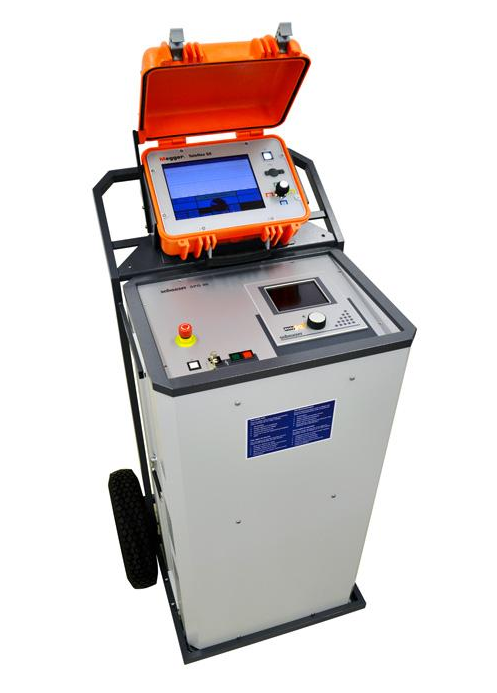

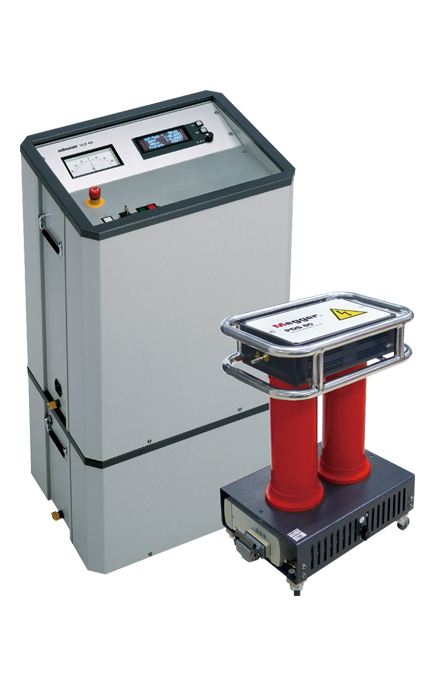

震荡波法：基于LCR阻尼振荡原理，通过高压电抗器和实时固态开关激发电缆潜在缺陷处的放电信号，具有供电容量小、测试时间短的特点。
化学检测法：分析放电产生的分解物（如油中气体）推断放电程度，适用于油纸绝缘设备。
联合检测法
多传感器联合检测：结合脉冲电流法、超声波法、UHF法等，利用不同方法的优势互补，提高检测准确性和可靠性。例如，通过电磁耦合原理的罗氏线圈传感器与特高频传感器联合应用，可有效区分干扰信号与局部放电信号。
二、核心作用
早期缺陷识别与风险预警
捕捉制造缺陷（如XLPE绝缘层中的微气隙、半导电层杂质）、敷设损伤（如机械裂纹）或运行老化（如热老化产生的水树）导致的潜伏性缺陷，实现“故障前预警”。例如，某220kV电缆中间接头因安装时半导电层断口不平整，导致局部放电量达30pC，经试验发现后重新处理，避免了投运后3个月内可能发生的击穿事故。
绝缘老化状态评估
局部放电量与绝缘老化程度呈正相关。通过跟踪放电量变化趋势（如110kV电缆运行中放电量从5pC升至50pC），可量化评估老化速率。研究表明，XLPE电缆在放电量超过100pC后，剩余寿命通常不足2年，需提前安排更换计划。
制造与安装质量验证
出厂检验：剔除绝缘层气泡、屏蔽层接触不良等制造缺陷。例如，某批次10kV电缆因交联工艺控制不当，出厂试验中30%样品放电量超标（>10pC），经返工后合格率提升至100%。
交接验收：检测敷设过程中因拖拽、弯曲导致的绝缘损伤。例如，直埋电缆因石块挤压产生的绝缘裂纹，可通过局部放电定位精准发现。
三、标准化操作流程（以110kV XLPE电缆为例）
试验前准备
样品预处理：电缆长度≥50m，试验前在20±5℃环境中静置24h，消除温度梯度导致的局部应力。
外护套处理：用金属箔（厚度≥0.1mm）紧密包裹电缆外护套表面，两端接地，抑制表面电晕干扰。
安全措施：设置安全围栏（距离试品≥3m），配备声光报警装置；高压引线采用绝缘支撑（爬距≥300mm/kV），防止对周围物体放电。
电压施加与老练处理
预加电压阶段：施加1.3U₀（U₀为电缆额定相电压，110kV电缆U₀=63.5kV），持续15分钟，目的是“老练”绝缘，减少非永久性缺陷导致的假阳性信号。
测量电压阶段：
第一阶段：降至1.0U₀（63.5kV），保持10分钟，测量并记录放电量（通常要求≤5pC）。
第二阶段：升至1.73U₀（110kV），保持30分钟，期间每5分钟记录一次放电量，要求稳定值≤10pC，且无明显增长趋势（单次增幅≤2pC）。
信号检测与数据采集
检测方法：采用“脉冲电流法+超声波定位”联合检测。
脉冲电流法：通过串联在电缆接地端的耦合电容（Cₖ=1000pF）采集放电脉冲，经50kHz-1MHz带通滤波器后，由数字局放仪显示放电量、相位图谱（PRPD图谱）。
超声波定位：在电缆附件（终端头、中间接头）处布置超声波传感器（频率40-200kHz），通过时差法定位放电点（精度±5cm），区分本体放电与附件放电。
数据记录：保存完整的放电参数，包括放电量（q）、放电次数（n）、平均放电电流（Iₐᵥ=q×n/t），以及相位分布图谱（判断放电类型：气隙放电呈双峰分布，沿面放电呈宽峰分布）。
干扰抑制技术
电磁屏蔽：试验区域设置60dB以上屏蔽室，或采用便携式电磁屏蔽帐篷（衰减外界射频干扰）。
信号滤波：采用小波变换算法剔除50Hz工频干扰（抑制比≥40dB），通过脉冲极性鉴别法区分内部放电（正负半周脉冲对称）与外部干扰（单极性脉冲）。
接地优化：采用独立接地网（接地电阻≤0.5Ω），与变电站接地网间距≥10m，避免地电位干扰。
试验后处理
电压降至零：以≤1kV/s的速率降压，避免操作过电压。
绝缘电阻复测：使用2500V兆欧表测量绝缘电阻，应≥1000MΩ（20℃，相对湿度≤75%），且与试验前数据偏差≤20%。
数据有效性判断：若出现放电量突增（如1.73U₀下5分钟内从5pC升至20pC），需重新试验排除干扰，必要时进行局部解剖检查。
四、注意事项
安全预防：试验现场电压高达数万伏，需严格遵守安全规范，设置警示标识，隔离非试验人员，避免直接接触高压元件。
环境控制：试验现场应整洁，避免杂乱金属物件（如裸铜线段、螺丝）引发电晕放电；高压区地面需干燥，防止湿气导致表面泄漏电流。
设备状态：被试品、升压变压器、耦合电容等表面应保持干燥清洁，避免污垢引起表面局部放电。
仪器操作：仪器需预热（通常≥5分钟），避免阳光直射和强磁场干扰；运输时需防震，防止损坏精密元件。
接地与屏蔽：高压设备应有效接地，必要时使用屏蔽室或屏蔽帐篷减少外界干扰。
防止电晕放电：高压连接线应避免暴露，必要时加粗线径或加装防电晕罩，防止因场强过高引发电晕放电。
仪器增益调节：试验过程中，被试品在耐压或预升压时局部放电量可能远超正常值，需提前降低仪器增益，防止损坏；电压降至测量电压时，再调整增益以记录数据。
