高压无线核相器详细说明

一、产品概述

高压无线核相仪（以下简称“核相器”）是一款专为高压线路核相设计的智能化工具，适用于0.38KV～220KV交流输电线路的并网、环网核相及二次侧带电作业。其核心优势在于采用无线传输技术，通过发射器与接收主机的协同工作，实现安全、高效的相位差测量，同时具备高压验电功能，彻底摒弃了传统有线核相器的操作风险与局限性。

二、核心功能

无线核相

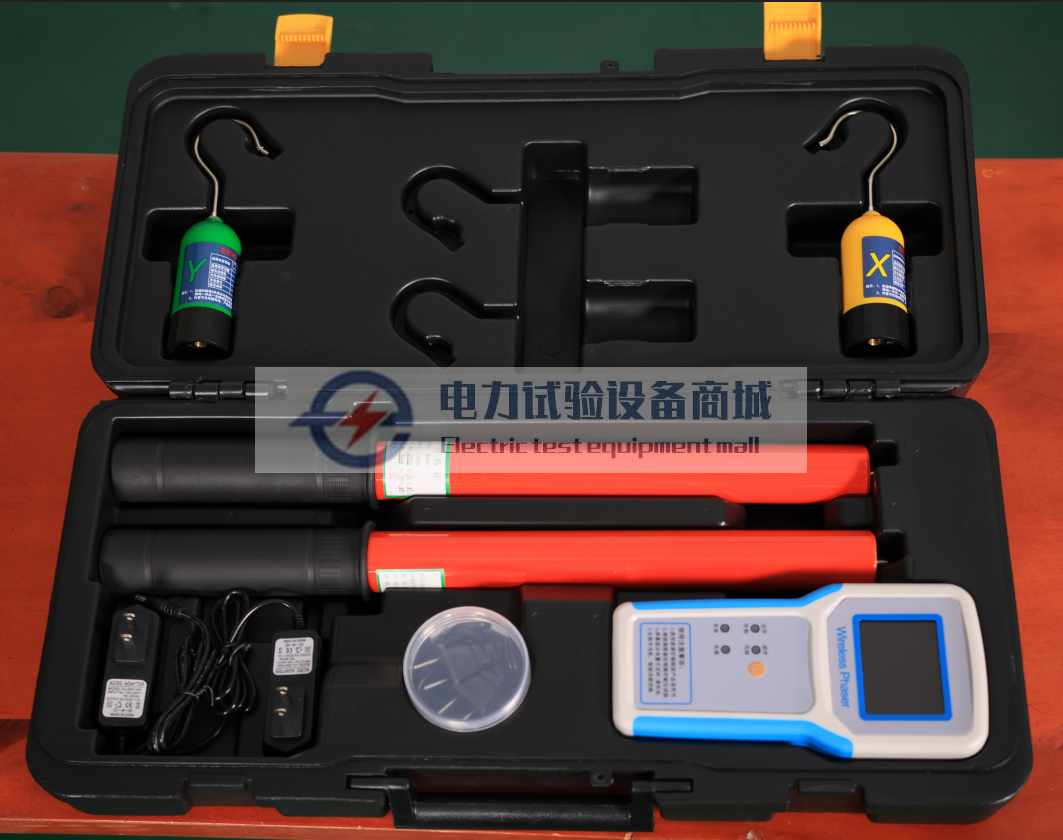

通过2个高压发射器（X/Y）和2个低压发射器（X1/Y1）实时采集线路相位、频率数据，无线传输至接收主机，自动计算两线路相位差，精准判断同异相。

支持远程核相功能升级，适应复杂场景需求。

高压验电

发射器内置电压检测模块，可独立判断线路是否带电，确保操作前安全确认。

多功能显示

320*240彩屏同步显示相位差、频率、矢量图及同异相结果，直观清晰。

真人语音提示测量结果与操作步骤，降低误操作风险。

智能节能

无操作1小时自动关机，延长设备续航。

发射器与接收主机均采用可拆卸锂电池（主机2500mAH，发射器350mAH），支持快速更换，满足长时间作业需求。

三、工作原理

发射器（X/Y、X1/Y1）

接触待测线路后，自动检测电压、相位及频率，通过无线信号将数据发送至接收主机。

高压发射器适配0.38KV～220KV线路，低压发射器用于二次侧或低压环境。

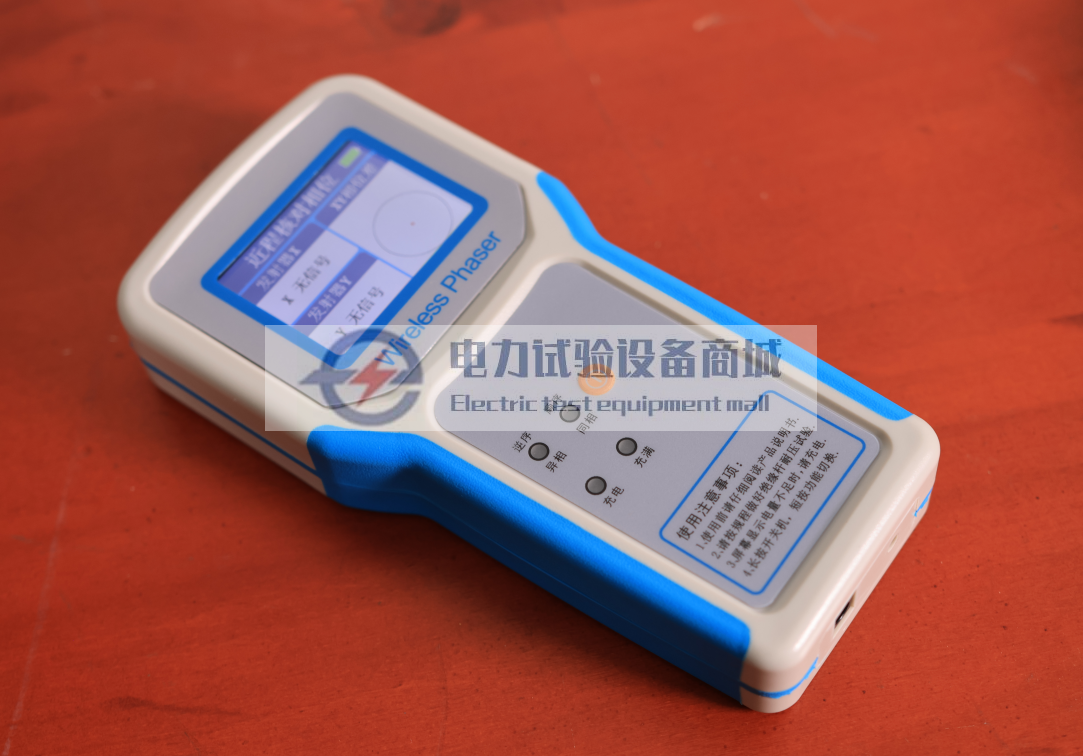

接收主机

接收并解析发射器数据，计算两线路相位差，判断同异相（误差≤5°）。

实时显示测量结果，并通过语音提示操作步骤及危险预警。

四、安全规范与操作要点

安全距离

严格遵循电力部门高压测试安全距离标准，操作时保持与带电体的安全间距。

绝缘杆使用

标准配置：3米绝缘杆（适配≤220KV线路）。

高压场景：若线路电压＞220KV，需更换长度＞3米的绝缘杆，确保绝缘性能。

手持位置：操作时手持部位不得超过绝缘杆手柄，避免触电风险。

环境适应性

工作环境：-35℃～+45℃，湿度≤95%RH（无凝结）。

储存环境：-40℃～+55℃，湿度≤95%RH（长期存放需干燥防潮）。

五、技术参数详解

相位差准确度：误差≤5°，确保核相结果精准可靠。

频率准确度：±0.1HZ，适应不同电网频率波动。

电压范围：0.38KV～220KV，覆盖主流高压线路需求。

传输距离：最大视距约100米（无遮挡），满足现场操作需求。

显示与提示：彩屏+语音双模式，夜间或强光环境下仍可清晰读取数据。

功耗与泄漏电流：发射器＜0.1W，主机＜0.3W；高压测量时泄漏电流＜10uA，确保操作安全。

整机重量：约5.5KG，便于携带与现场部署。

包装尺寸：长89cm×宽26cm×高11cm，适配标准工具运输箱。

六、应用场景

电网并网与环网

在新建线路投运或电网扩容时，快速核相确保相位一致，避免短路事故。

设备检修与维护

检修变压器、开关柜等设备时，验证二次侧相位，保障设备安全运行。

应急抢修

故障排查后恢复供电前，核相确认线路相位，防止误接导致二次故障。

试验与科研

电力试验室或高校科研中，用于高压线路相位特性分析与研究。

七、维护与保养

定期检查

每次使用前检查绝缘杆外观（无裂纹、磨损）及电池电量（≥50%）。

清洁发射器与主机接口，避免灰尘或湿气侵入。

电池管理

长期存放时，保持电池电量在40%～60%，避免过充或过放。

若设备闲置超过3个月，需定期充电维护。

存储条件

存放于干燥、通风环境，远离腐蚀性气体或强磁场。

八、总结

高压无线核相器以无线传输、精准测量、安全可靠为核心优势，广泛应用于高压线路核相、验电及检修场景。其符合国际安全标准（如IEC 61010），通过严格的技术参数设计（如低泄漏电流、高环境适应性），为电力作业提供全方位保障。用户需严格遵循操作规范，定期维护设备，以确保其长期稳定运行。
