变压器直流电阻快速测试仪详细介绍

一、产品概述

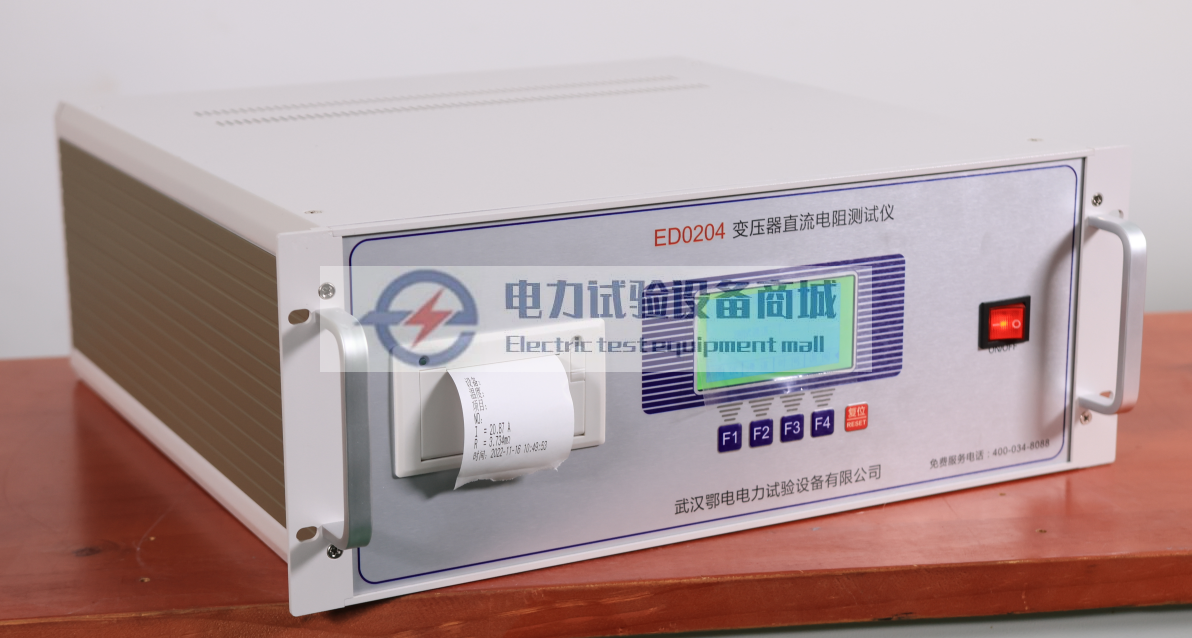

直流电阻测试仪是一款专为变压器、电感等感性负载设计的微机三相单片机型直流电阻检测设备，适用于变压器交接试验、大修后检测及分接开关调整后的电阻测量。该仪器采用全新电源处理技术，支持自动充电、自动放电，具备一键操作功能，显著提升测试效率，减轻操作人员负担。其性能稳定、测量迅速、体积小巧，是电力行业、变压器制造及维修领域的理想工具。

二、核心功能与特点

多档位测试电流

提供1A、5A、10A、20A四档测试电流，满足不同容量变压器及电感设备的测试需求。

测量范围：

1A：10mΩ～20Ω

5A：1mΩ～4Ω

10A：1mΩ～2Ω

20A：1mΩ～1Ω

最大分辨率：0.1μΩ，可精准捕捉微小电阻变化。

高精度与稳定性

测量准确度：±0.2%（满量程），数据重复性好，确保测试结果可靠。

采用四线制测量法，消除接触电阻和连接线电阻对测试结果的影响。

智能化操作

全中文菜单：操作界面直观，简化操作流程。

自动放电功能：测试完成后自动释放残余电荷，避免反向感应电动势危害安全。

放电指示：通过指示灯明确显示放电状态，减少误操作风险。

数据存储与打印

数据存储：可存储255组测试数据，便于后续分析与管理。

面板式微型打印机：支持汉化打印测量结果，方便现场记录。

便携设计与环境适应性

体积小巧：200×400×280mm³，重量仅6kg，便于携带至现场。

工作电源：AC 220V±22V，50Hz±2Hz，保险管5A，最大功耗300W（10A测试时）。

工作环境：温度0℃～40℃，相对湿度≤80%，适应多种工况。

三、技术标准与认证

符合标准：

DL/T845.3-2004《电阻测量装置通用技术条件》

GB6587《电子测量测试仪环境试验总纲》

GB6593《电子测试仪质量检定规则》

认证保障：通过国家权威机构检测，确保仪器性能符合行业标准。

四、应用场景

变压器制造与检修

检测绕组焊接质量、匝间短路及分接开关接触状态。

快速评估变压器健康状态，提前发现潜在故障。

电力预防性试验

定期测量变压器直流电阻，验证设备性能，保障电网安全运行。

适用于无励磁分接开关调整后的电阻检测。

大功率电感设备测试

测量电感线圈的直流电阻，验证其电气性能。

支持电机绕组、互感器等感性负载的电阻检测。

野外作业与现场检测

体积小巧、重量轻，便于携带至偏远地区或施工现场。

自带电源适配器，支持交流供电，适应无电源环境。

五、操作流程与注意事项

标准操作步骤

接线：按四线制法连接测试线，确保接触良好。

开机：接通电源，仪器自动初始化，进入待机状态。

选择电流档位：根据被试品电阻值范围选择合适档位。

开始测试：按“测试”键，仪器自动完成充电、测量及放电过程。

读取结果：待数据稳定后，记录电阻值及单位。

打印数据：如需打印，按“打印”键输出结果。

关机：测试完成后，关闭电源，断开测试线。

关键注意事项

安全接地：试验时机壳必须可靠接地，防止触电事故。

避免干扰：测量时其他未测试绕组勿短路接地，否则会延长数据稳定时间。

分接开关操作：无载调压变压器测量过程中严禁切换分接开关，需放电完成后操作。

环境要求：仪器应避免强烈震动、阳光直射和磁场干扰，存放于干燥通风处。

六、配件清单（标准配置）

测试线：4根（红、黑各2根，含鳄鱼夹）

电源线：1根（AC 220V）

保险管：5A（备用）

说明书：1本

合格证：1份

打印机色带：1个（如配备打印机）

注：配件清单可能因产品型号或合同要求有所调整，请以实际产品说明书或合同为准。

七、总结

直流电阻测试仪凭借其高精度、多档位、智能化及便携性，成为变压器及电感设备直流电阻测量的首选工具。其符合行业标准，操作简便，安全可靠，广泛应用于电力制造、检修及预防性试验领域，为设备健康评估提供有力支持。
