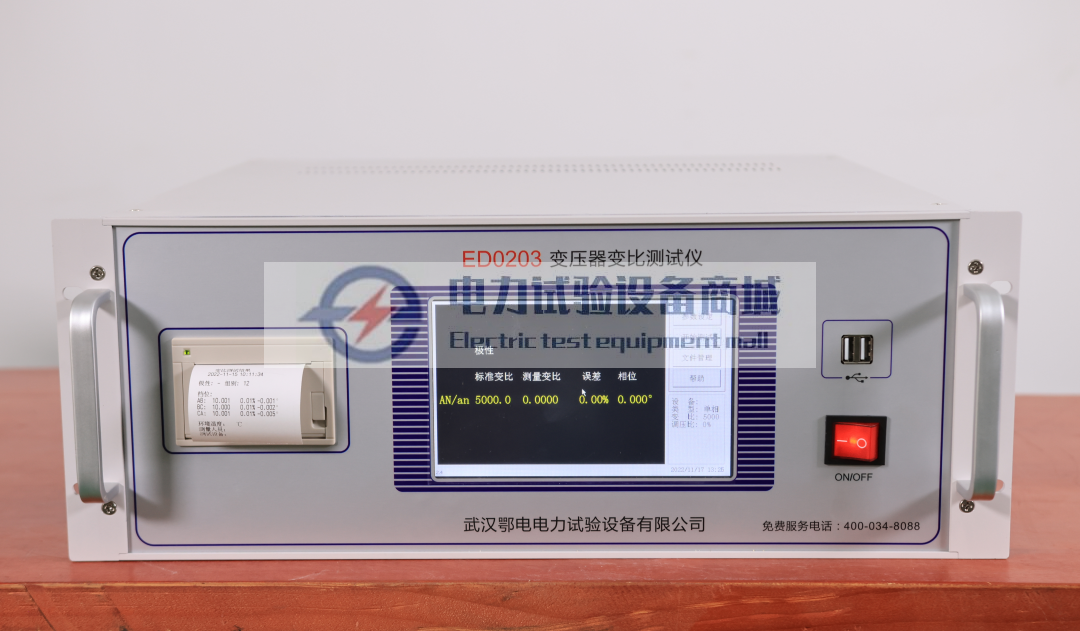

变压器变比测试仪操作使用说明
一、概述
在电力变压器生产、新变压器投运前以及国网预防性试验规程要求下，需对变压器进行匝数比或电压比测试。传统变比电桥操作繁琐、读数不直观、需换算且只能测一相变比。变压器变比测试仪采用大屏幕高分辨率液晶显示屏，有中文菜单提示，操作简便直观，能一次完成三相变比测试，测试速度快、准确度高。
二、性能特点
全三相正弦逆变电源输出，输出电压自动调节，具软启、软停功能，测试速度快、精度高。
可测试三相变压器、单相变压器、PT、Z型变压器的变比、组别、极性。
具备盲测功能，不知高、低压联结方式也能测变比、组别。
能测试CT变比极性。
单相测试时具有角差测试功能。
分接档位最高可测197档。
测试量程宽，最高达10000。
有高低压反接保护功能。
输出短路保护功能。
不掉电时钟和日期显示；数据存储分本机存储（可存500条，能转存至优盘）和优盘存储（Word格式，可直接编辑打印）。
热敏打印机，打印快速、无声。
体积小、重量轻，便于携带。
三、操作使用说明
（一）测试接线
根据被试试品情况正确连接测试线：
单相变压器或单相PT测试接线：高压测试端红色测试线的黄、绿测试钳接被测试品高压端；低压测试端黑色测试线的黄、绿测试钳接被测试品低压端。
单相CT测试接线：高压测试端红色测试线的黄、绿测试钳接被测试品二次侧；低压测试端黑色测试线的黄、绿测试钳接被测试品一次侧。
三相变压器测试接线：高压测试端红色测试线的黄、绿、红测试钳接被测试品高压端A、B、C相；低压测试端黑色测试线的黄、绿、红测试钳接被测试品低压端a、b、c相。
（二）打印机使用说明
打印机按键和指示灯一体式。上电后，正常时指示灯常亮，缺纸时闪烁。按一次按键，打印机走纸。
打印机自检：按住按键不放，同时给打印机上电，即打印出自检条。
打印机换纸：
扣出旋转扳手，打开纸仓盖。
把打印纸装入，拉出一截（超出一点撕纸牙齿），注意纸放整齐，有药液一面（光滑面）向上。
合上纸仓盖，打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。
（三）使用操作
所有测试线接好后，打开电源开关，仪器初始化进入“主菜单”屏。顶栏显示仪器运行时间，中间显示仪器型号、厂家信息、功能选项，底部显示软件版本号和仪器编号。按“上下”“左右”键选择功能选项，按“确认”键进入所选功能菜单。
1. 变比测试
三相测试：普通三相变压器测试。
正常测试：已知高、低压联结方式，正确输入后测试。
盲测功能：不知高、低压联结方式及组别时可准确测变比和组别。以“盲测功能”为例：
在“主菜单”屏选中“三相测试”项，按“确认”键进入“三相测试选择”屏，选“盲测功能”项，按“确认”键进入“盲测功能参数设置”屏。
“额定高压”“额定低压”“分接”“联结组别”“试品编号”“测试”为菜单选项，右边所属各项为功能参数，“说明”部分解释所选功能。选中菜单选项时，按“上下”键选不同菜单功能，按“左右”键选菜单选项所属功能参数，选中后按“上下”键修改参数，按“确认”或“取消”键返回菜单选项。
额定高压、额定低压：设置测试品额定高、低电压值，可按实际值或比例关系输入。输入正确后，测试结果才能正确计算当前分接档位值和误差值。
分接：设置测试品分接间距和额定分接位，无分接位时额定分接位输入00或01。
联结组别：设置测试品联结方式和组别。高压侧可实现“Y→D→未知”循环转换，Y为星形联结，D为三角形联结，“未知”由仪器自动判断；低压侧可实现“y→d→未知”循环转换，y为星形联结，d为三角形联结，“未知”由仪器自动判断。用户选已知联结方式，仪器测量与显示按输入为准；选“未知”，由仪器自动判断，高、低压侧都选“未知”时，测量结果不显示联结方式。联结组别可按实际情况选，未知可选“自动”，由仪器自动判断，“盲测功能”菜单里联结组别固定为“自动”不可改动。
试品编号：设置本次试验试品编号。
测试：选择测量方式。
三相变比：根据设定高、低压联结方式和组别，三相同时测量变比。
组别测试：只测量联结组别。
三相AB、三相BC、三相CA：根据设定高、低压联结方式和组别，只针对所选相进行变比测量，方便检测，节约时间。
参数设置完成后，选中“测试”项按“确认”键开始测量。测试中检测到短路、高低压反接故障，弹出故障提示框报警并停止测量。
“三相变比测试结果”屏：屏幕中间显示测量结果，底部显示可操作菜单。
继续测试：按设置好的参数继续测量。
结果打印：打印测试结果。
结果存储：将测试结果存储到本机或优盘。
按“左右”键选择菜单项，“确认”键执行当前选项。
单相测试：
在“主菜单”屏选中“单相测试”项，按“确认”键进入“单相测试参数设置”屏，设置操作和“盲测功能参数设置”屏类似。
额定高压、额定低压：设置测试品额定高、低电压值，可按实际值或比例关系输入。选“单相CT”测试后，高、低电压值代表CT一次侧和二次侧额定电流值，可按实际电流或比例关系输入。
分接：设置测试品分接间距。
额定分接：设置测试品额定分接位，无分接位时输入00或01。
试品编号：设置本次试验试品编号。
测试：选择测量方式。
单相PT：根据设置参数对PT进行变比极性测量。
单相CT：根据设置参数对CT进行变比极性测量。
单相变压器：根据设置参数对单相变压器进行变比极性测量。
以“单相PT”测试为例，参数设置完成后，选中“测试”项按“确认”键开始测量。测试中检测到短路、高低压反接故障，弹出故障提示框报警并停止测量。
“单相PT测试结果”屏：操作和“三相变比测试结果”屏类似。
Z型测试：“Z型测试”和“三相测试”设置、操作类似，具体操作参考“三相测试”相关操作。
2. 存储查询
在“主菜单”屏选中“存储查询”选项，按“确认”键进入“存储查询”屏，无存储数据会提示“无存储记录!!”。
屏幕上部和中部显示存储数据信息，屏幕底部显示存储查询索引：
存储001/020：001表示当前查询存储数据位置（第几条记录，001为最新记录），020表示共存储测试记录数。
有存储数据时，在“存储查询”屏按“左右”键查询不同存储信息，按“确认”键弹出功能菜单，可进行“存储打印”“转存优盘”操作。
存储打印：打印当前查询存储数据。
转存优盘：将当前查询存储数据转存到外接优盘。
3. 时钟设置
在“主菜单”屏选中“时钟设置”选项，按“确认”键进入“时钟设置”屏。
按“左右”键选择要修改项，按“上下”键修改所选项，按“确认”键保存设置并返回“主菜单”屏，按“取消”键放弃设置并返回“主菜单”屏。（注：本时钟设置功能可根据闰年自动计算二月份天数，并能根据设置日期自动计算出星期几。）
4. 厂家设置
此项为厂家设置项，需密码，用户不能设置。
