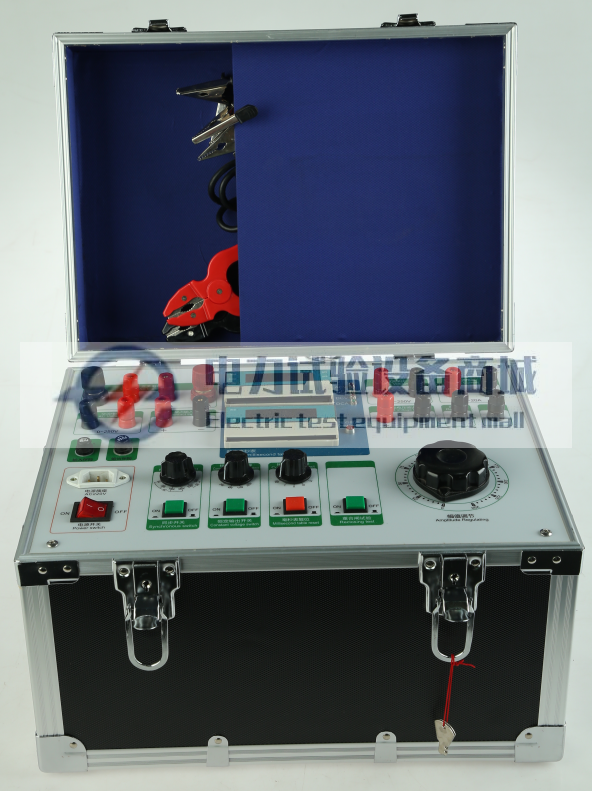

单相继电保护校验仪简述

一、概述

单相继电保护校验仪是公司成功研发的新一代校验装置。该仪器运用最新的电源技术打造交直流电压、电流源，在电路设计、器件选型、面板布局以及内部结构设计方面均达到国内先进水准。具备功能完备、选材优质、测试数据清晰、操作便捷等优势，是电力继保部门开展工作的理想设备。

二、技术指标与性能

（一）工作条件

工作电源：AC220V±10% ，50Hz

工作环境：温度范围 -10℃～40℃；湿度不超过 85%

大气压：86～106Kpa

（二）输出电源

交流电压：输出范围 0～250V，最大电流 3A

交流电流：

0～200A，对应电压 7.5V

0～20A，对应电压 25V

0～5A，对应电压 5V

直流电压：输出范围 0～250V，最大电流 3A

直流电流：输出范围 0～20A，对应电压 25V

定值输出：可提供 DC24V、DC48V、DC110V、DC220V 四种直流电压输出

（三）性能指标

电流、电压表：采用 41/2 位显示，测量精度较高。

数字毫秒表：测量范围 0～99.9999s，可满足对时间精确测量的需求。

（四）功能

量度继电器：能够精确测量电流、电压继电器的启动值、返回值，并计算返回系数。

时间继电器：可测量启动值、返回值，同时准确测定动作时间。

中间继电器：针对各类带启动线圈和保持线圈的中间继电器，可测量启动值、返回值、保持值以及动作时间。

重合闸继电器：可进行电容充电试验，测量充电时间、重合闸时间，并测试中间元件性能。

差动继电器：支持直流励磁试验、制动特性试验以及伏安特性试验。

其他非常见继电器：具备对多种非常见继电器进行测试的能力。

三、输出电源操作说明

（一）交流电压（0～250V）输出

将 T1 调节至 AC250V 档位，合上同步开关，通过调节 T4，可在 J2 端输出 0～250V 的交流电压。此时，X1 显示当前电压值，且电源输出类型 ACV 的指示灯亮起，提示用户当前输出为交流电压。

（二）交流电流（0～5A、0～20A、0～200A）输出

根据所需输出的电流大小，将 T1 分别调至 AC5A、AC20A 或 AC200A 档位，合上同步开关，调节 T4，J1 端即可输出相应量程的交流电流（0～5A、0～20A 或 0～200A）。X1 显示当前电流值，电源输出类型 ACA 的指示灯亮，表明当前输出为交流电流。

（三）直流电压（0～250V）输出

把 T1 调至 DC250V 档位，合上同步开关，调节 T4，J3 端输出 0～220V 的直流电压（此处输出上限与标称 0～250V 存在差异，需确认是否为设备特性或文档误差）。X1 显示当前电压值，电源输出类型 DCV 的指示灯亮，提示用户当前输出为直流电压。

（四）直流电流（0～20A）输出

将 T1 调至 DC20A 档位，合上同步开关，调节 T4，J4 端输出 0～20A 的直流电流。X1 显示当前电流值，电源输出类型 DCA 的指示灯亮。特别提醒，在调节电流过程中，严禁超过额定电流，否则可能导致仪器损坏。

（五）定值输出

将 T2 调至 24V 档位，合上定值输出开关，J5 端将固定输出 24V 直流电压。

将 T2 调至 48V 档位，合上定值输出开关，J5 端固定输出 48V 直流电压。

将 T2 调至 110V 档位，合上定值输出开关，J5 端固定输出 110V 直流电压。

将 T2 调至 220V 档位，合上定值输出开关，J5 端固定输出 220V 直流电压。（文档中此条重复，可考虑删除一条）
