互感器校验仪简介

1. 电流互感器

电流互感器与变压器类似，但功能不同。变压器主要用于改变线路电压，而电流互感器则用于改变线路电流，因此也被称为变流器（但现代术语中，变流器特指直流变交流的设备）。电流互感器通过互感原理，将线路上大小不一的电流按比例统一变换为相近大小的电流，便于使用统一规格的电气仪表（如5A电流表）进行测量。

特点与作用：

结构：包含原边绕组（一次绕组）和副边绕组（二次绕组），两者之间有绝缘隔离。

安全：在测量高压线路电流时，尽管原边电压高，但副边电压低，确保操作人员和仪表安全。

功能：统一电流规格，便于测量；隔离线路，保障安全。

分类与应用：

测量用电流互感器：

测量高压线路电流和功率，保障安全。

统一大电流测量，使用5A二次线路和仪表。

要求：绝缘可靠、测量准确、仪表保安系数小。

准确级：0.01级至5级，对应允许误差0.01%至5%。

保护用电流互感器：

用于继电保护线路，当线路故障时，电流剧增，触发保护仪动作，切断故障线路。

准确级：5P和10P，允许误差5%或10%。

2. 电压互感器

电压互感器是输电和供电系统中不可或缺的电器，用于变换线路电压，供测量仪表和继电保护仪使用。与变压器相比，电压互感器容量较小，一般只有几伏安至一千伏安。

特点与作用：

结构：包含一次绕组和二次绕组，绕在铁心上，有绝缘隔离。

安全：测量高压线路电压时，二次侧为低压，确保操作安全。

功能：变换电压，便于测量；保护线路中的贵重设备。

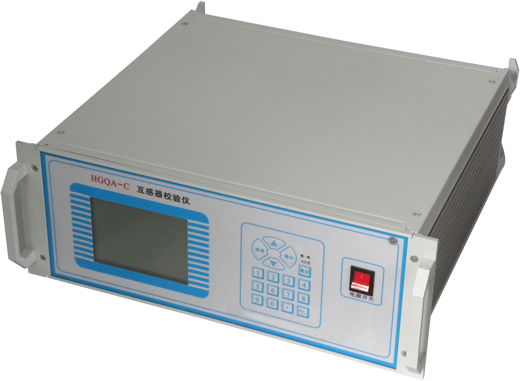

3. 互感器校验仪

互感器校验仪用于检定现场或实验室应用的电压互感器和电流互感器的技术性能。

发展历程：

第一代：电工类校验仪，操作繁琐，接线复杂。

第二代：电子线路校验仪，使用方便，但需手动切换量程，显示信息少。

第三代：单片机校验仪，智能化程度高，具备计算机通讯接口，提高办公自动化水平。

第三代互感器校验仪特点：

智能化：采用单片机实现测量、控制、显示等功能。

自动化：自动实现互感器测量，自动切换电流电压负载箱。

友好界面：大屏幕显示，操作简便，信息丰富。

高精度：采用独特电路原理与DSP技术，避免环境温度、电源频率影响。

多功能：可测量互感器误差、次级回路阻抗或导纳、自动指示极性等。

测量原理分类：

直接比较式：

原理：将标准互感器与被检互感器的次级电压或电流送入校验仪，测量差值。

优点：变比不必相等，使用方便。

缺点：不能检定次级负载小于1VA的互感器；自身误差叠加到标准互感器误差中。

测差式：

原理：测量标准互感器与被检互感器的差值，误差影响小。

优点：制作容易，成本低，应用范围广。

互感器校验仪功能与应用：

检定范围：准确度级次0.01级至10级，额定二次电流为5A、1A的电流互感器和额定二次电压为100V、100/√3V、150V（100/3V、220V）的电压互感器。

数字显示：测量结果直接数字显示，可配RSC232接口与计算机相连。

安全保护：自动指示极性，极性错误时自动切断差流（差压）回路，确保安全。

多功能测量：可作为直角坐标系交流电位计使用，测量交流小电流或电压；与隔离PT及操作箱一起测量电压互感器的二次压降。

检定方式：可用标准电流互感器或电压互感器作标准，也可用双级电流互感器、双级电压互感器或感应分压器作比例标准；可用整体法或元件法进行周期检定。

互感器校验仪是计量、供电等部门和互感器生产厂家开展互感器检测的理想仪器，具有操作简便、读数直观、测量迅速、精度高等优点。
