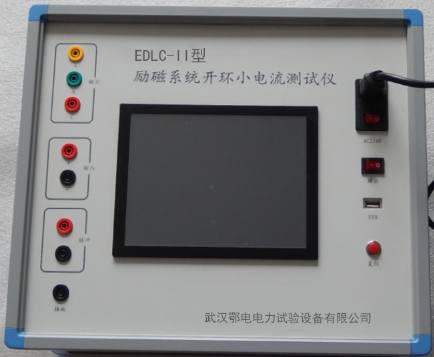

励磁系统开环特性测试仪其他测试功能使用说明

一、调节器脉冲输出试验

该试验与整流桥小电流试验一起完成。在做整流桥小电流试验时应注意，除了满足整流桥小电流试验的特性，同时查看励磁装置的脉冲计数是否正确。

同步输入信号为50Hz时，脉冲计数显示600

同步输入信号为400Hz时，脉冲计数显示4800

用示波器观察各相触发脉冲波形是否相同，双脉冲间隔角度是否为60度。

二、强励功能测试

该试验与整流桥小电流试验一起完成。当完成小电流试验后，保持控制角大于60度，将励磁调节器柜"控制方式"把手切至"电压闭环"位置。由于此时定子电压没有输入，定子电压给定值与实测值偏差很大，调节器实现强励功能，瞬时将控制角改为15度，小电流试验波形迅速变为强励状态下的波形。

三、逆变功能测试

完成强励试验后，在"电压闭环"控制方式下进行逆变灭磁，小电流试验波形迅速消失，即逆变完成，整流柜没有输出。

四、励磁调节器双机切换测试

该试验与整流桥小电流试验一起完成。小电流试验完成后，保持控制角大于60度，将励磁调节器柜"控制方式"把手切至"电压闭环"位置，进行调节器双机切换试验。

A）故障自动切换

将"通道选择"把手置于"自动"位置，A调节器为主，B调节器为从且运行正常，模拟A调节器电源故障（修改A调节器电源参考值），调节器自动从A调节器切换到B调节器。

将"通道选择"把手置于"自动"位置，B调节器为主，A调节器为从且运行正常，模拟B调节器电源故障（修改B调节器电源参考值），调节器自动从B调节器切换到A调节器。

B）掉电自动切换

将"通道选择"把手置于"自动"位置，A调节器为主，B调节器为从且运行正常，切断A调节器电源，调节器自动从A调节器切换到B调节器。

将"通道选择"把手置于"自动"位置，B调节器为主，A调节器为从且运行正常，切断B调节器电源，调节器自动从B调节器切换到A调节器。
