串联谐振耐压试验装置使用说明书

一、产品概述

变频串联谐振耐压试验装置（以下简称"本装置"），运用串联谐振原理，利用励磁变压器激发串联谐振回路，通过调节变频控制器输出频率，使回路电感L与试品电容C达到串联谐振，谐振电压即为施加于试品上的试验电压。

本装置适用于大容量、高电压电容性试品的交接试验和预防性试验。

公司可根据客户需求定制 10KV / 35KV / 110KV / 220KV / 500KV 电压等级产品。

二、执行标准

本装置符合以下国家及行业标准：

GB50150-2006《电气装置安装工程 电气设备交接试验标准》

DL/T849.6-2004《电力设备专用测试仪器通用技术条件 第6部分：串联谐振试验装置》

DL/T596-1996《电力设备预防性试验规程》

三、工作原理

变频控制器将幅值和频率固定的380V（或200V）工频正弦交流电，转换为幅值和频率可调的正弦波，经励磁变压器升压后接入谐振回路。

当电源频率满足以下条件时，回路电感L与被试品电容CX发生串联谐振：

f = 1 / (2π√LCX)

此时回路电流最大，试品上电压达到所需试验电压。

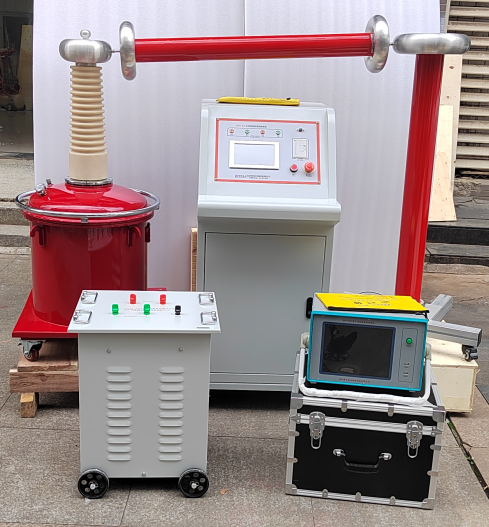

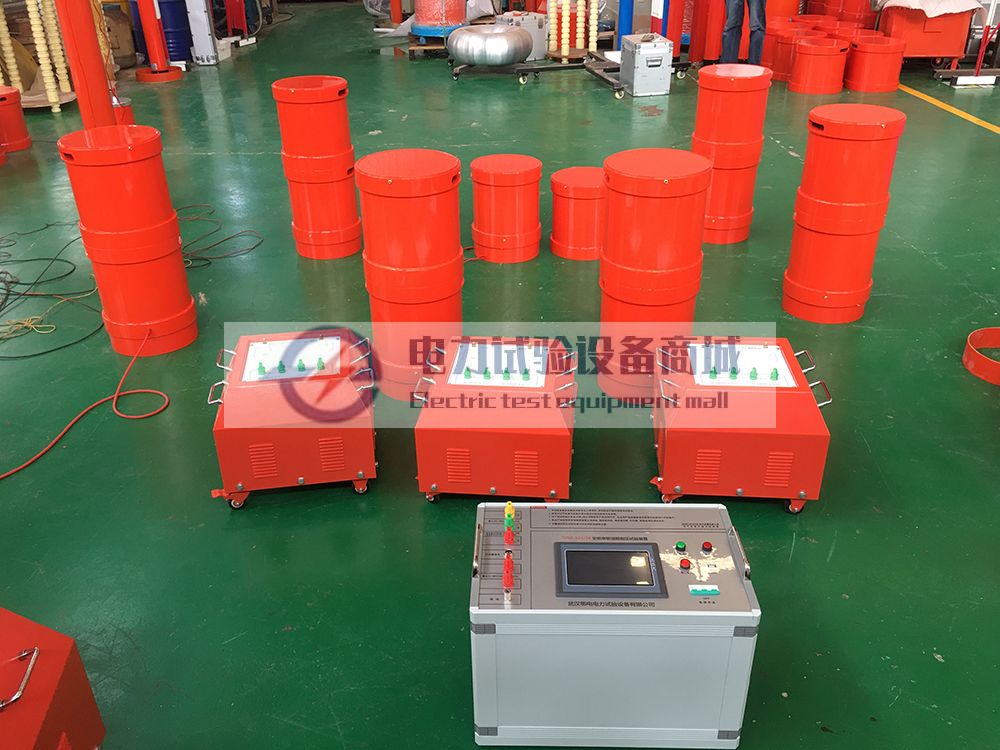

四、设备组成

本装置由以下六大部分组成：

1. 变频控制器：将工频电源转换为频率、幅值可调的正弦波，为整套设备提供电源。20KW及以上为控制台式，20KW以下为便携箱式，由控制器和滤波器两部分组成。

2. 励磁变压器：将变频电源输出电压升至合适的试验电压。

3. 高压电抗器（L）：谐振回路核心部件，与试品电容形成串联谐振。

4. 高压分压器：实时监测并显示试品上的试验电压。

5. 电容器：回路补偿元件（按需配置）。

6. 控制箱：集成控制、显示、保护功能。

五、适用范围

按试品类型分：

聚乙烯电力电缆（10KV / 35KV / 110KV / 220KV / 500KV）→ 交流耐压试验

GIS开关（60KV / 220KV / 500KV）→ 交流耐压试验

大型变压器（按需配置）→ 工频耐压试验 / 感应耐压试验

发电机组 水/火电（按需配置）→ 工频耐压试验

电机（按需配置）→ 交流耐压试验

开关柜（按需配置）→ 交流耐压试验

接地电阻测量

应用行业： 电力、冶金、石油、化工等。

六、功能特点

1. 稳定性与可靠性高

采用进口功率元件作为功率变换核心，电压输出和频率输出稳定，电磁兼容设计合理。经多次高压直接对地短路测试，系统仍保持完好，具备强过载能力。

2. 自动调谐功能强大

粗扫频： 30Hz ~ 300Hz 自动扫频，实时显示扫频曲线，用户可直观观察调谐过程

细扫频： 扫频完成后，在初步谐振频点 ±5Hz 范围内，以 0.01Hz 为分辨率进行频率细扫

锁定： 最终精确锁定谐振频率

3. 支持多种试验模式

自动调谐 + 手动调压（推荐）： 快速找谐振点，手动控制升压过程，安全性最高

自动调谐 + 自动调压： 全自动运行

手动调谐 + 手动调压： 全手动操作，备用

4. 人机交互界面友好

全触摸屏操作及显示

试验参数设置、试验控制、试验结果同屏显示，直观清晰

自动计时及操作提示功能

具备试验数据保存和查询功能

5. 保护功能完善

串联谐振具备零位保护(电压输出控制旋钮不在零位时，禁止系统启动)，过压保护，过流保护，闪络保护等功能，保证了系统的可靠性

七、保护功能

本装置具备以下四重保护：

零位保护： 电压输出控制旋钮不在零位时，禁止系统启动

过压保护： 试品电压超过设定值时，自动降频或停机

过流保护： 回路电流超过设定值时，自动降频或停机

闪络保护： 试品发生闪络时，自动降频或停机

八、信息

英文名称： TPXB Series Resonant System

服务经验： 10年，服务829家电力单位及相关机构

典型客户： 中石化、中铁建、大唐等（稳定供应商）

资质认证： 多项国家技术专利，经各省级计量技术研究院等机构认证

定制服务： 可按客户要求特殊定制
