多倍频感应耐压测试仪使用说明书

针对变压器、电磁式电压互感器等绕组类电气设备，常规工频耐压试验仅能检验绕组主绝缘，也就是绕组间、绕组对箱壳、铁芯对地部分的绝缘性能，无法覆盖绕组匝间、层间的纵绝缘考核。随着电力设备电压等级不断提升，线圈类设备的匝间绝缘成为相对薄弱的环节，纵绝缘的耐压验证变得至关重要。在额定工频下，仅施加1.2倍额定电压就会让铁芯磁通进入饱和状态，励磁电流急剧飙升，根本无法在工频下完成1.3倍及以上额定电压的激励测试。只有通过提升励磁电源频率，才能在不引发铁芯饱和的前提下，提高绕组匝间电压，达到预期的试验电压要求，行业内常规采用100Hz、150Hz、200Hz这类工频整数倍的试验频率，因此该类测试被称为倍频感应耐压试验。从设备二次侧施加高于工频的试验电压，一次侧即可感应出对应幅值的试验电压，电压分布状态与设备实际运行时完全一致，且幅值高于运行电压，可精准完成电压互感器、变压器纵绝缘的性能考核。

本仪器正是为满足该类试验需求专门研发制造，经大量现场实际使用验证，整机操作简单、性能稳定可靠，可完美适配各类变压器、互感器的感应耐压试验场景。

一、装置核心特点与工作原理

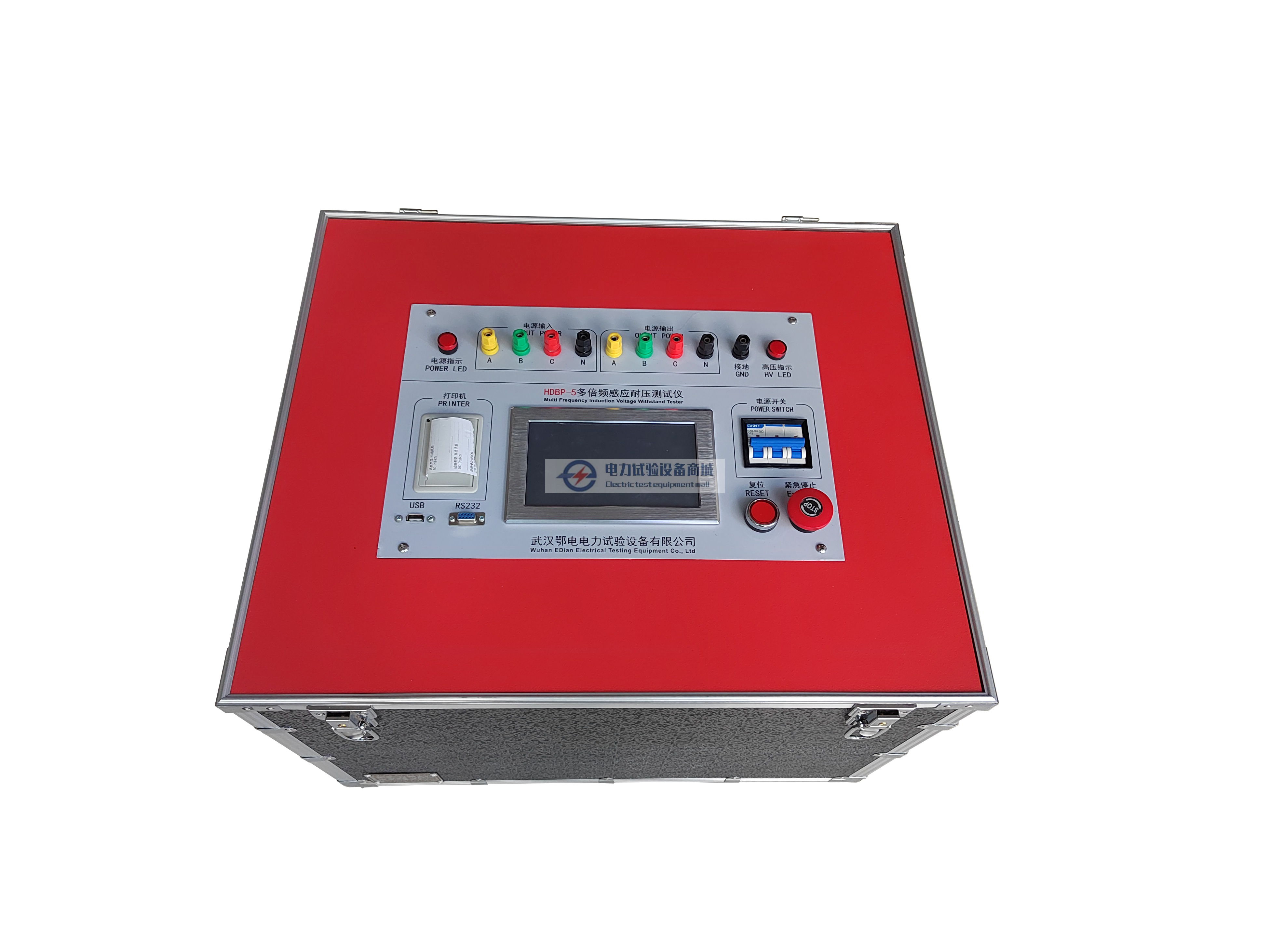

本仪器依托先进电力电子技术研发，内部核心单元采用高性能变频调节器，参数预置、保护设置、频率选择、电压调节控制全流程采用数字化控制技术。内置工业级控制计算机，搭配7寸彩色液晶显示屏，测试数据存储容量可达200组，所有操作均通过触摸交互完成，标配嵌入式热敏打印机，可直接输出中文格式的标准化试验报告。

仪器支持50Hz、100Hz、150Hz、200Hz多档试验频率自由选择，通过触摸操作即可完成电压调节，电压调节步长可实时切换，支持0.1V、1V、2V、5V、10V多档步长选项，可精准输出对应档位的多倍频试验电压。整机内置专用LC滤波回路，严格控制输出波形畸变率在合格指标范围内，保障测试波形的纯净度。

本仪器摒弃了传统三相五柱式三倍频发生器的老旧工作原理，相比传统设备具备三大核心优势：

整机体积小、重量轻，便携性大幅提升，同时更容易实现大功率等级拓展，适配不同容量的大型电力设备测试需求。

不再局限于单一三倍频输出，可稳定输出1倍、2倍、3倍、4倍频全档位试验电压，覆盖更多不同类型设备的测试标准要求。

试验接线与操作流程大幅简化，对现场试验电源的容量要求显著降低，在变电站现场、野外作业等电源容量有限的场景下也能顺利开展试验。

二、储存与定期维护检查

仪器暂不投入使用时，需妥善放置在原厂包装箱内，储存过程中需严格遵守以下规范：

储存位置必须保持无尘垢、干燥通风，避免杂物进入仪器内部堵塞散热通道。

储存环境温度需稳定控制在-20℃~+65℃范围内，避免极端温度损伤内部电子元器件。

储存环境相对湿度需控制在0%~95%区间内，全程无结露现象，防止电路板受潮引发短路故障。

严禁将仪器长期储存在含有腐蚀性气体、腐蚀性液体的环境中，避免金属部件与电路被腐蚀损坏。

仪器购入后若超过1年未投入使用，必须定期开展通电维护试验，恢复机内主回路电解电容器的电气特性，避免电容长期静置出现性能衰减。通电维护时，需外接调压器缓慢升高变频电源箱的输入电压，逐步升至额定工作电压，连续通电时长需保持1~2小时以上，完成后再断电封存。

三、安全操作注意事项

仪器需安放在符合标准要求的作业场所，环境温度、湿度、振动强度、尘埃浓度均需在仪器允许的工作范围内，避免在恶劣工况下强行运行设备。

每次启动试验前，必须逐一核对所有接线，确认接线完全正确后再上电，从根源上避免接错线引发设备损坏或人身触电事故。

仪器运行过程中需保证变频电源箱周边通风顺畅，及时带走内部工作产生的热量，避免机内温度过高触发过热保护，甚至损坏功率器件。

仪器内部直流滤波电容器放电需要一定时长，触发停机操作后，需等待30秒让电容完成充分放电，再关闭整机电源开关，否则极易损坏变频电源核心功率器件。

任何工况下，变频电源箱的输出端都严禁直接接地，否则会引发输出短路故障，烧毁内部电路，试验接线时需严格确认输出回路的绝缘状态。
